二层别墅设计图
>
二层中式别墅效果图经典端庄,占地330平方22×15米带阁楼露台厢房农村独栋别墅设计图
二层中式别墅效果图经典端庄,占地330平方22×15米带阁楼露台厢房农村独栋别墅设计图
图纸价格：￥0.00 图纸编号：12002
- 开间面宽：22米
- 进深长度：15米
- 占地面积：330平米
- 主体造价：38.62万元
- 别墅层数：
二层
- 别墅类型：
独栋 别墅
- 别墅风格：
中式
- 特色属性：
经典 端庄
- 开间房数：
六间房
- 结构形式：
砖混
- 别墅位置：
安徽合肥
- 功能用房：
阁楼 露台 厢房
- 浏览次数：259
图纸说明
设计功能：
一层的人畜入口相分离互不影响，天井的设置便于牲畜气味的疏散，减少室内异味。
二层的庭院上空，丰富了室内的绿化，为下午茶时光增添雅兴。
阁楼层巧妙的利用日光充足的条件设置了晒台。
建筑外观：
整体建筑为中式现代风格，通过几何图形的拼接来实现现代主义，屋顶采用斜屋顶的做法，两者的结合，避免了几何建筑的单调。
图纸内容

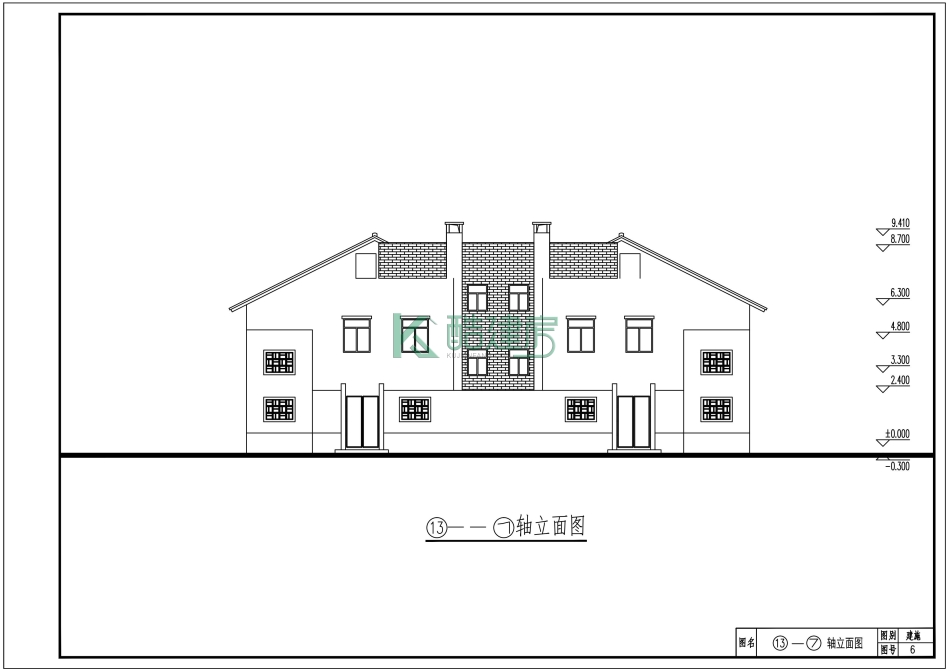

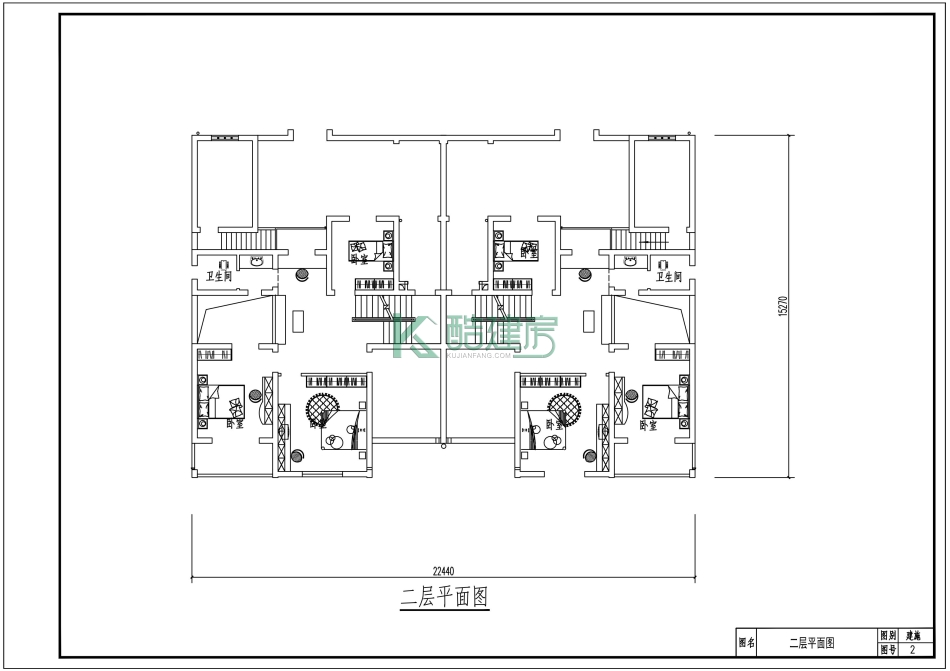

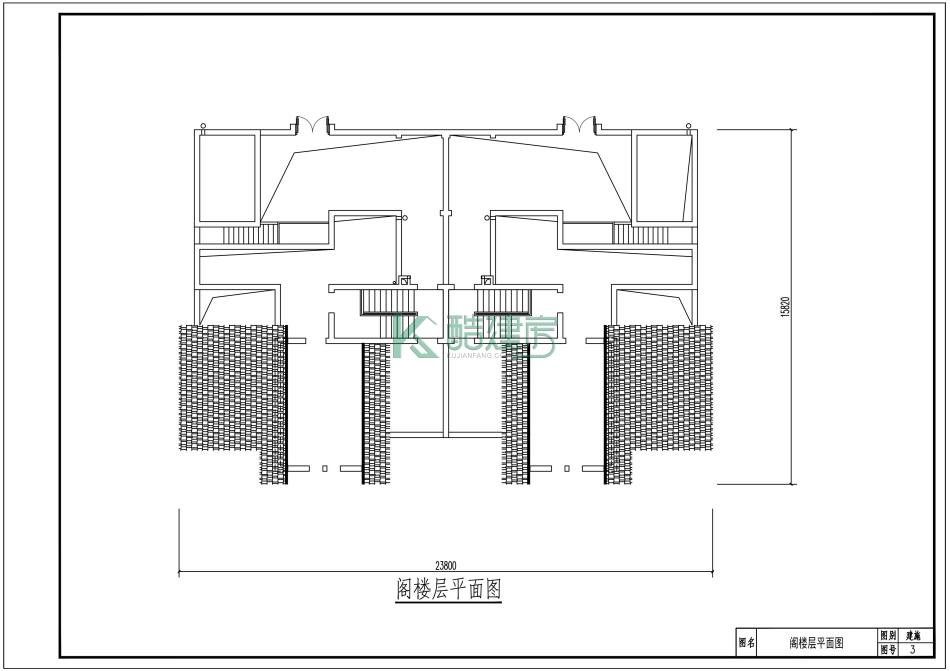

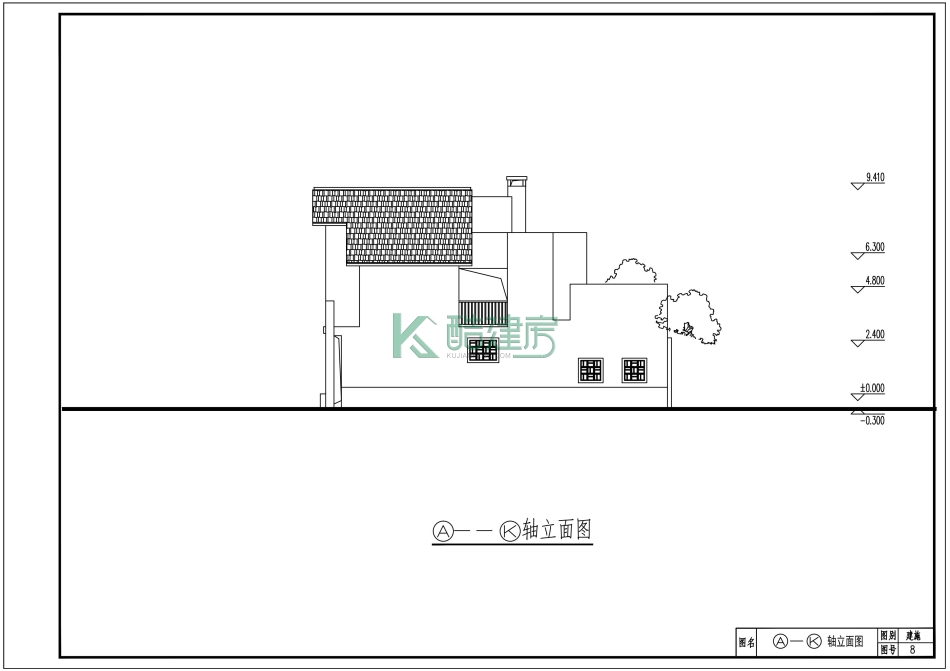

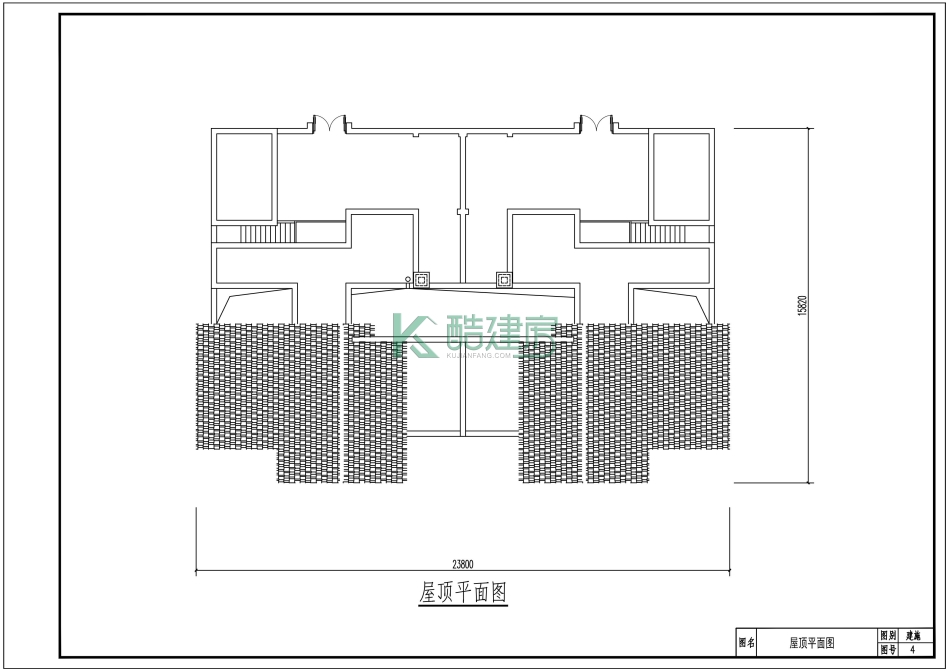

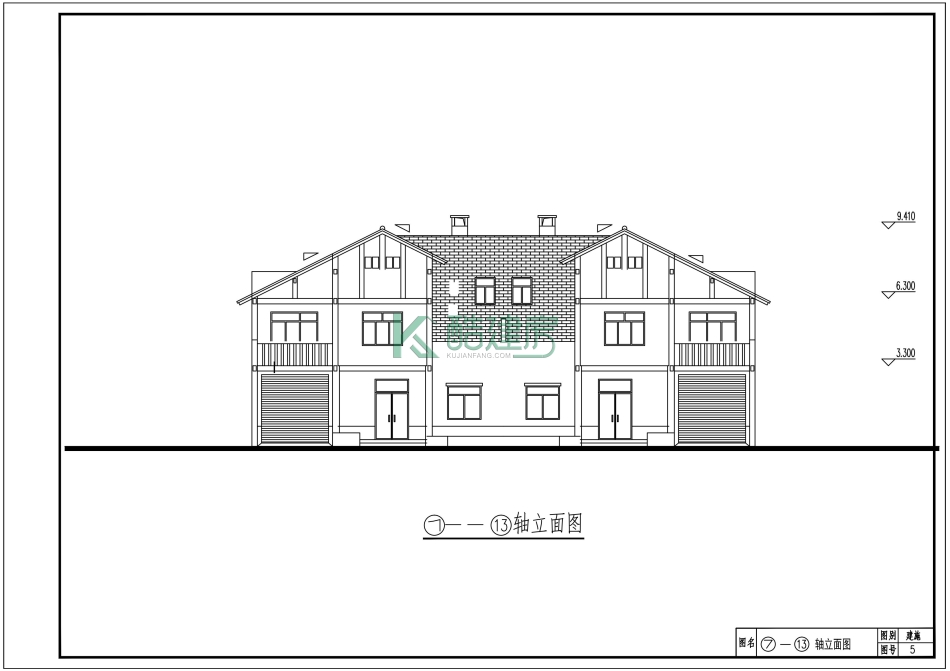

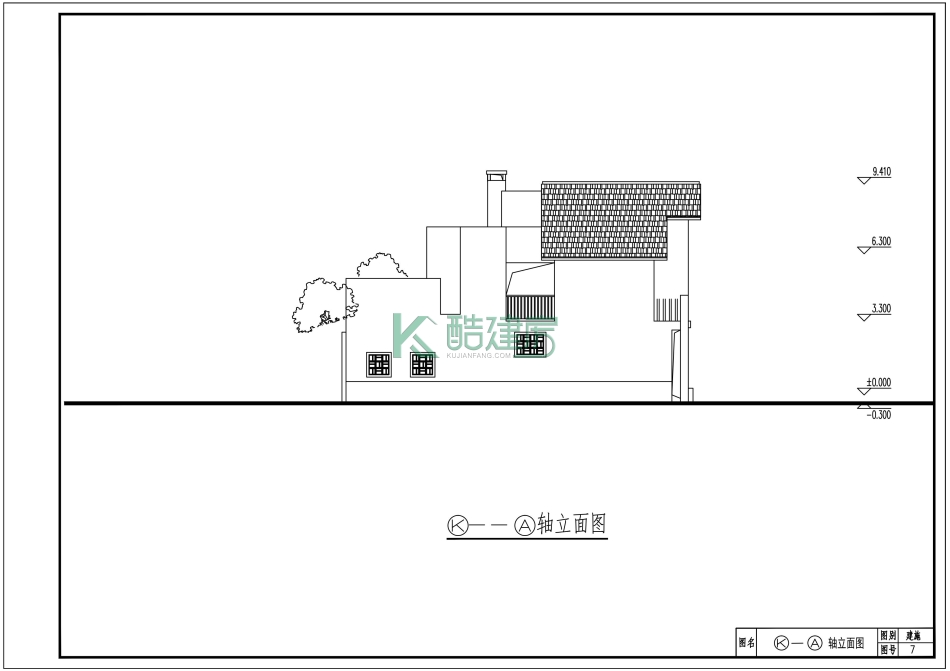

建筑图：总平面布置图、编制总说明、建筑施工设计说明（一）、建筑施工设计说明（一）、建筑施工设计说明（二）、建筑施工设计说明（三）、首层平面设计图、二层平面设计图、阁楼平面设计图、屋顶平面设计图、1-13立面图、13-1立面图、K~A轴立面图、A~K轴立面图、1-1剖面图、厨房大样、卫生间2大样、楼梯1大样、楼梯2大样、卫生间楼面防水大样、烟囱大样、厨房、卫生间剖面大样、塑钢窗大样、楼梯1A-A剖面大样、围墙大样、起居厅栏杆大样、屋顶大样、花窗格、阳台、墙大样等；
结构图：结构设计说明（一）、结构设计说明（二）、过梁表、基础平面设计图、基础大样图、二层结构平面设计图、阁楼层结构平面设计图、屋面层结构平面设计图、坡屋面详图、楼梯大样图（一）、楼梯大样图（二）等；
给排水图：给排水设计总说明、图例、材料表、首层给排水平面设计图、二层给排水平面设计图、阁楼层给排水平面设计图、屋顶层给排水平面设计图、给排水系统原理图、厨卫大样（一）、厨卫大样（二）等；
电气图：电气施工图设计总说明、图例及设备材料表、AL配电箱系统图、住户弱电综合箱系统图、节点大样图、总等电位联结示意图、卫生间局部等电位联结示意图、首层强电平面设计图、二层强电平面设计图、阁楼层强电平面设计图、首层弱电平面设计图、二层弱电平面设计图、防雷平面设计图、接地平面设计图等；
功能布局
一层:2鸡鸭舍,2猪舍,2后院,2卫生间,2洗衣池,2厨房,2天井,2餐厅,2储藏室,2农具仓库,2堂屋,2老人卧;
二层:2杂物间,2庭院,2卫生间,2雨蓬,2儿童房,2天井,2起居室,2次卧室,2主卧室,2阳台.
