图纸说明
设计功能:一层餐厅、厨房、客厅使用面积大,视觉效果好,楼梯的设计尽显低调奢华之感。
二层围绕楼梯空间布置卧室,加入露台的设置,是内部空间通风流畅。所有房间采光良好,居住体验良好。
建筑外观:采用青瓦、青砖为外立面主要材料,尽显中式别墅的幽静怡人之美,坡屋顶和入口处的平屋顶对比,方形与弧形的对比使得建筑看起来形体丰富而又协调。
图纸内容

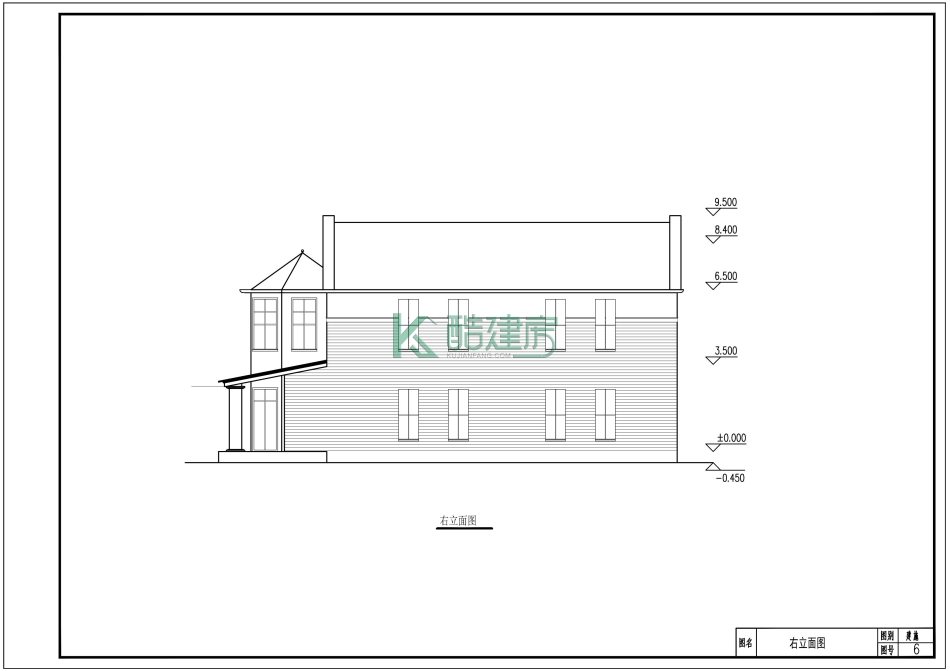

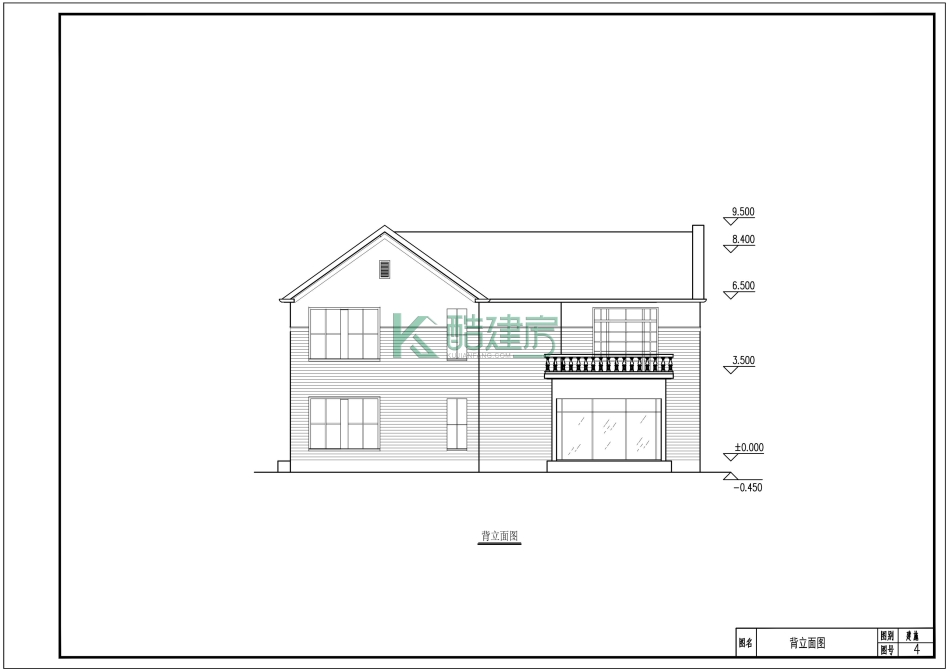

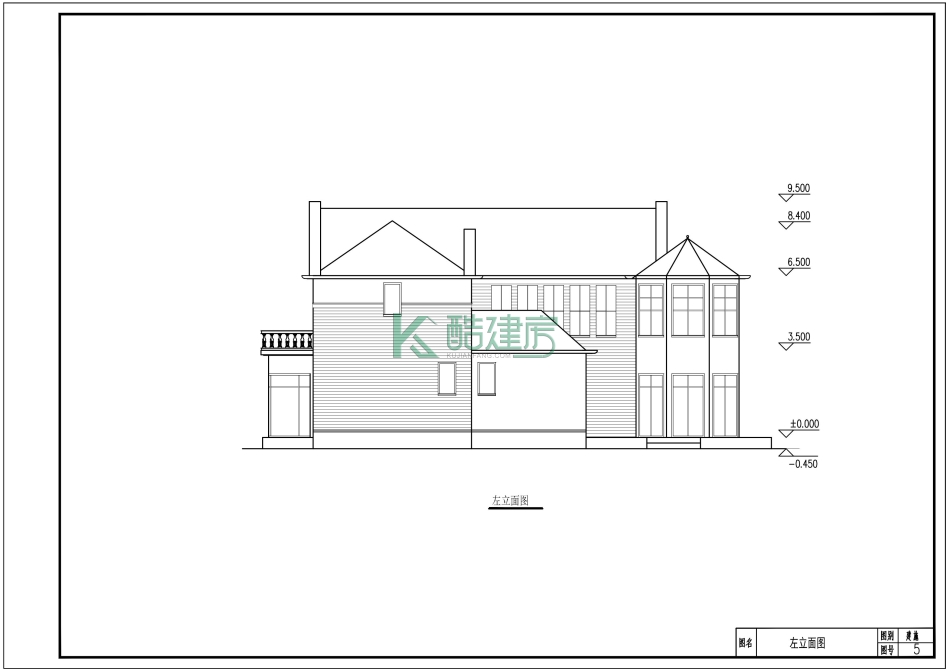

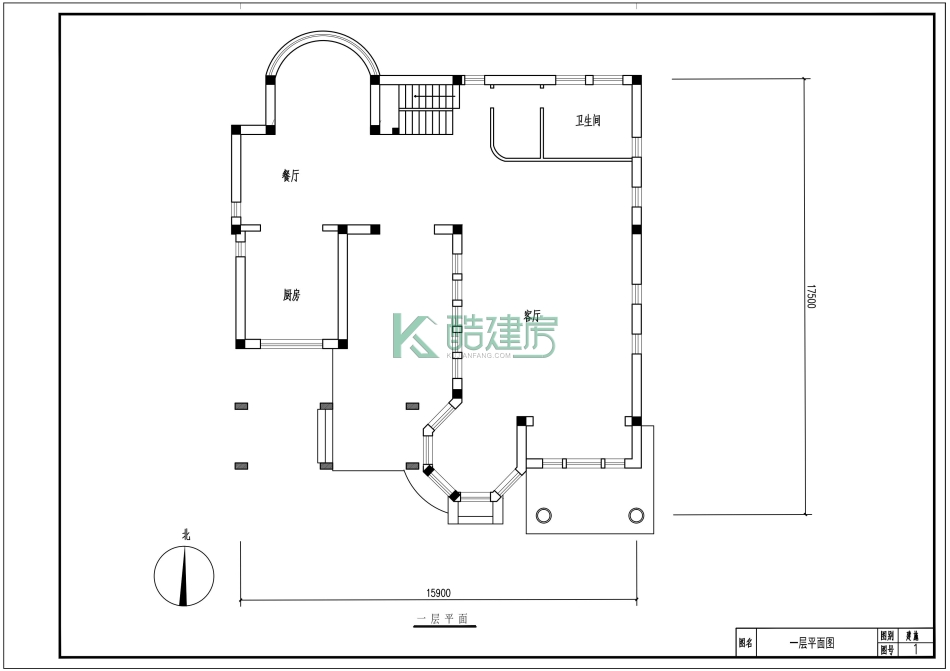

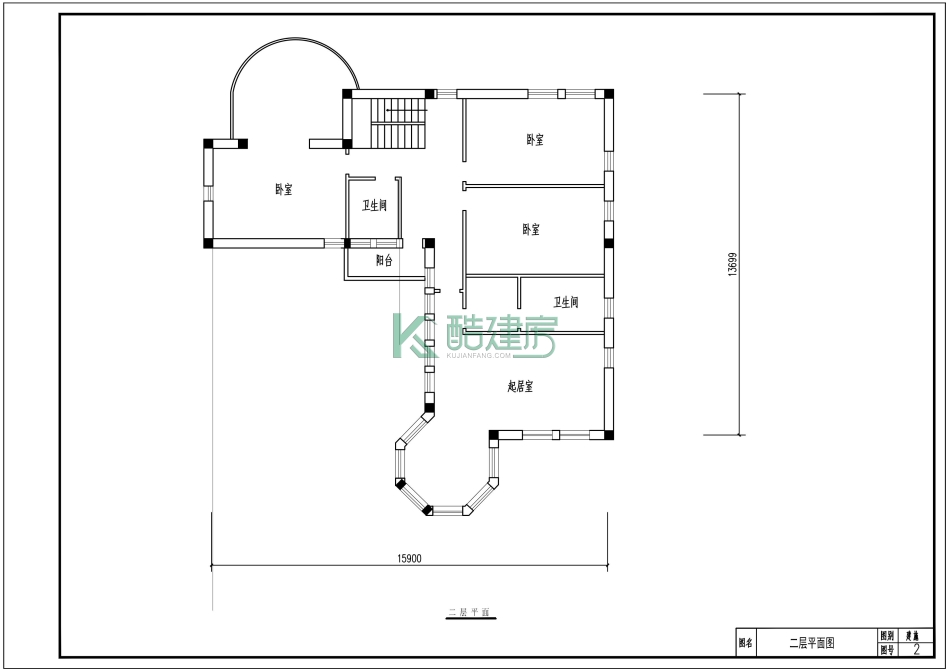

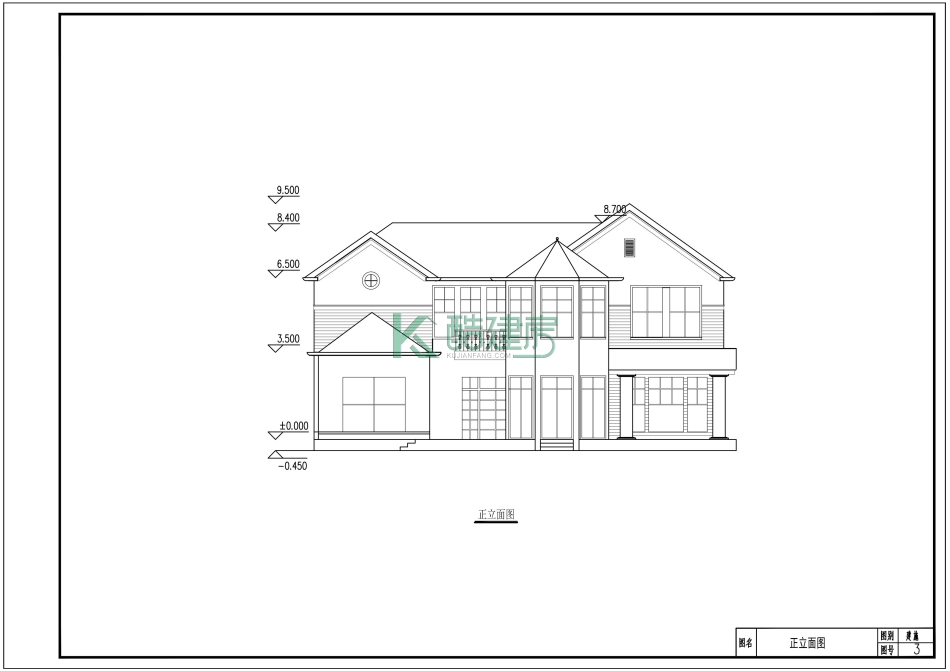

建筑图:一层平面设计图、二层平面设计图、正立面图、正侧立面图、背立面图、侧背立面图等;
结构图:基础平面设计图、地圈梁布置图、一层结构布置图、二层结构布置图、屋面布置图、花架做法、ZL剖面图、楼梯结构图、L4剖面图、L3剖面图、L1剖面图、1-1剖面图、1-1剖面图2一层顶面配筋、二层顶面配筋、A-A剖面、3-3剖面、剖面图、L2剖面、剖面图2、B-B剖面等;
