二层别墅设计图
>
二层现代简约别墅效果图大方小户型,占地120平方12×10米带院子露台旋转楼梯农村独栋自建房设计图
二层现代简约别墅效果图大方小户型,占地120平方12×10米带院子露台旋转楼梯农村独栋自建房设计图
图纸价格:¥0.00 图纸编号:32642
- 开间面宽:12米
- 进深长度:10米
- 占地面积:120平米
- 主体造价:20.70万元
- 别墅层数:
二层
- 别墅类型:
独栋 自建房
- 别墅风格:
现代简约
- 特色属性:
大方 小户型
- 开间房数:
三间房
- 结构形式:
砖混
- 别墅位置:
安徽池州
- 功能用房:
院子 露台 旋转楼梯
- 浏览次数:237
图纸说明
设计功能:
入口设置庭院,丰富景观,调节心情。
一层开放性强,空间宽敞明亮,旋转楼梯丰富空间变化。
二层以起居室为主要空间,将各休息空间、书房、等空间串联起来
三层屋顶为上人屋顶,满足晾晒等需求。
建筑外观:
建筑为现代简约建筑,主要色调采用暖色调,采用木质门窗,使得建筑看起来温暖而温馨。
图纸内容

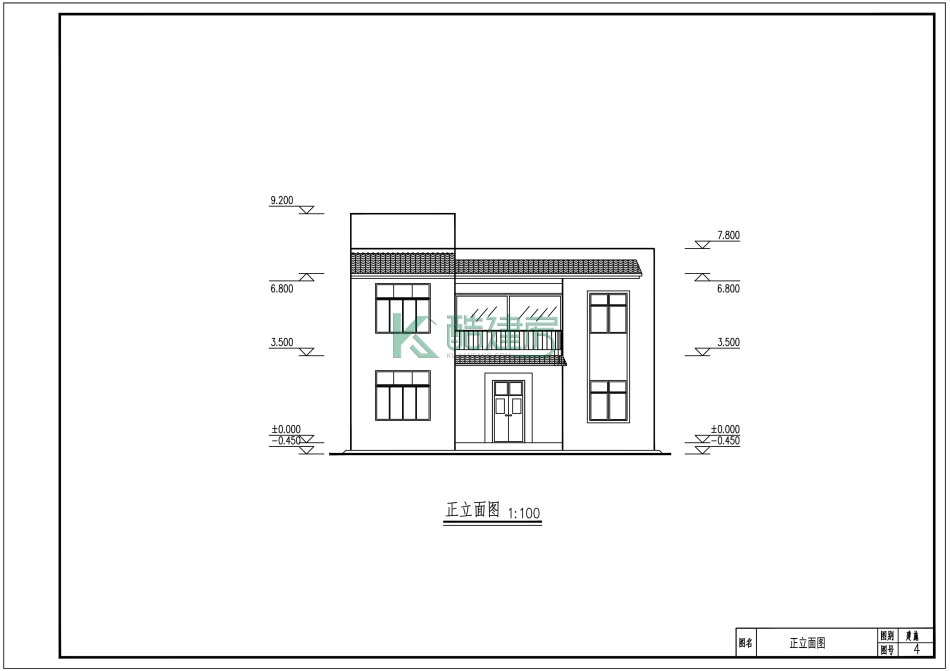

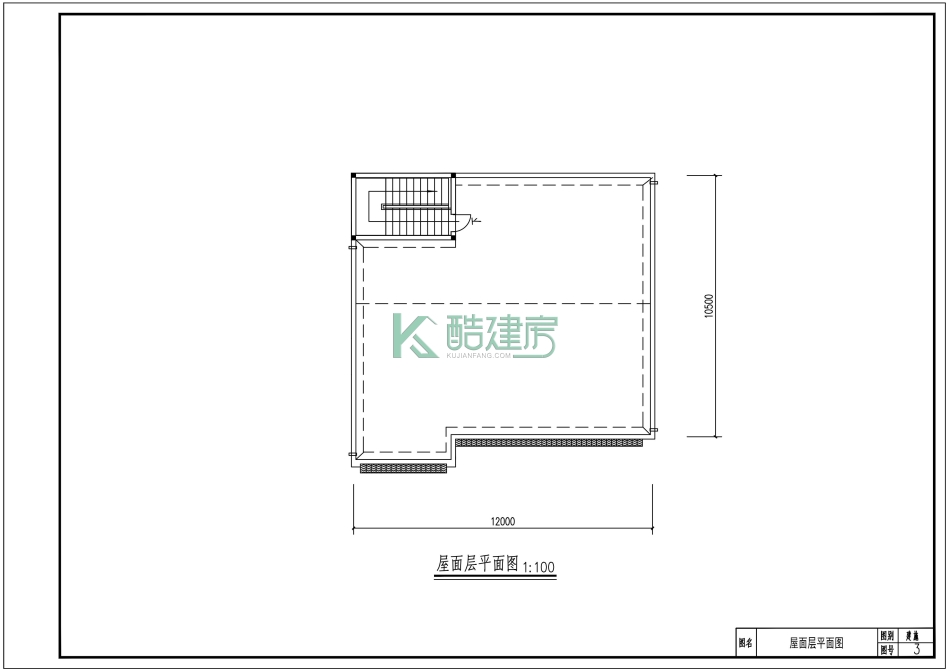

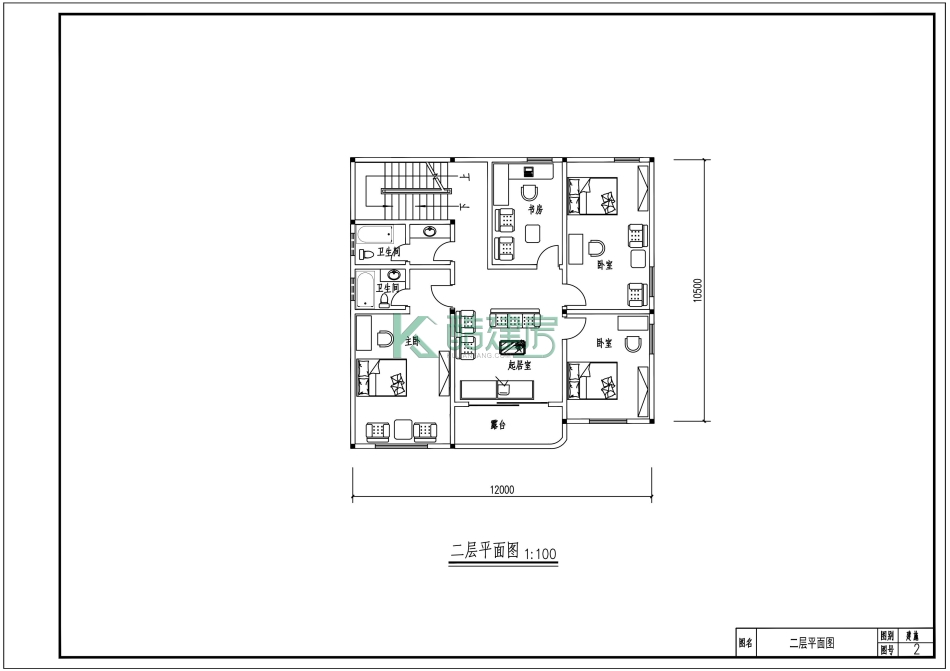

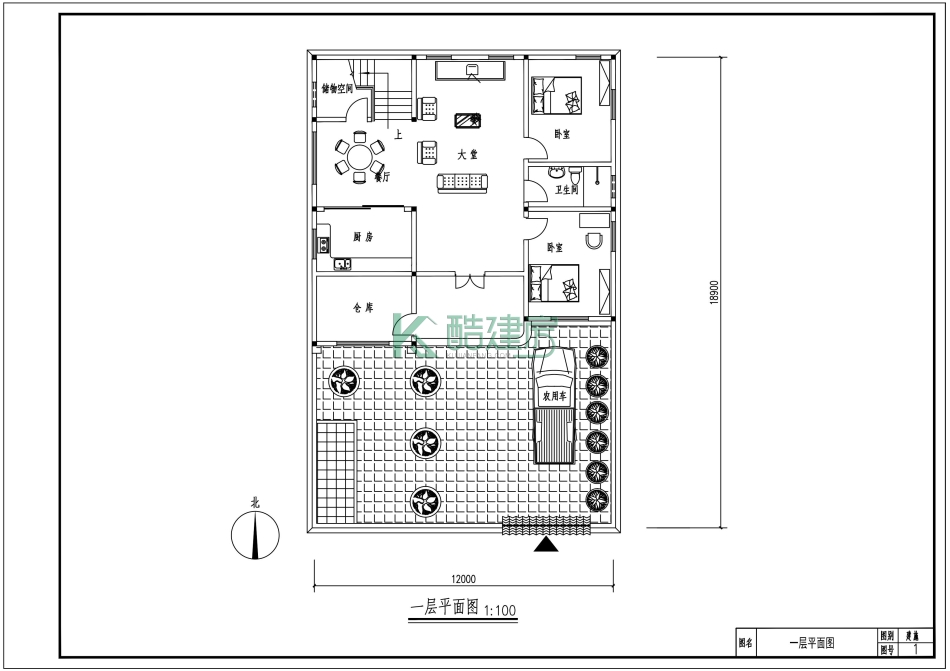

建筑图:门窗表、一层平面设计图、二层平面设计图、屋顶平面设计图、正立面图、1-1剖面图、楼梯剖面图、楼梯大样图等;
结构图:结构设计说明(1)、结构设计说明(2)、基础平面设计图、基础详图、二层梁、板配筋图、屋面梁、板配筋图、楼梯详图等;
功能布局
一层:储物空间,餐厅,楼梯,大堂,2卧室,2卫生间,厨房,仓库,农用车间;
二层:楼梯,2卫生间,3卧室,客厅.
别墅效果图
