图纸说明
设计功能:
在地下室设置多样的活动室,既满足隐蔽性又丰富了户主的家庭娱乐活动,增添欢声笑语。
一层地面的抬高,扩宽室内外的视野,降低潮湿对室内的影响。
二层设置上空,与一层紧密相联。
建筑外观:
建筑为中式住宅,墙上大面积开窗,使室内得到更充足的采光,原木色的窗框,与周围的风景相协调,使别墅与景观相呼应。
图纸内容
建筑图:设计说明、工程做法、建筑门窗表、地下室平面设计图、一层平面设计图、二层平面设计图、楼梯详图、墙身详图、门窗分格表、立面图、1-1剖面图、屋面排水示意图等;
结构图:结构设计总说明、基础平面布置图、基础详图、地下室砼墙平面布置图、柱配筋图、-0.100梁配筋图、-0.100结构平面设计图、3.500梁配筋图、3.500结构平面设计图、屋顶梁配筋图、屋顶结构平面设计图、1#楼梯平面设计图、2#楼梯平面设计图、梯板配筋图、4~6轴入口处梁配筋图、9~10轴入口处梁配筋图、4~6轴入口处板配筋图、9~10轴入口处板配筋图;
功能布局

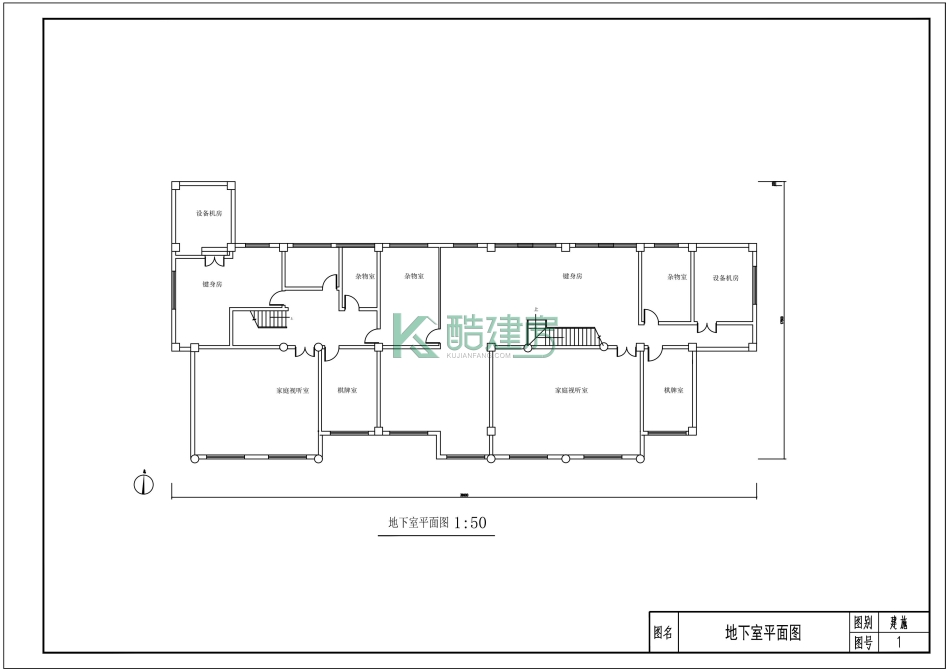

地下室:2健身房,4杂物房,设备机房,2家庭视听室,2棋牌室,台球室;

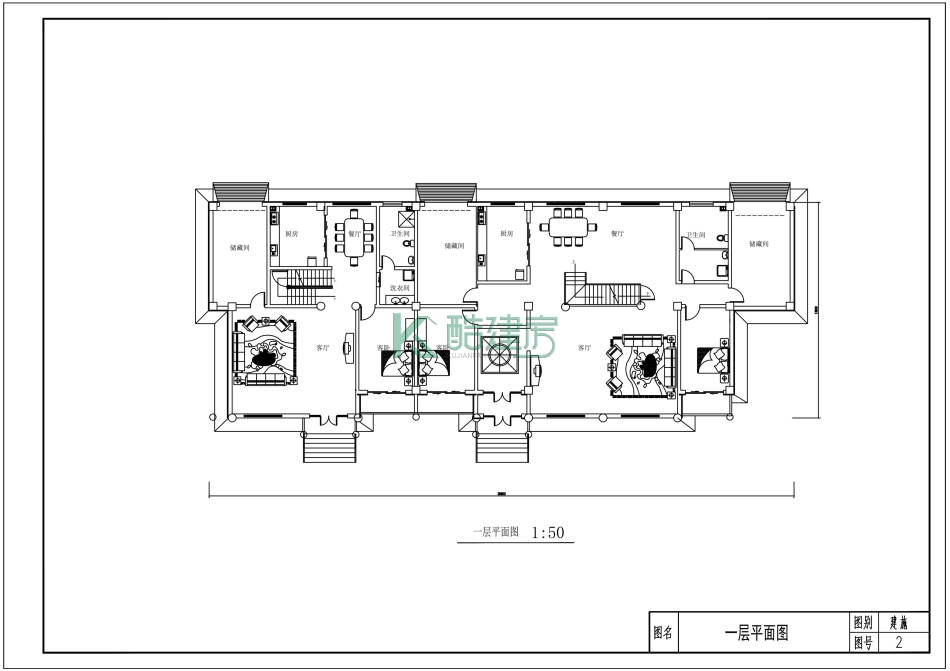

一层:3储藏间,2厨房,2餐厅,2卫生间,洗衣间,2客厅,2客卧,卧室;

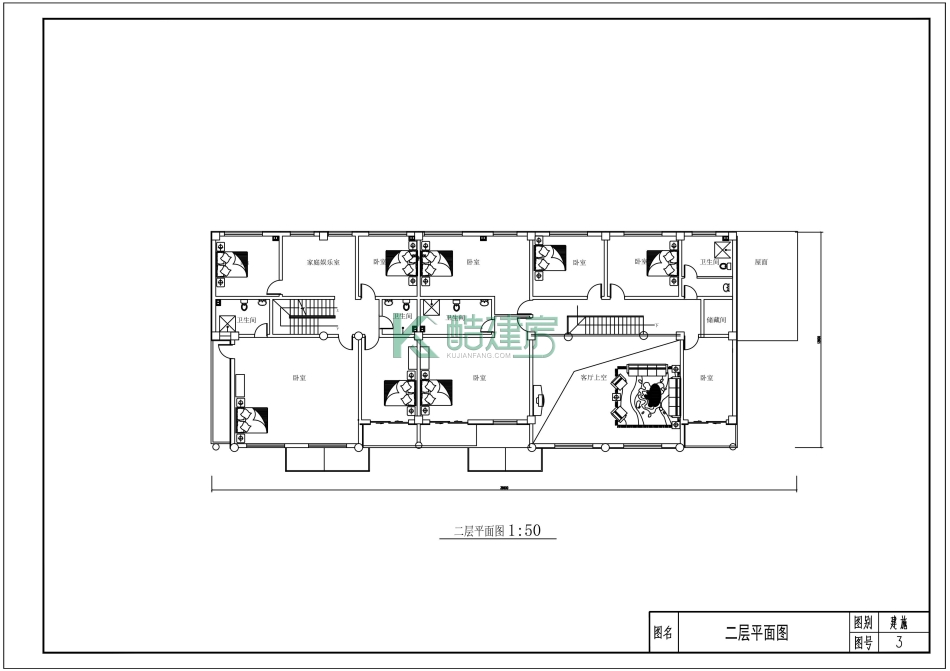

二层:8卧室,家庭娱乐室,4卫生间,储藏间.
