三层欧式别墅效果图高档经济型,占地130平方13×10米带车库阁楼露台农村独栋小别墅设计图

图纸价格：￥0.00 图纸编号：33624

图纸说明

设计功能：
一层餐厅空间上升0.5米，与客厅隔开。
二层以休息室为主。
三层南边都设置露台，增加采光并隔热。
建筑外观：
别墅个立面采用局部出挑的方式来丰富每立面的造型，大面积的墙洞开窗，使建筑减少其保守感，从而增添开放，现代的感觉。

图纸内容

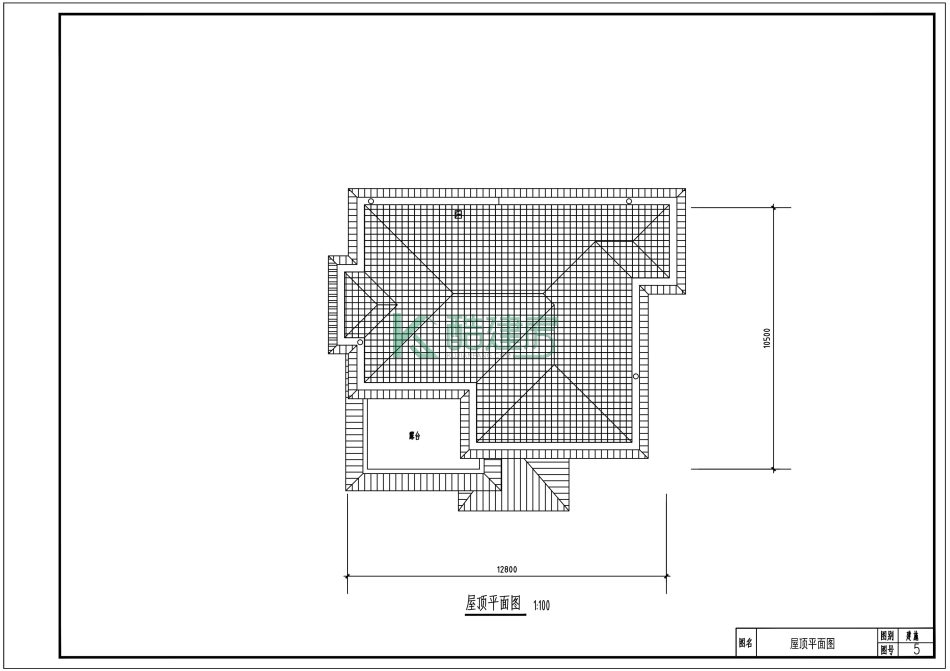

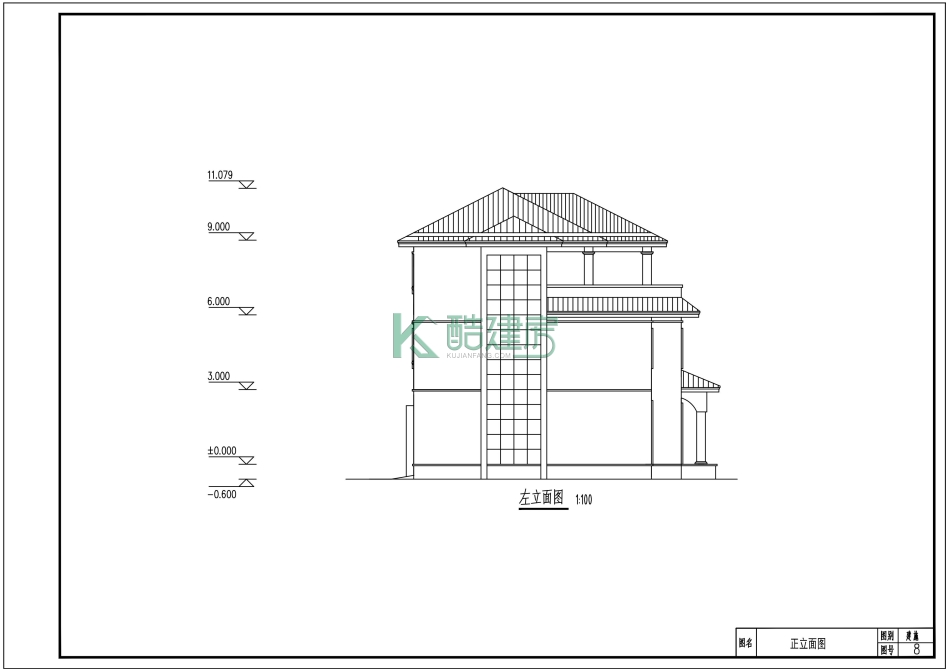

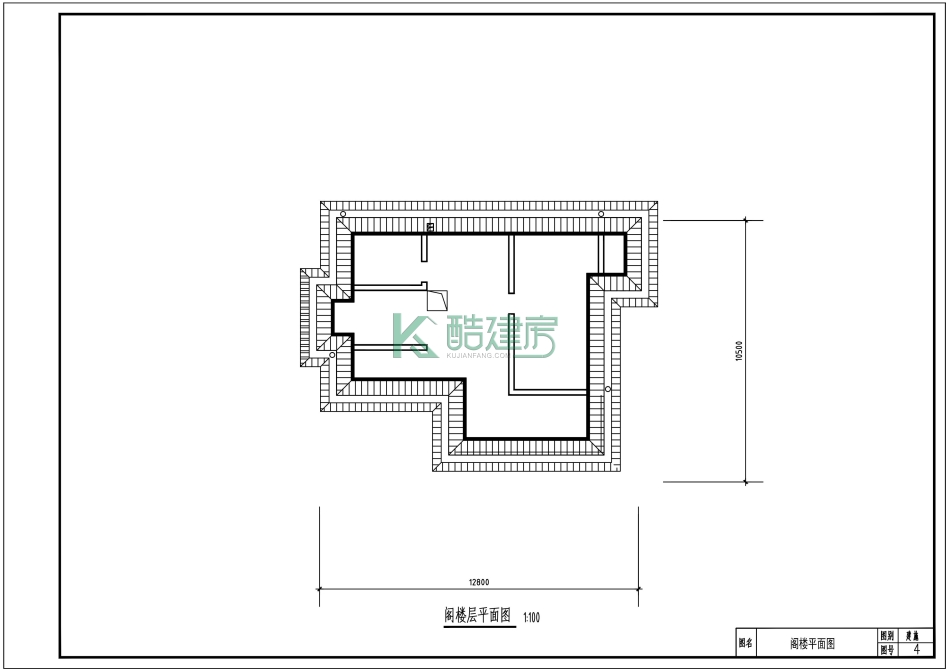

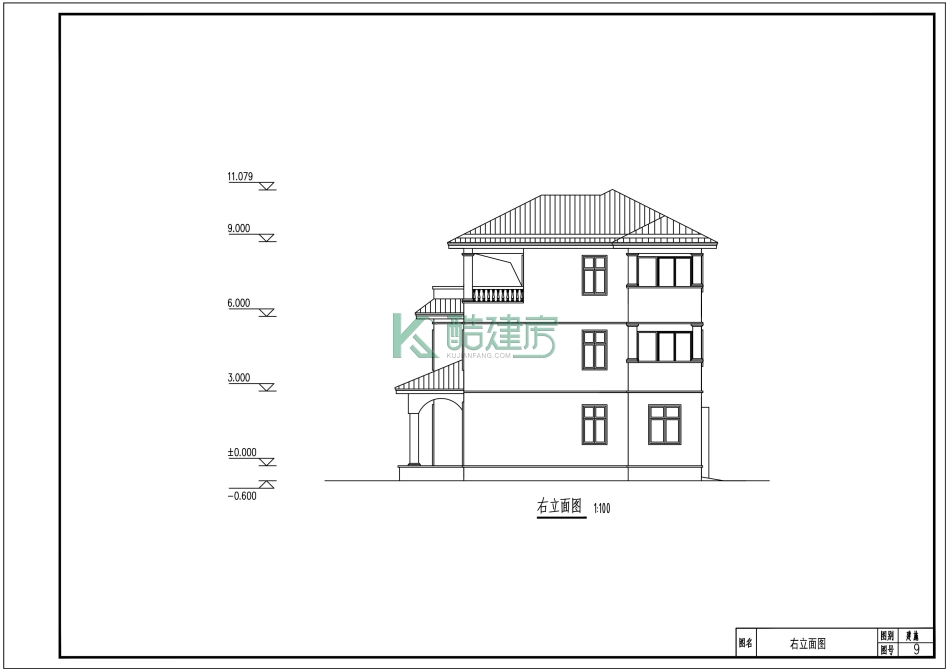

建筑图：设计说明、施工说明及节能设计说明、门窗表、一层平面设计图、二层平面设计图、三层平面设计图、阁楼层平面设计图、屋顶平面设计图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、2-2剖面图、楼梯剖面图、楼梯大样图、厨房、卫生间1、卫生间2大样图、节点大样图等；

功能布局

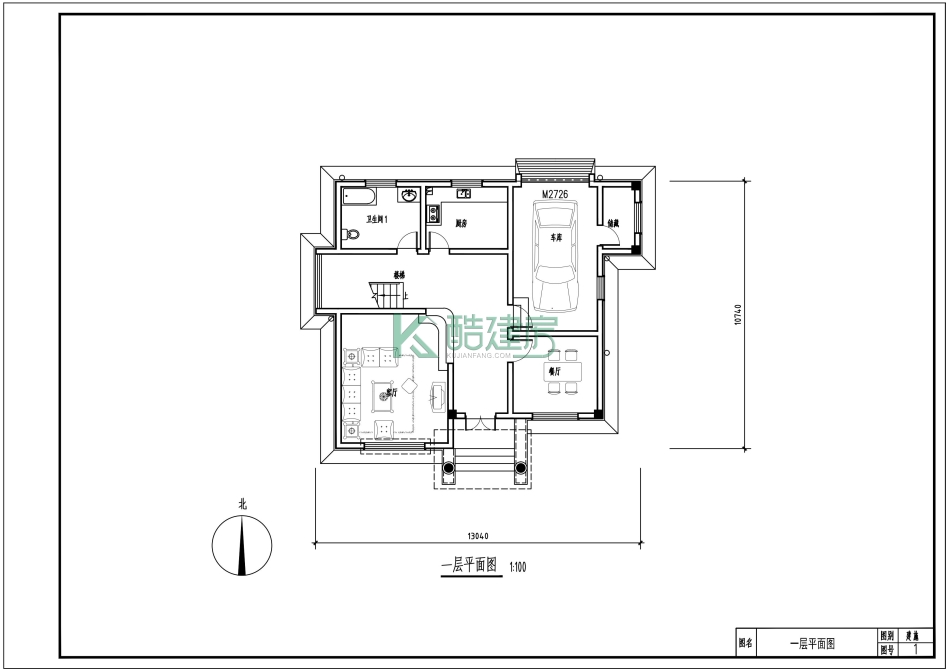

一层:卫生间,厨房,车库,储藏室,楼梯,客厅,餐厅;
二层:2卫生间,3卧室,楼梯;

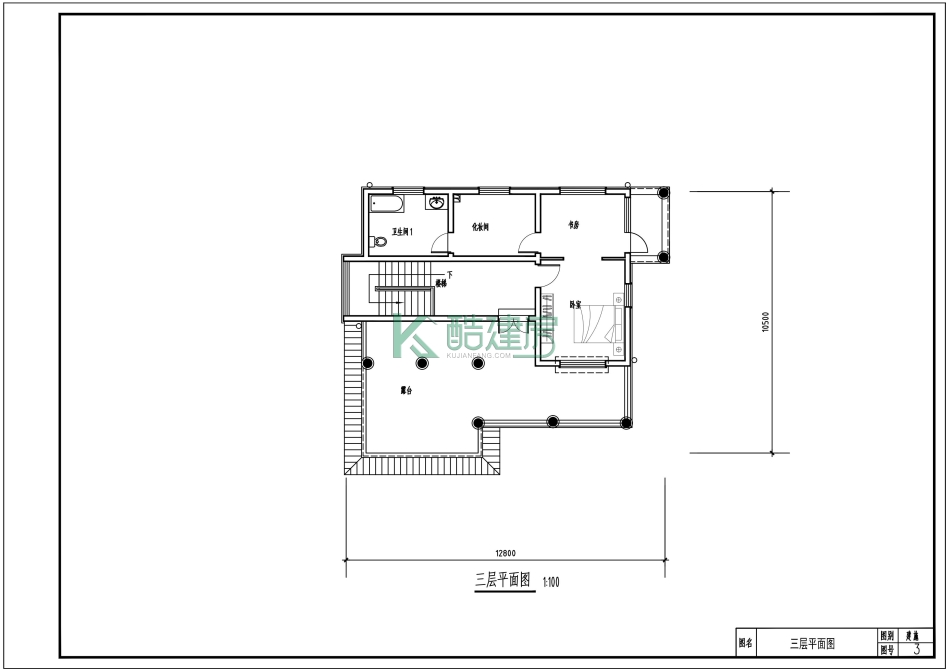

三层:卫生间,化妆间,书房,楼梯,卧室,露台.
