三层别墅设计图
>
三层美式别墅效果图大方精致,占地144平方12×12米带车库露台农村独栋小别墅设计图
三层美式别墅效果图大方精致,占地144平方12×12米带车库露台农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：33620
- 开间面宽：12米
- 进深长度：12米
- 占地面积：144平米
- 主体造价：22.50万元
- 别墅层数：
三层
- 别墅类型：
独栋 别墅
- 别墅风格：
美式
- 特色属性：
大方 精致
- 开间房数：
三间房
- 结构形式：
砖混
- 别墅位置：
广东江门
- 功能用房：
车库 露台
- 浏览次数：54
图纸说明
设计功能：
楼梯设置在中间，各功能房沿其环形布置。门厅上空直通顶层，加强联系且促进空气排放，不密闭。
建筑外观：
建筑采用古典英式建筑风格，在保证功能的合理布置下，进行退台设计，使建筑整体层次错落有序。
图纸内容

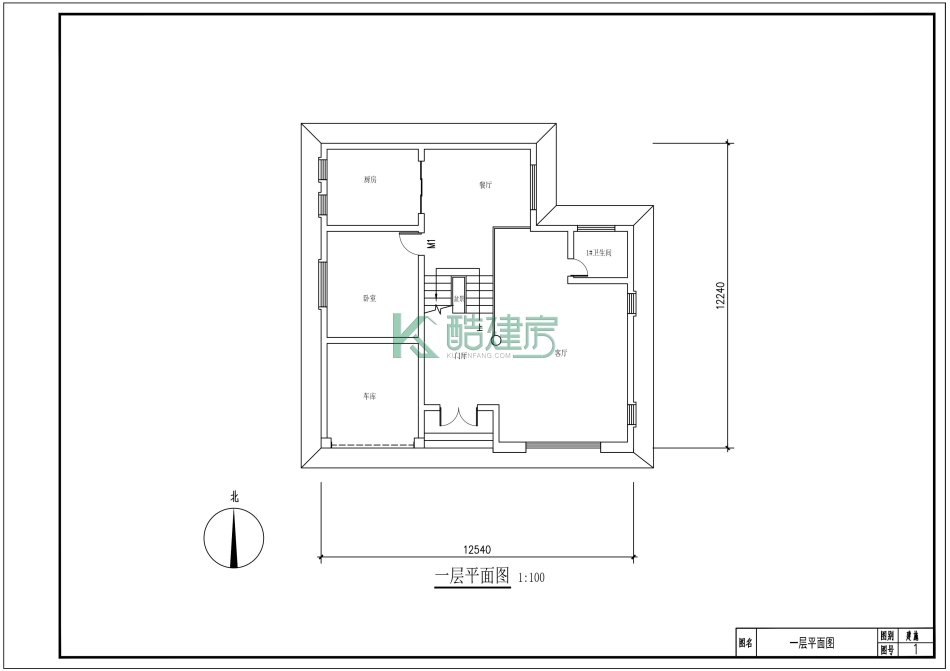

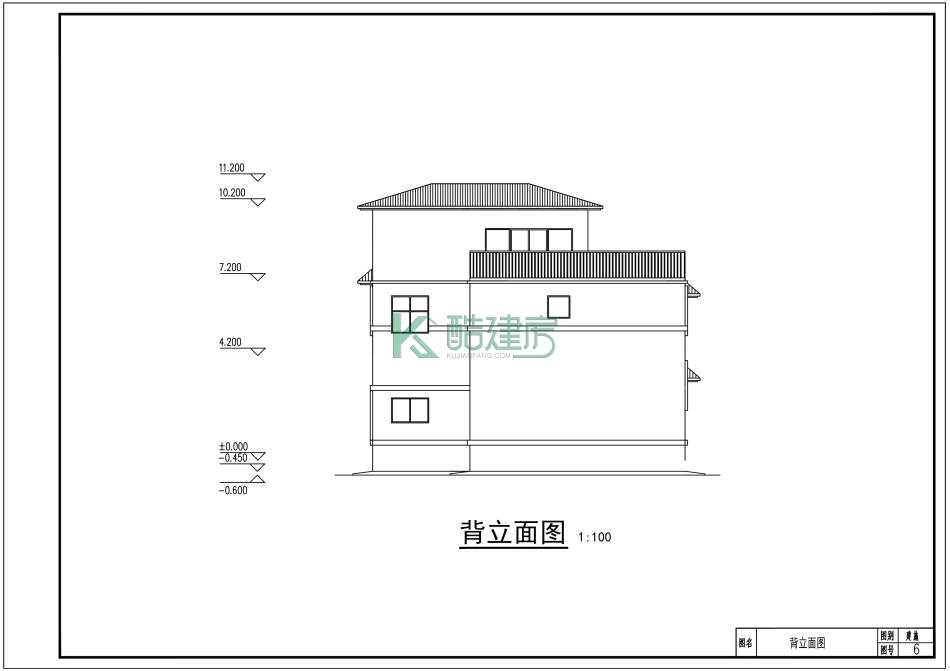

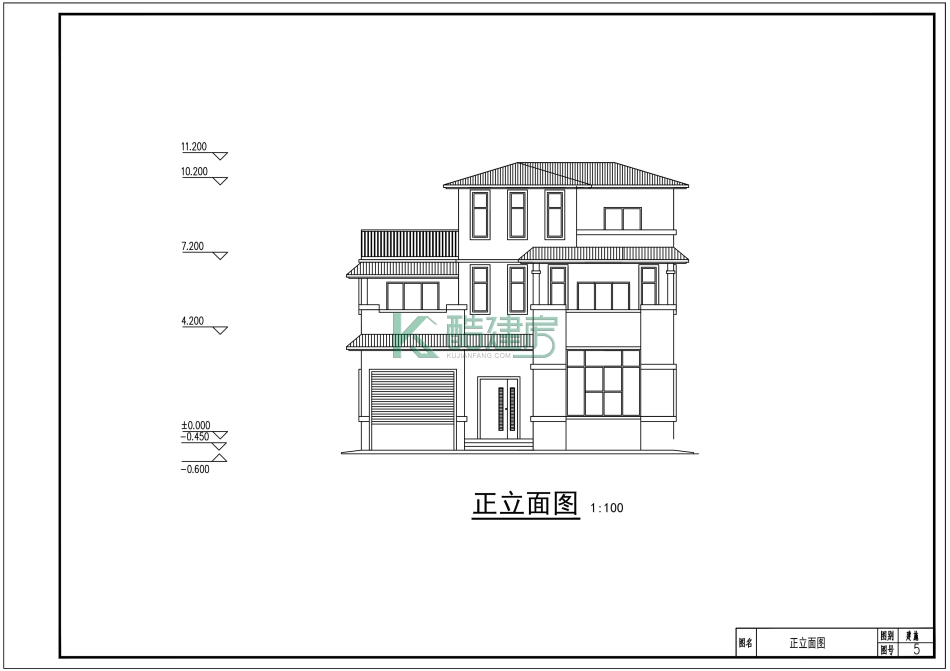

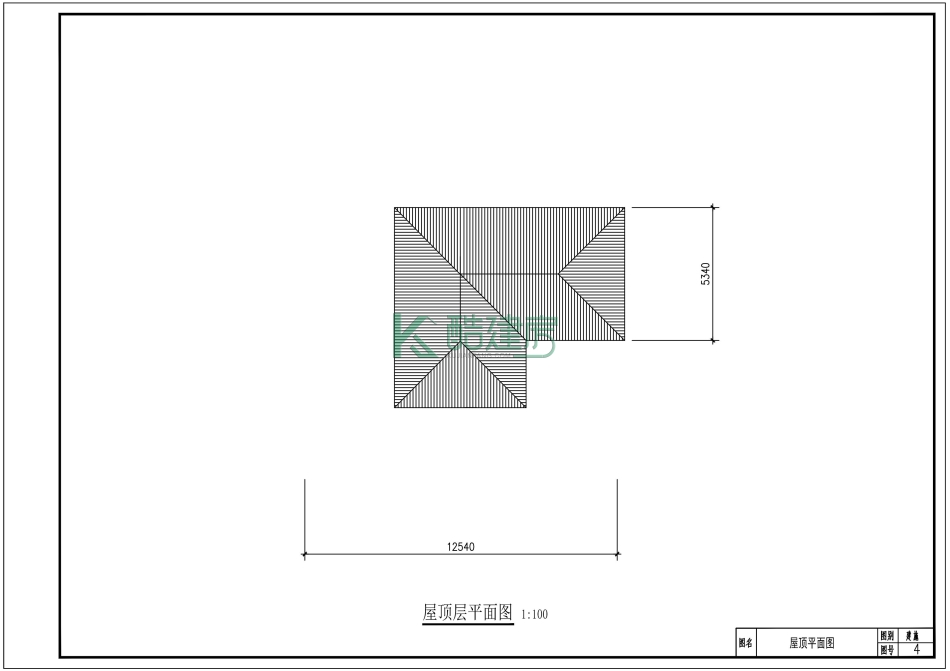

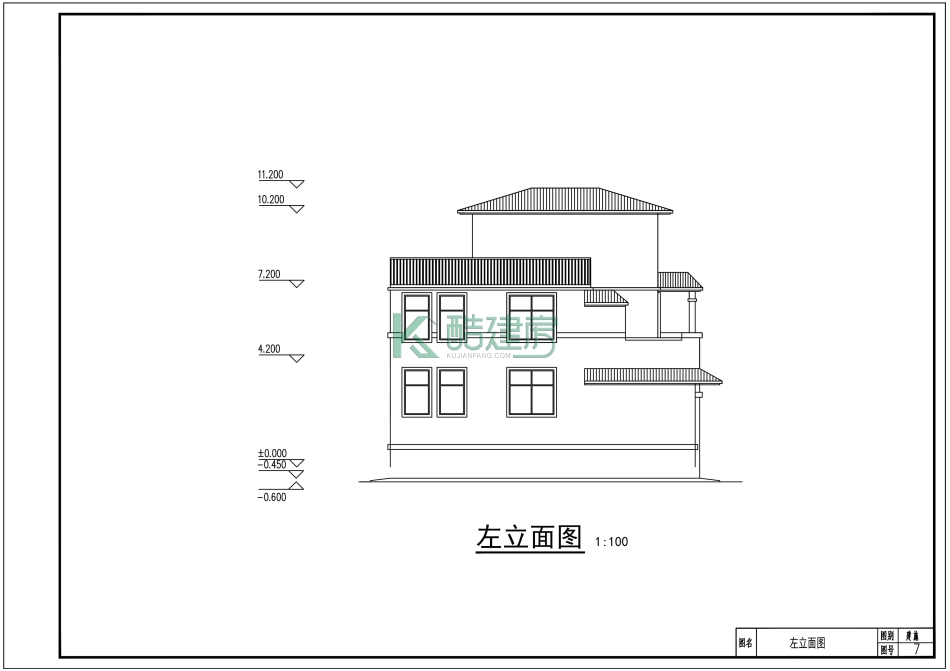

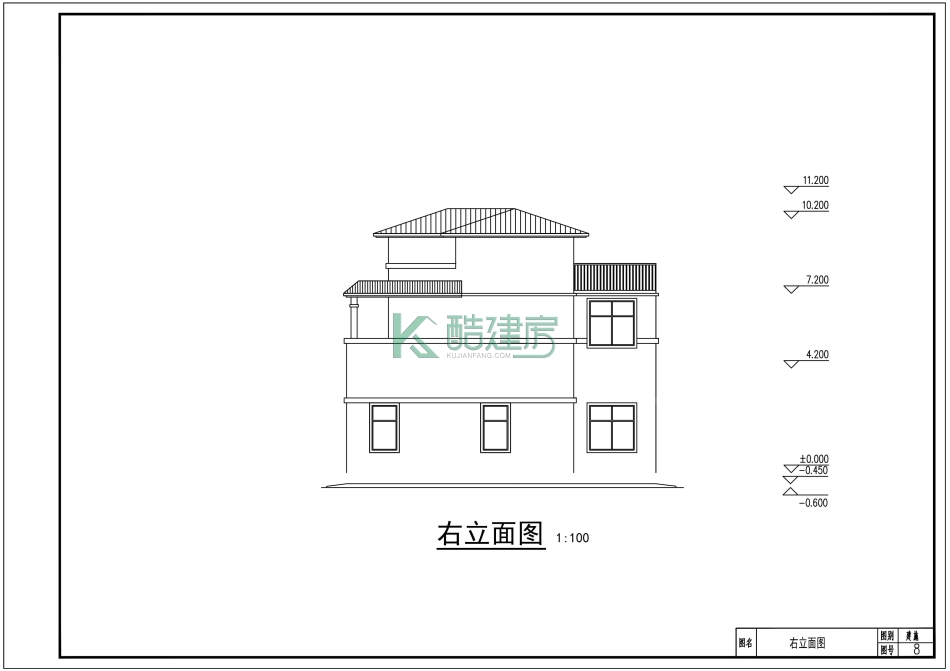

建筑图：一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、卫生间大样图、卫生间、厨房大样图、节点大样图等；
功能布局
一层:厨房,餐厅,卧室,楼梯,卫生间,车库,门厅,客厅;
二层:2卧室,2卫生间,楼梯,2露台,门厅上空,主卧室;
三层:2露台,楼梯,多功能用房,门厅上空,储物室.
别墅效果图
