四层现代简约别墅效果图简约经济型,占地240平方12×20米带车库院子露台花园农村独栋小别墅设计图
四层现代简约别墅效果图简约经济型,占地240平方12×20米带车库院子露台花园农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：24426
- 开间面宽：12米
- 进深长度：20米
- 占地面积：240平米
- 主体造价：72.93万元
- 别墅层数：
四层
- 别墅类型：
独栋 别墅
- 别墅风格：
现代简约
- 特色属性：
简约 经济型
- 开间房数：
二间房
- 结构形式：
框架
- 别墅位置：
甘肃临夏
- 功能用房：
车库 院子 露台 花园
- 浏览次数：132
图纸说明
设计功能：
入口设置观景水池以及室外花园，丰富室内景观，增强室内外联系；
二层的各个公共活动空间，围绕通道有序分布、互不干扰；
三层起居室、走道连接大露台，室内空间宽敞明亮
三层主卧、健身房和露台相连，为主人活动提供怡人的环境
建筑外观：
整体建筑为现代极简风格，通过几何图形的拼接来实现现代主义，利用木板墙和玻璃幕墙的体块穿插，以及各层露台、退台，避免了几何建筑的单调。
图纸内容

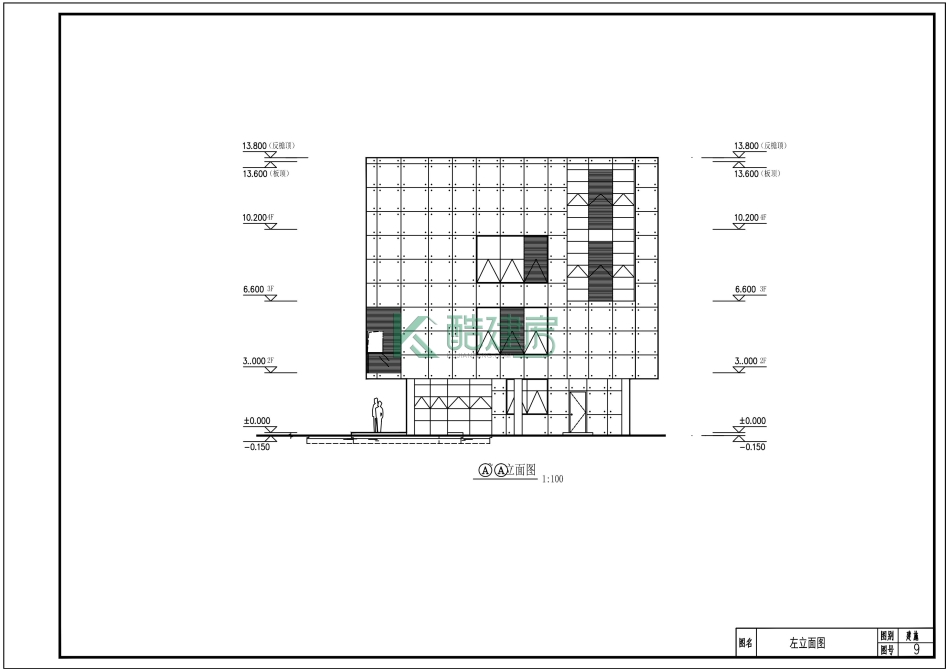

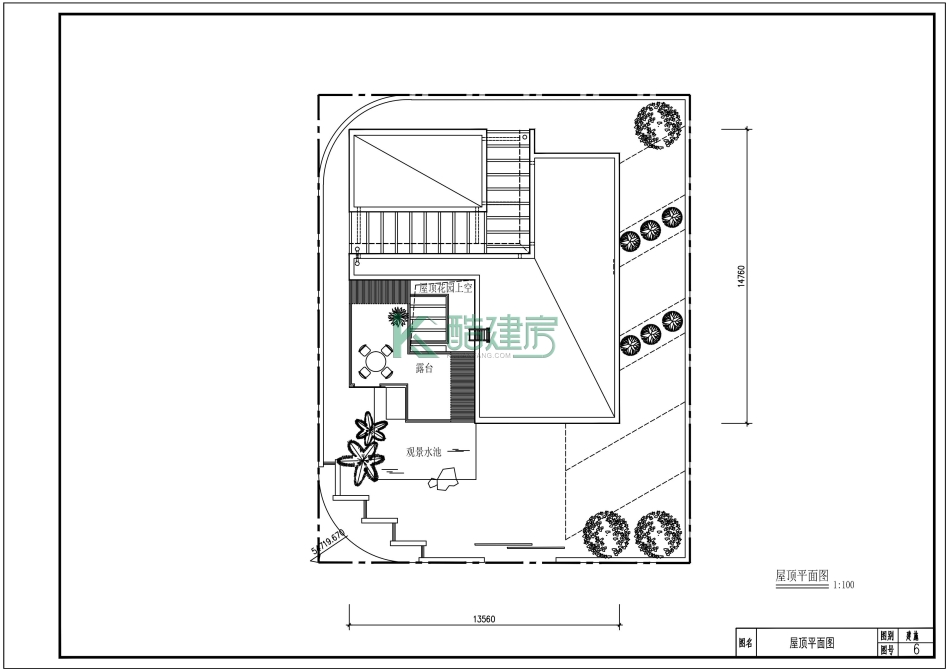

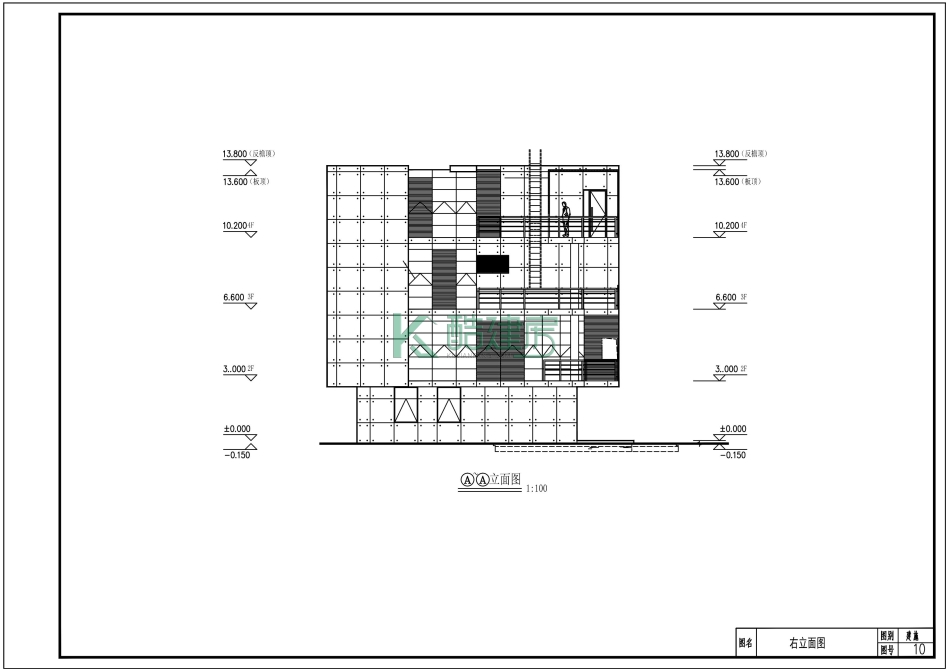

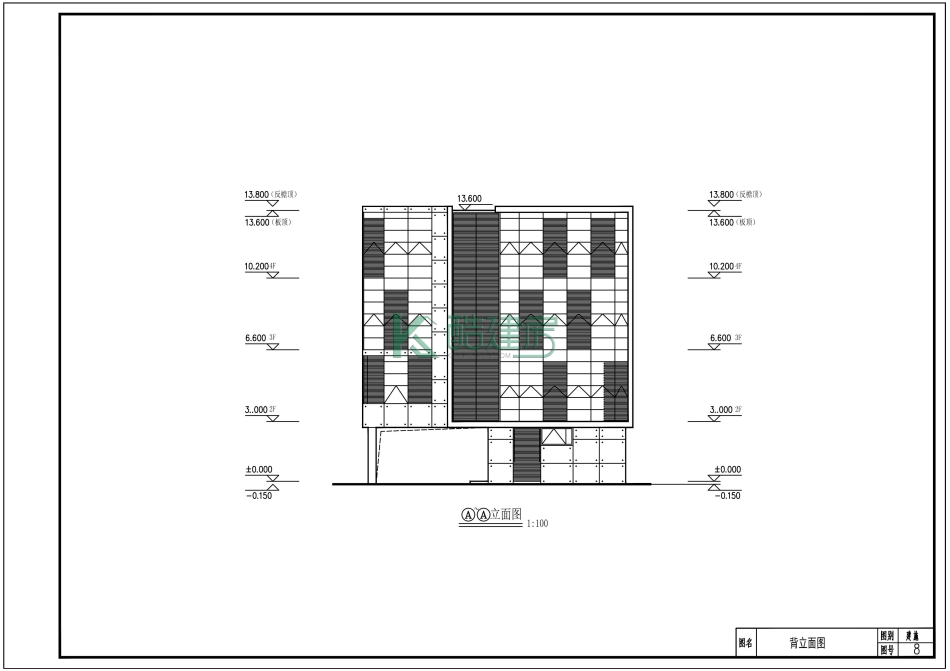

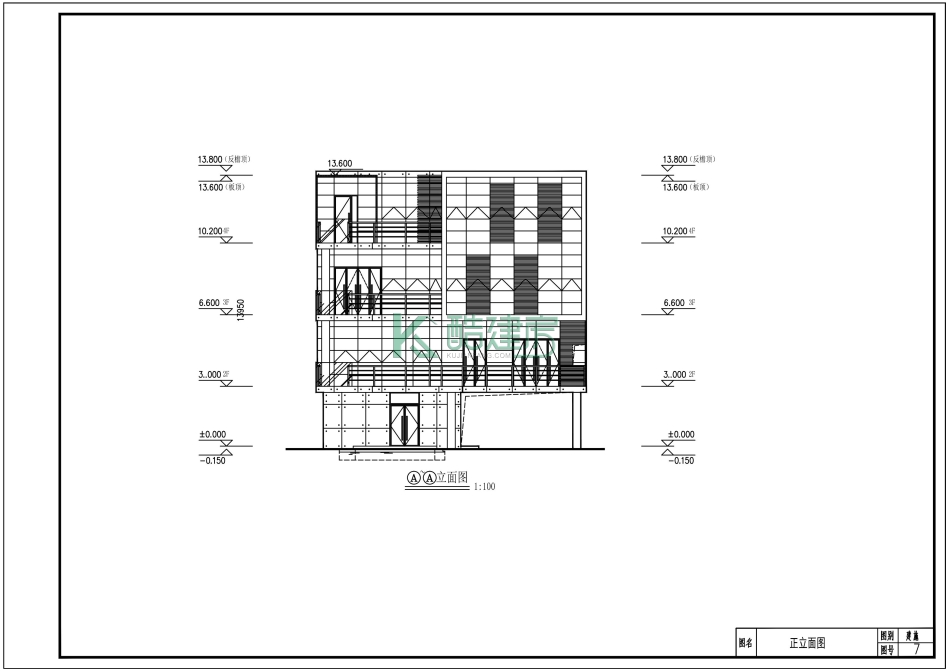

建筑图：设计说明、首层总平面设计图、首层平面设计图、二层平面设计图、三层平面设计图、四层平面设计图、屋顶平面设计图、正立面图、右立面图、1-1剖面图、2-2剖面图、楼梯剖面图、围墙、首层辅助用房大样图、楼梯、卫生间、厨房大样图、三层卫生间大样图、四层楼梯、卫生间大样图、门窗表、门窗大样图、墙身大样图1、墙身大样图2、栏杆详图等；
功能布局

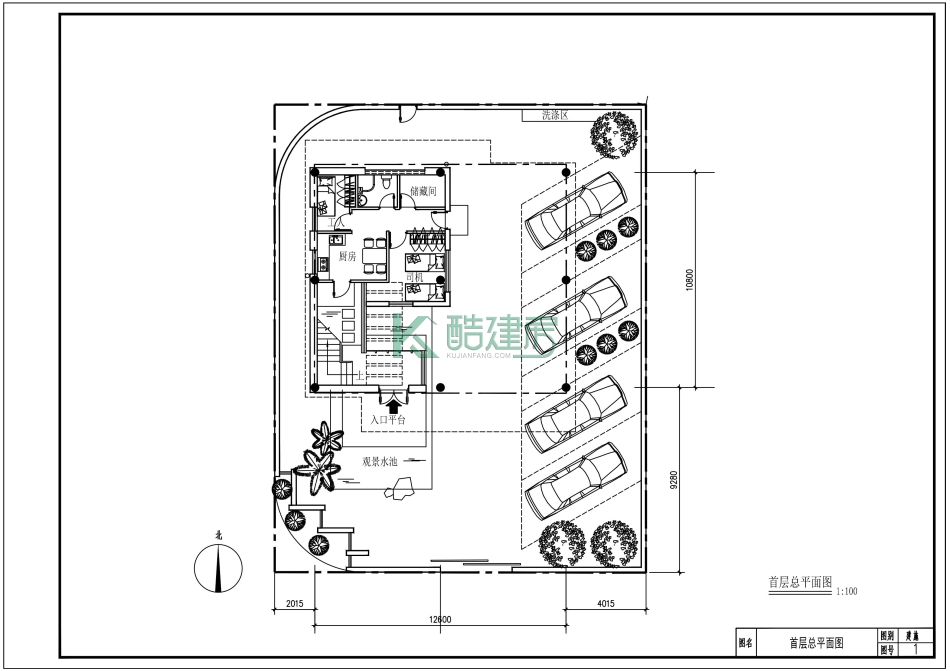

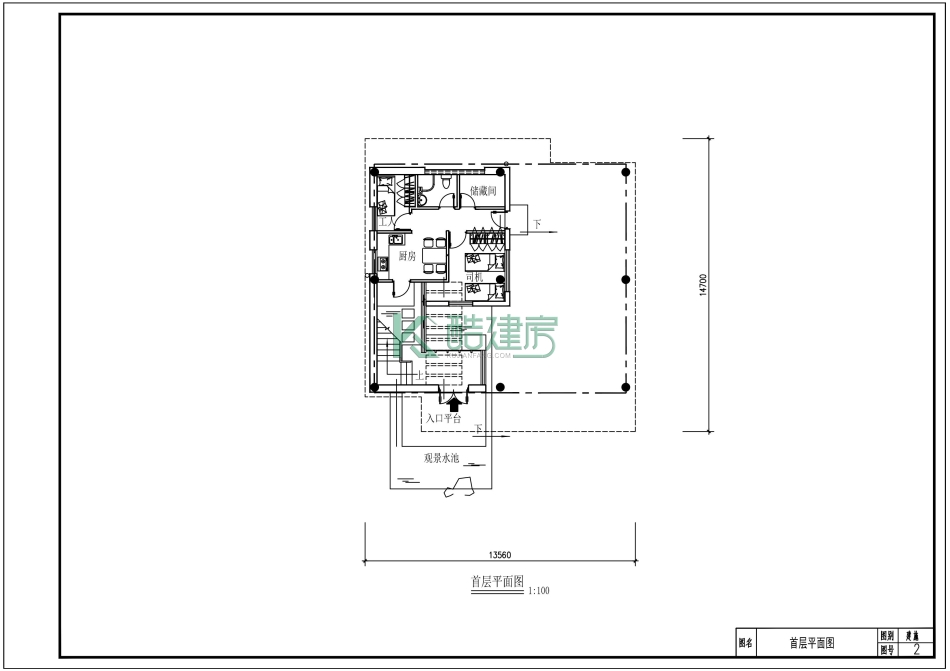

一层:工人房,卫生间,储藏间,厨房,司机室,楼梯,入口平台,观景水池;

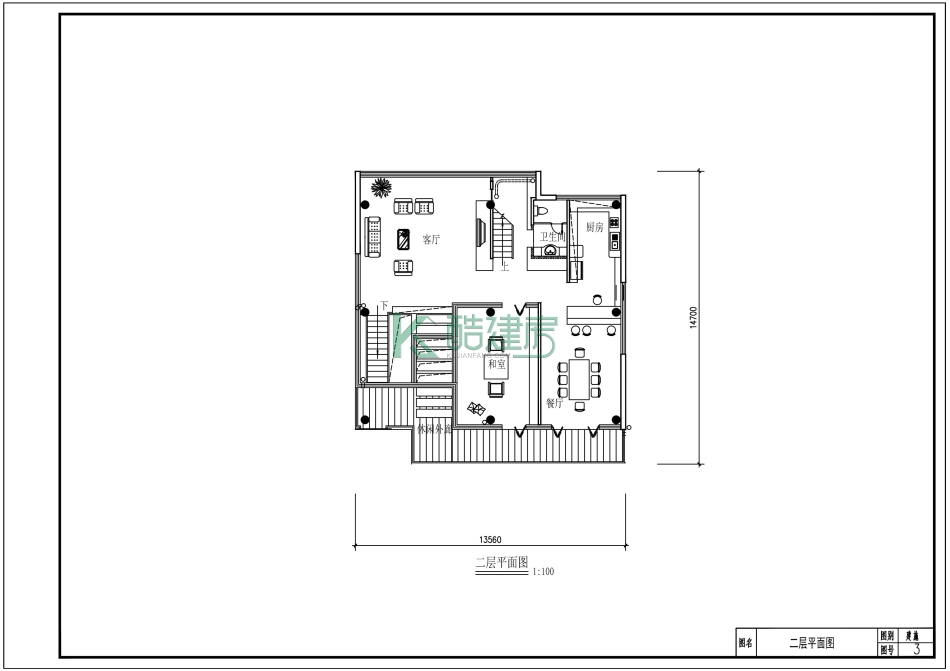

二层:客厅,楼梯,卫生间,厨房,休闲外廊,和室,餐厅;

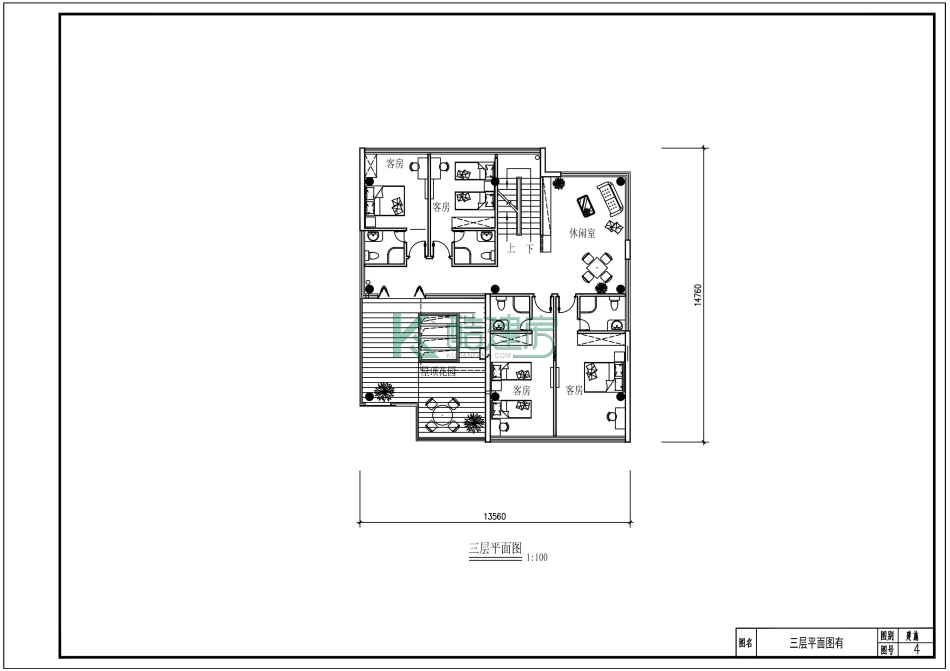

三层:4客房,楼梯,休闲室,4卫生间,屋顶花园;

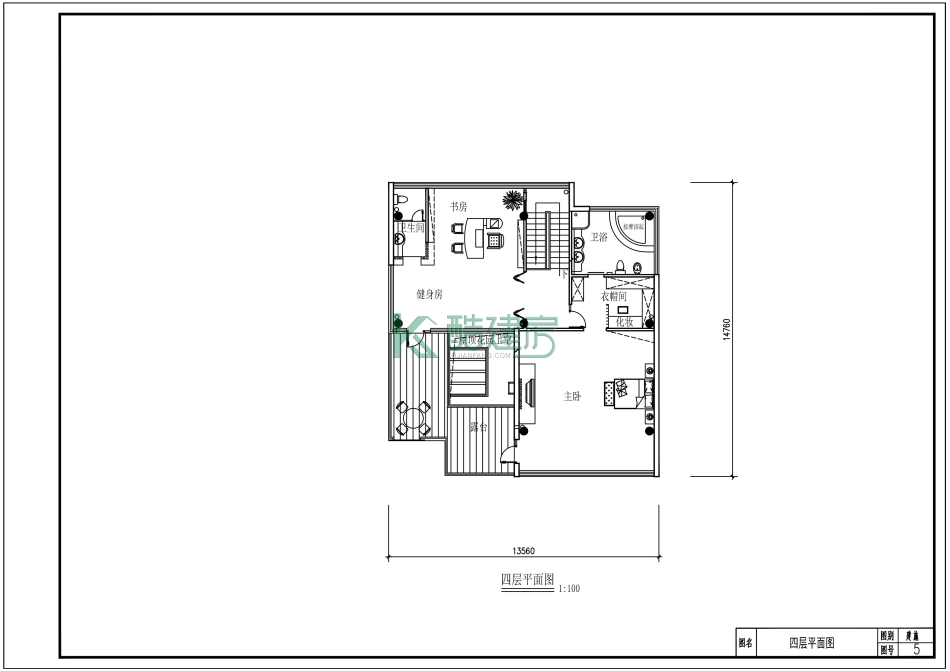

四层:2卫生间,书房,健身房,楼梯,卫浴,衣帽间,化妆室,屋顶花园上空,露台,主卧室.
别墅效果图
