三层欧式别墅效果图大气稳重,占地432平方27×16米带车库露台旋转楼梯阳台农村独栋小别墅设计图
三层欧式别墅效果图大气稳重,占地432平方27×16米带车库露台旋转楼梯阳台农村独栋小别墅设计图
图纸价格:¥0.00 图纸编号:23396
- 开间面宽:27米
- 进深长度:16米
- 占地面积:432平米
- 主体造价:117.15万元
- 别墅层数:
三层
- 别墅类型:
独栋 别墅
- 别墅风格:
欧式
- 特色属性:
大气 稳重
- 开间房数:
三间房
- 结构形式:
框架
- 别墅位置:
福建厦门
- 功能用房:
车库 露台 旋转楼梯 阳台
- 浏览次数:45
图纸说明
设计功能:
一层仅供健身房使用,大面积用地满足健身房设备的摆放和使用。
二层设置公共区域,便于会客。
三层为休息区,与会客区相分离。
建筑外观:
别墅一层采用仿石原料进行铺垫,入口的双流使建筑看起来富丽堂皇,东西两侧分别设置圆柱体,更好的把矩形与弧形相结合。
图纸内容

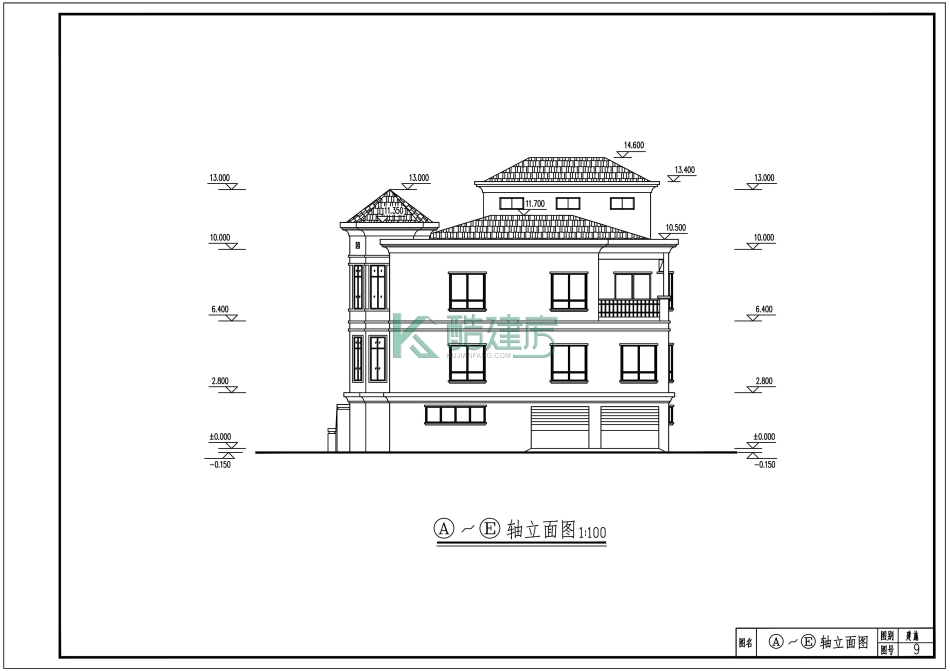

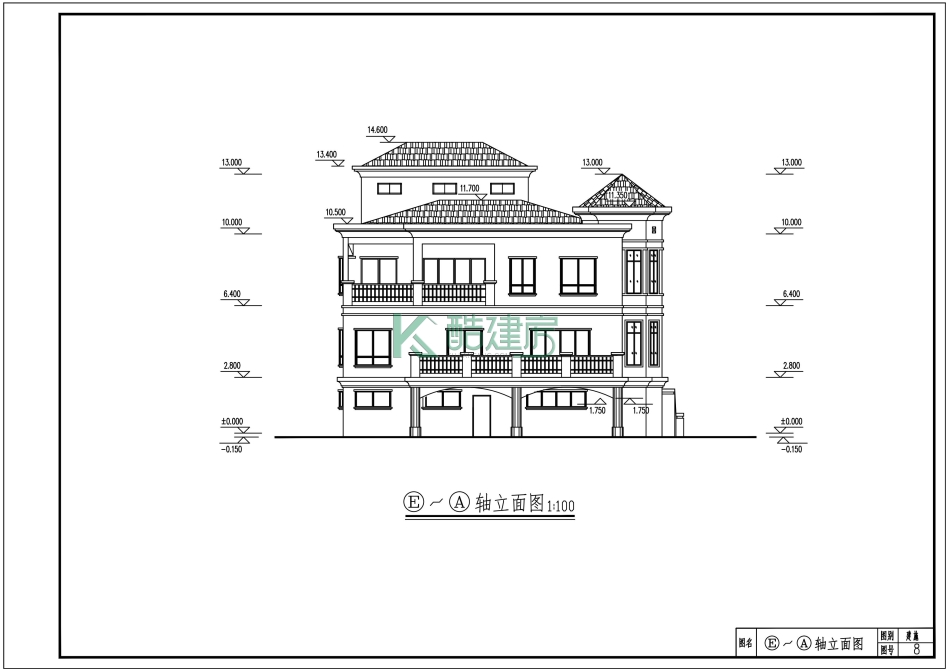

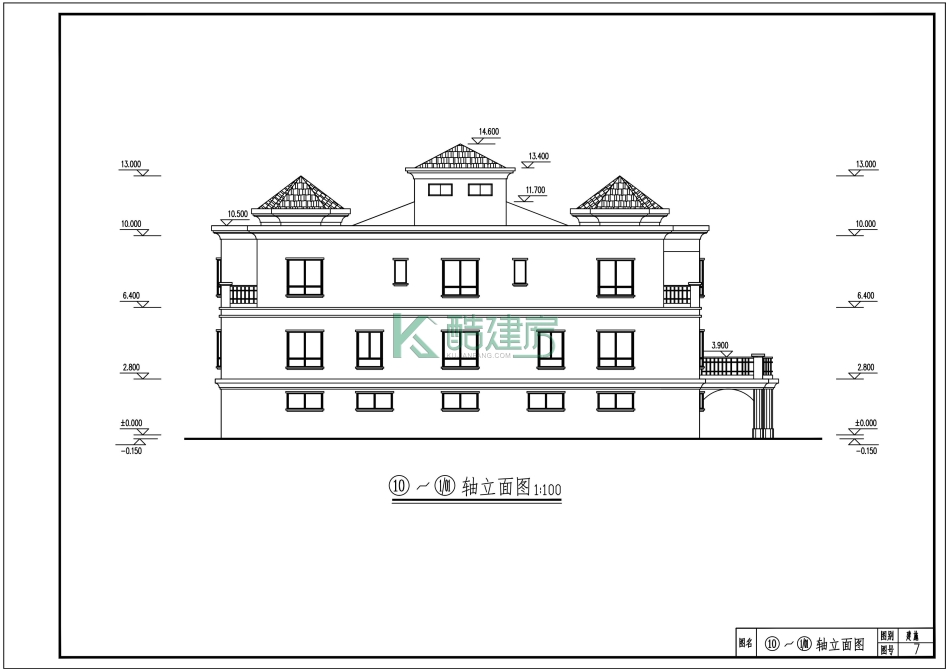

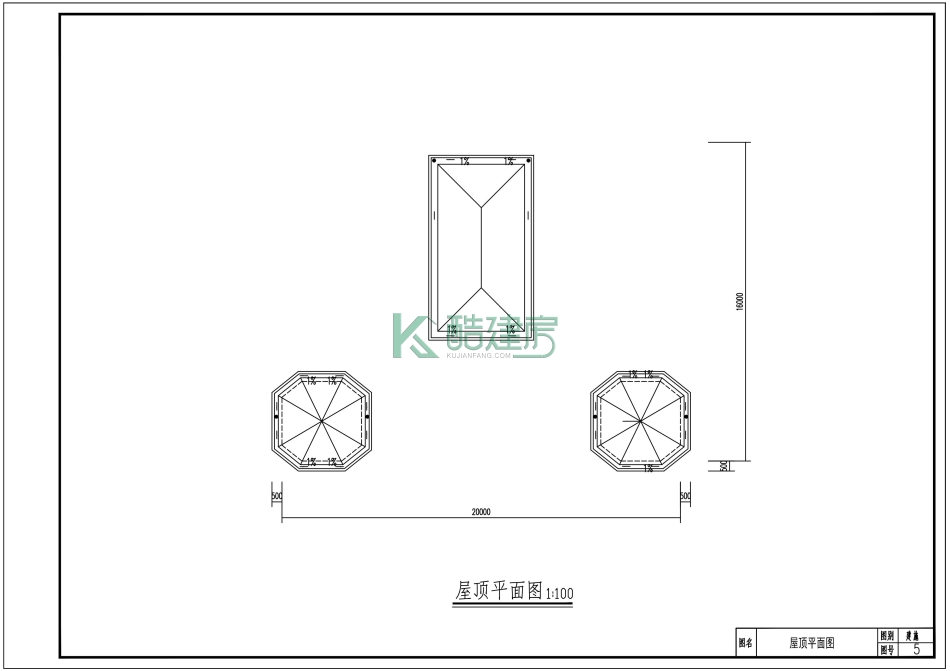

建筑图:首层平面设计图、二层平面设计图、三层平面设计图、天面平面设计图、屋顶平面设计图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、2-2剖面图、3-3剖面图、楼梯大样图1、楼梯大样图2、楼梯大样图3、节点大样图1、节点大样图2、门窗表及门窗大样图等;
功能布局

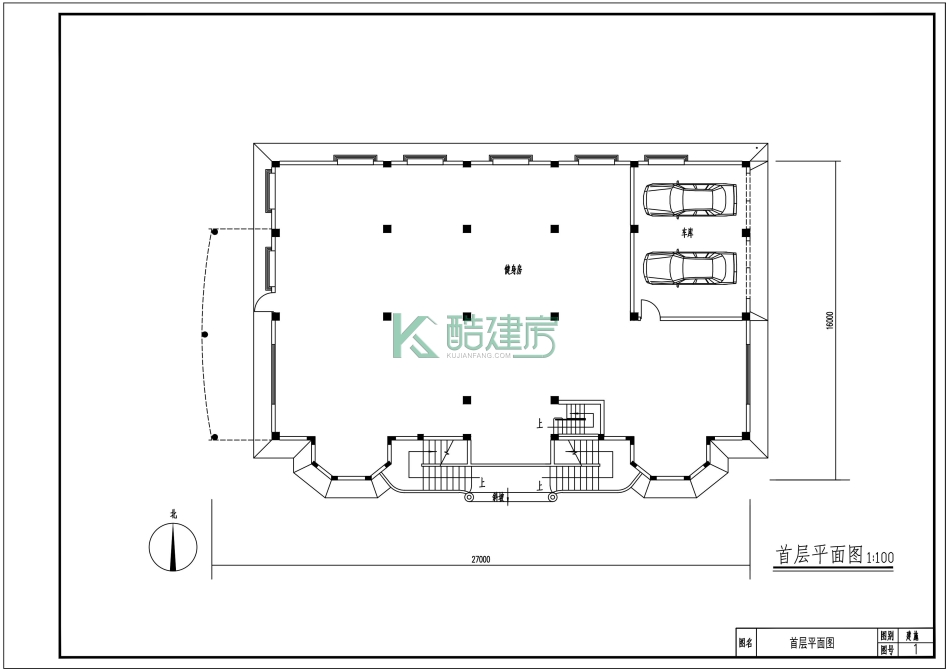

一层:健身房,车库,楼梯;

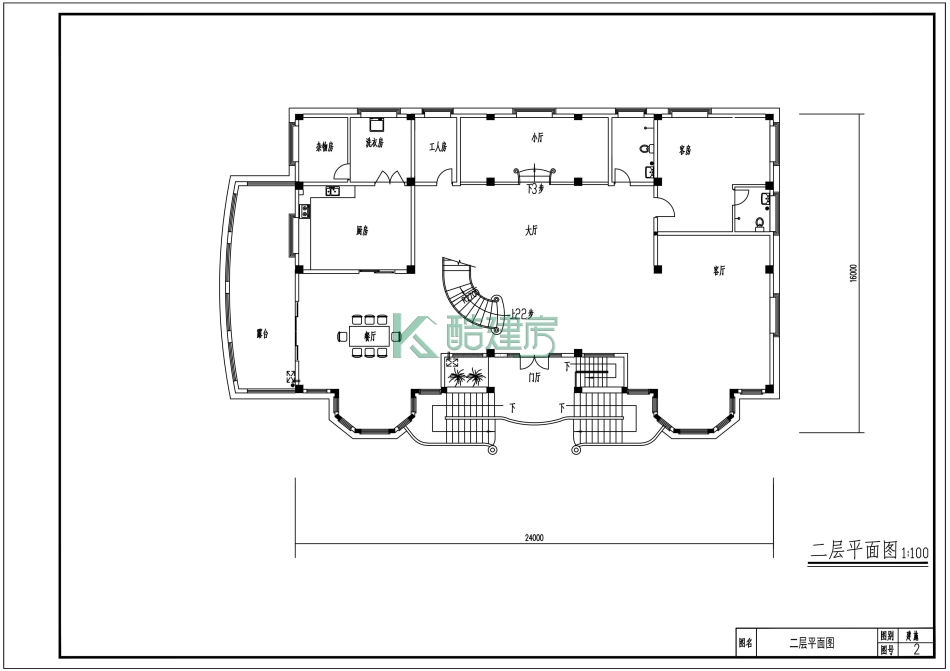

二层:杂物房,洗衣房,工人房,小厅,2卫生间,客房,露台,厨房,餐厅,大厅,楼梯,客厅,门厅;

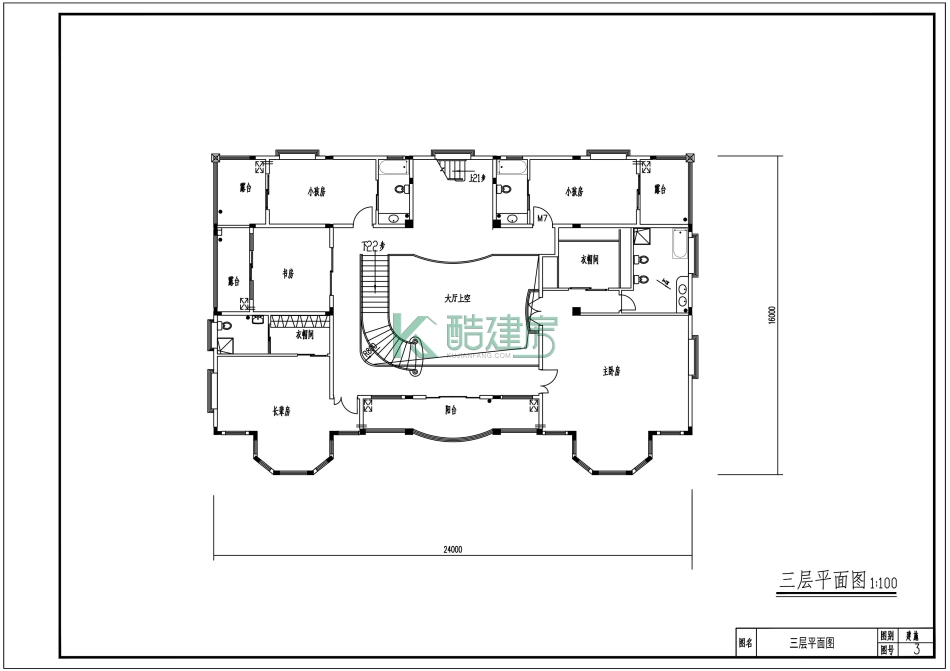

三层:3露台,2小孩房,4卫生间,书房,楼梯,大厅上空,2衣帽间,长辈房,阳台,主卧室;

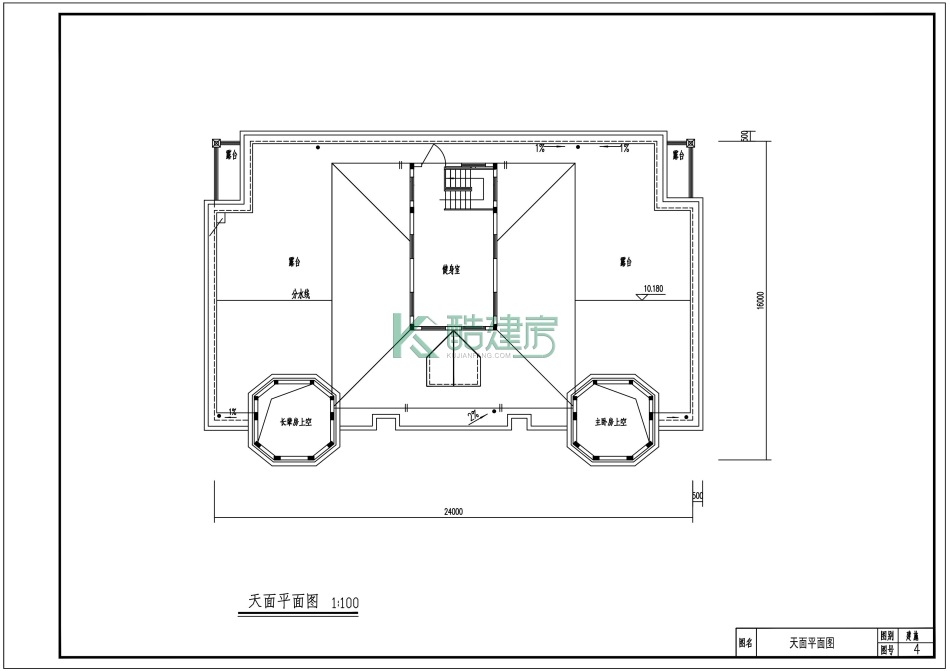

天面层:4露台,健身房,长辈房上空,主卧室上空.

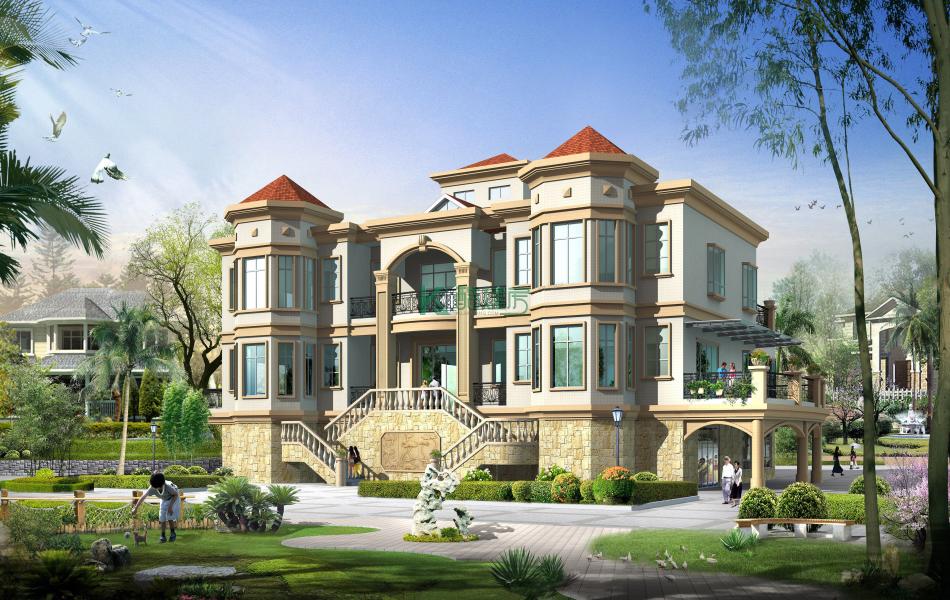

别墅效果图
