三层别墅设计图
>
三层中式别墅效果图经典小户型,占地72平方9×8米带车库院子露台农村独栋小别墅设计图
三层中式别墅效果图经典小户型,占地72平方9×8米带车库院子露台农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：33647
- 开间面宽：9米
- 进深长度：8米
- 占地面积：72平米
- 主体造价：19.57万元
- 别墅层数：
三层
- 别墅类型：
独栋 别墅
- 别墅风格：
中式
- 特色属性：
经典 小户型
- 开间房数：
三间房
- 结构形式：
砖混
- 别墅位置：
北京
- 功能用房：
车库 院子 露台
- 浏览次数：138
图纸说明
设计功能：
入口设置入户前室花园，丰富室内景观。
二层卧室为主要空间，各个空间有序分布、互不干扰，
三层活动室与露台相连，为读书者提供怡人的环境。
建筑外观：
建筑采用古典美式风格，搭配瓷砖，、大面积玻璃幕墙以及纯白色美式石膏线脚。建筑层次错开，屋顶、露台错落有致，显得立面不再单调
图纸内容

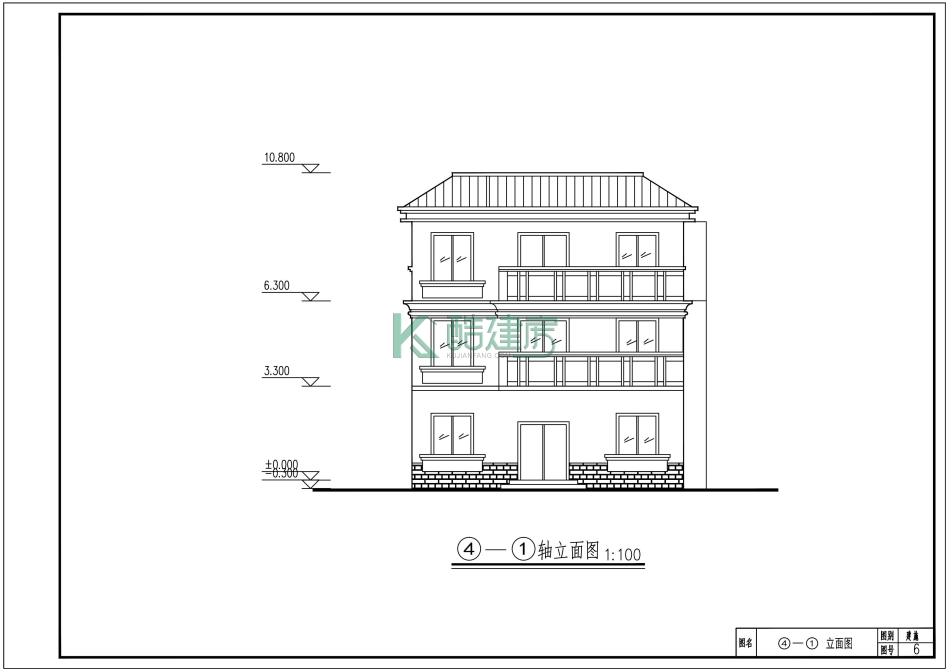

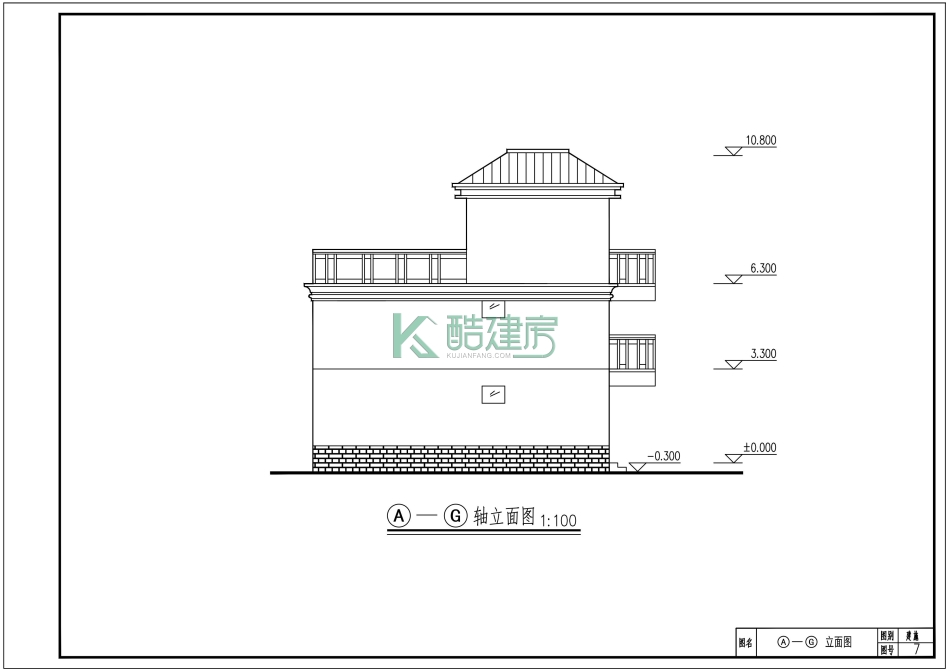

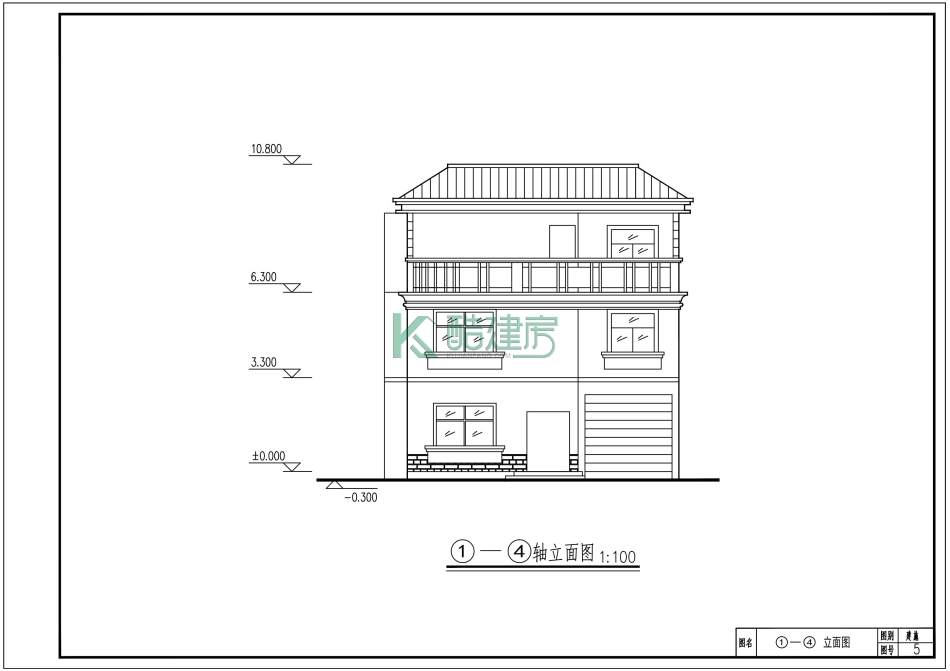

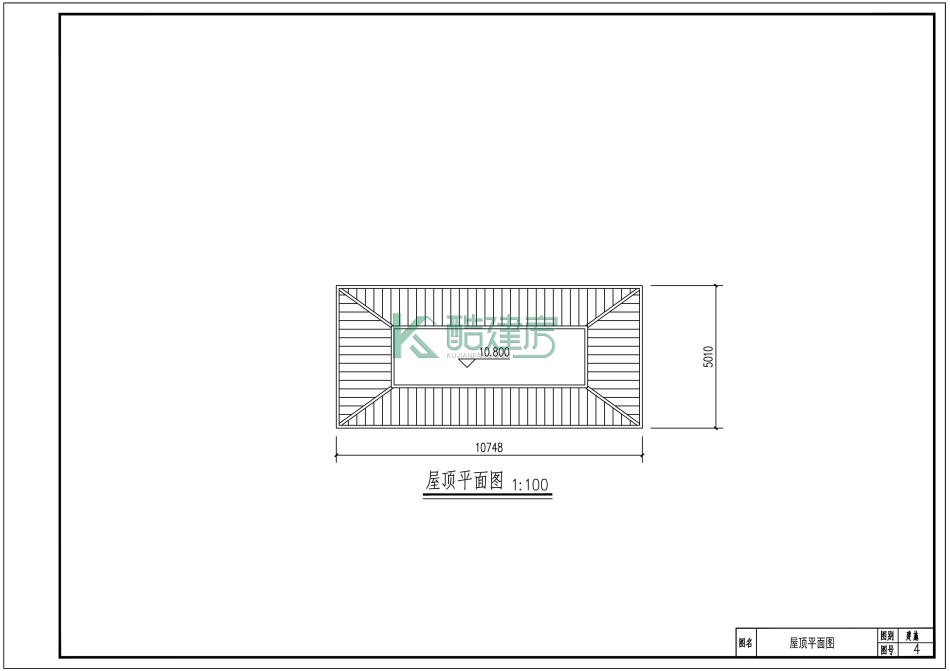

建筑图：首层平面设计图、二层平面设计图、门窗表、三层平面设计图、屋顶平面设计图、楼梯详图、立面图、厨房卫生间大平面设计图、剖面图、立面图等；
结构图：结构设计说明（一）、结构设计说明（二）、基础平面设计图、基础详图、柱网剖面图、柱配筋详图、二层梁、板配筋图、三层梁、板配筋图、屋顶梁、板配筋图、楼梯详图等；
功能布局

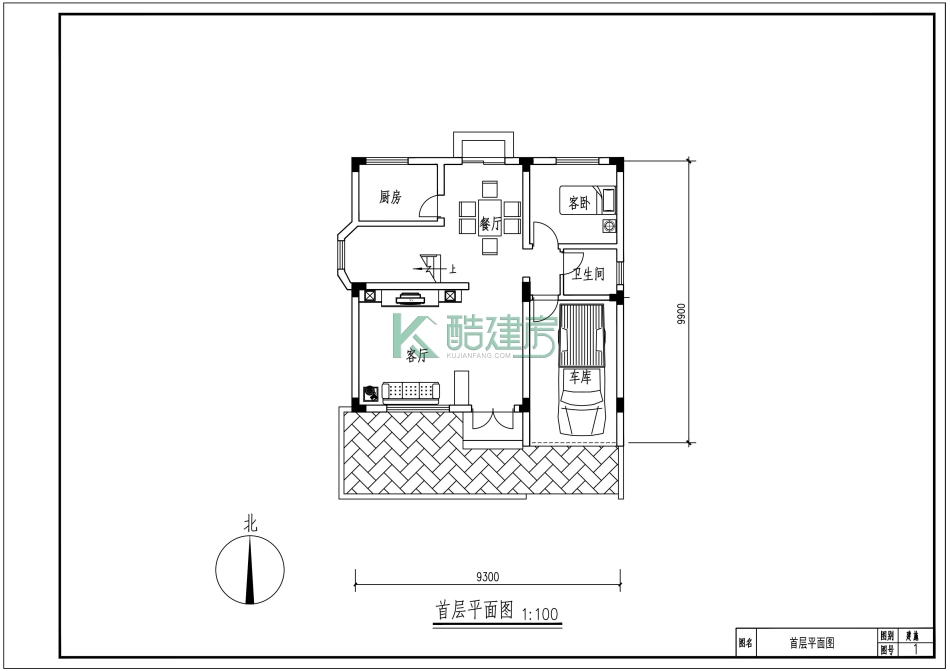

一层：厨房，餐厅，客厅，卫生间，车库，楼梯，前院

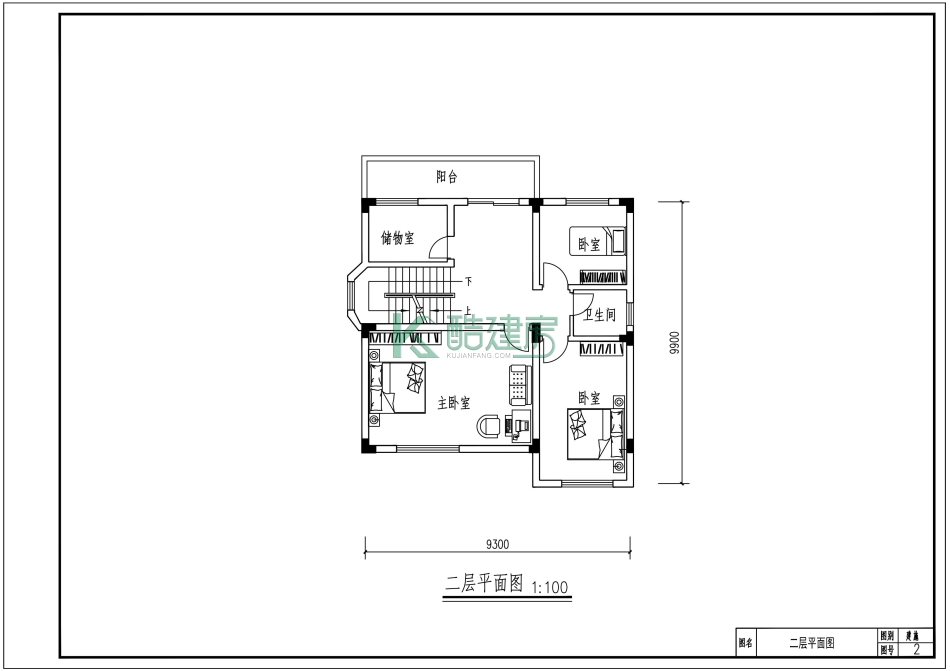

二层：储藏室，卧室，卫生间，卧室，主卧，楼梯

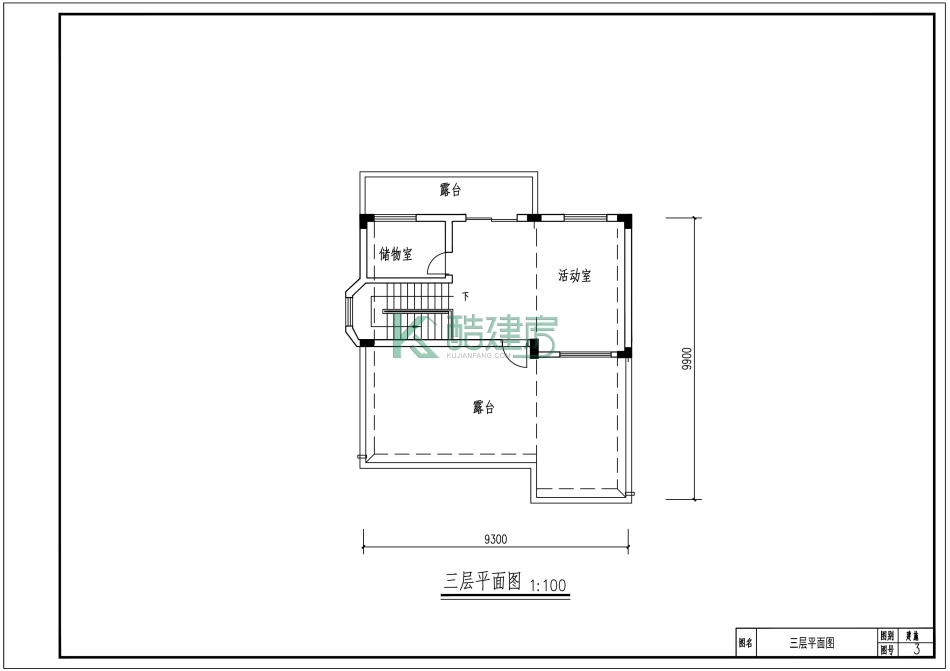

三层：活动室，储物室，露台
别墅效果图
