三层别墅设计图
>
三层中式别墅效果图简约小户型,占地110平方11×10米带车库院子露台堂屋阳台农村联排自建房设计图
三层中式别墅效果图简约小户型,占地110平方11×10米带车库院子露台堂屋阳台农村联排自建房设计图
图纸价格：￥0.00 图纸编号：33644
- 开间面宽：11米
- 进深长度：10米
- 占地面积：110平米
- 主体造价：19.88万元
- 别墅层数：
三层
- 别墅类型：
联排 自建房
- 别墅风格：
中式
- 特色属性：
简约 小户型
- 开间房数：
三间房
- 结构形式：
砖混
- 别墅位置：
安徽宣城
- 功能用房：
车库 院子 露台 堂屋 阳台
- 浏览次数：95
图纸说明
设计功能：
入口设置超大入户花园配以中式照壁，增加室内外景观
二层设置上空，丰富室内空间变化。起居室搭配卧室，相互分离互不影响
三层设置主人卧室以及书房，供主人单独使用，满足私密性需求
建筑外观：
建筑采用古典中式建筑风格，拥有各类如花园、照壁等中式元素，并且立面设计在保证功能的合理布置下，进行退台设计，使建筑整体层次错落有序。
图纸内容

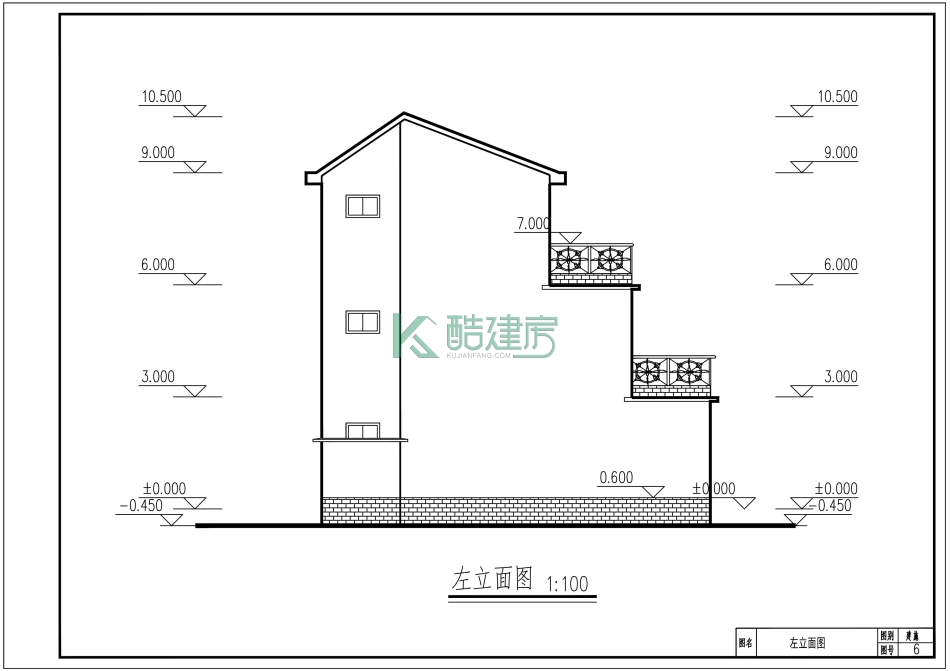

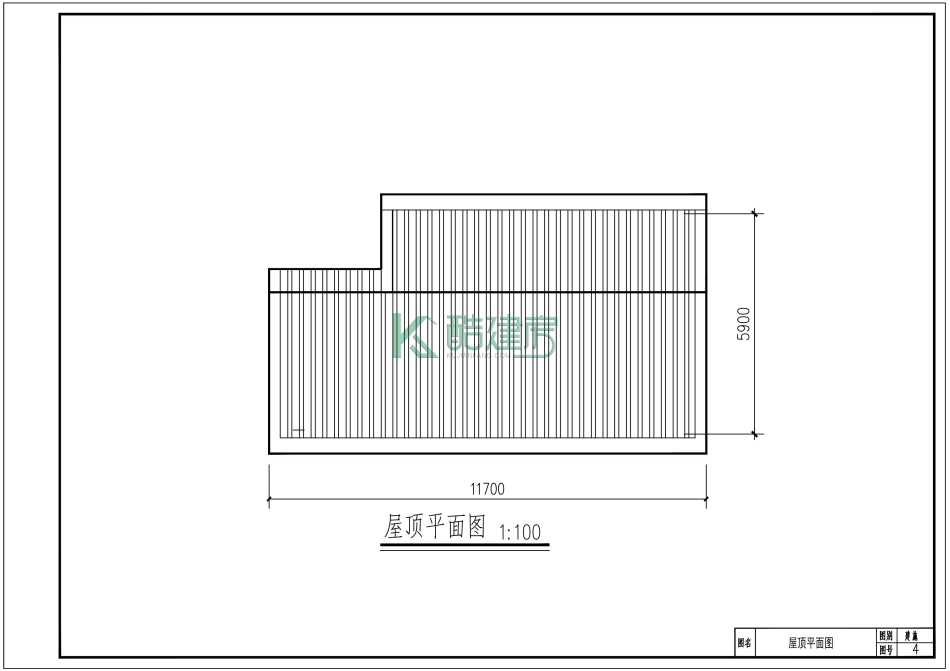

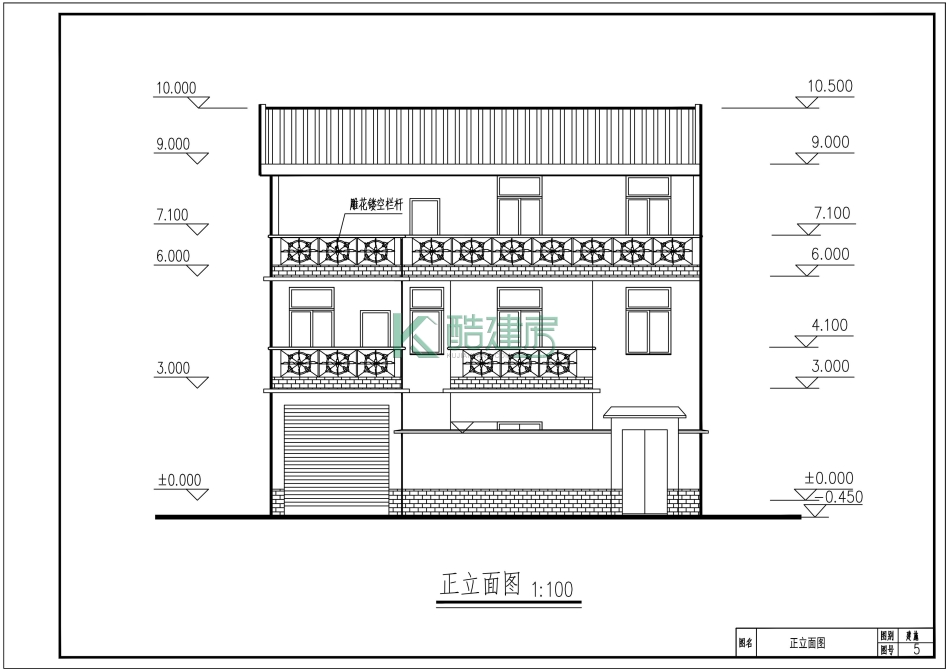

建筑图：局部院落平面组合示意图、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、厨房卫生间大样图、门窗表、立面图、剖面图等；
结构图：结构设计说明（一）、结构设计说明（二）、基础平面设计图、大样图、楼梯详图、二层结构图、三层结构图、屋顶结构图、构造详图等；
功能布局

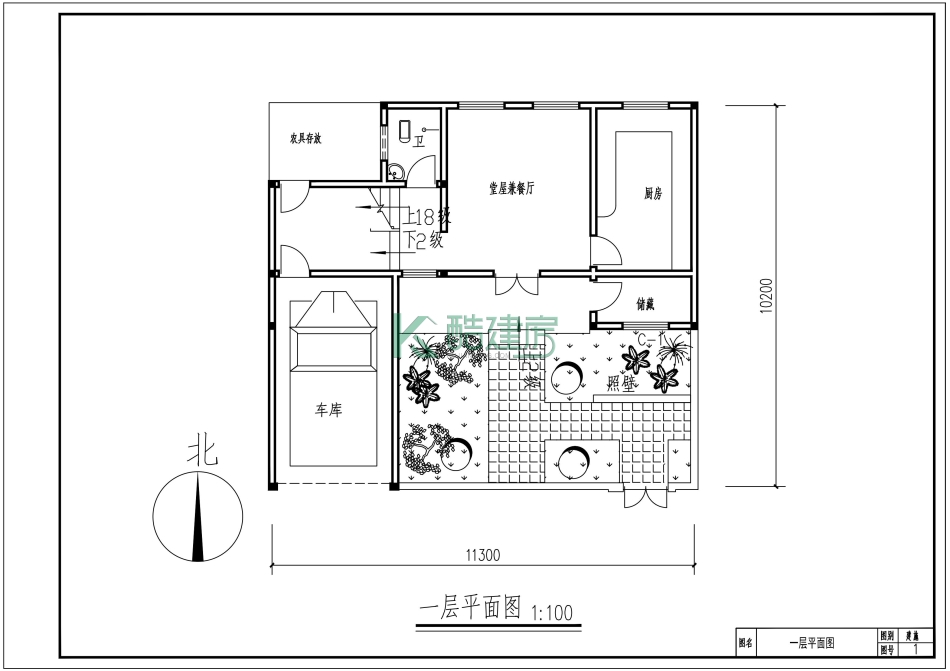

一层:农具存放,卫生间,堂屋兼餐厅,厨房,楼梯,车库,储藏室,前院;

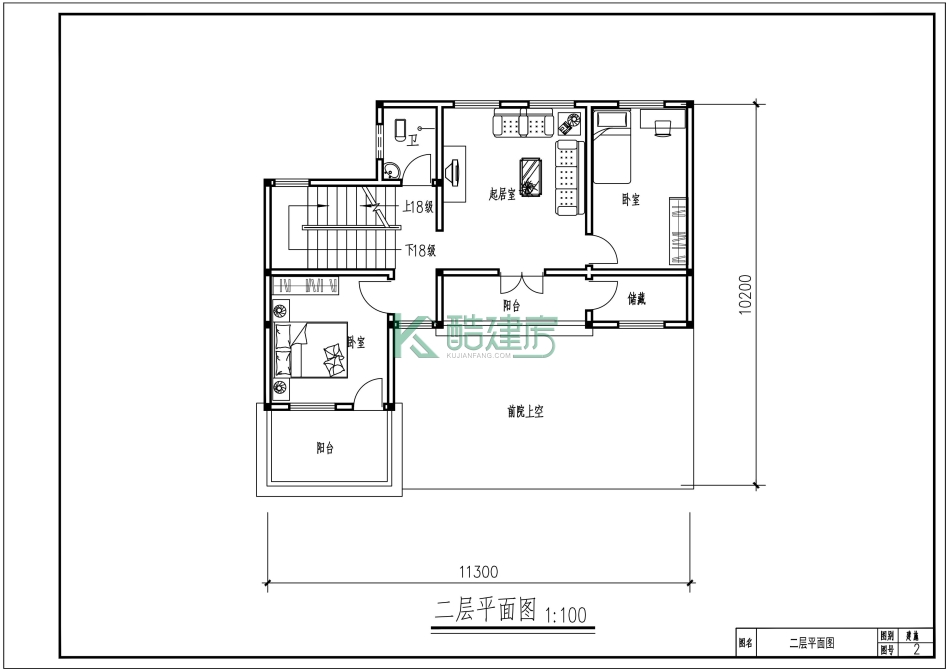

二层:卫生间,起居室,楼梯,2卧室,2阳台,储藏室,前院上空;

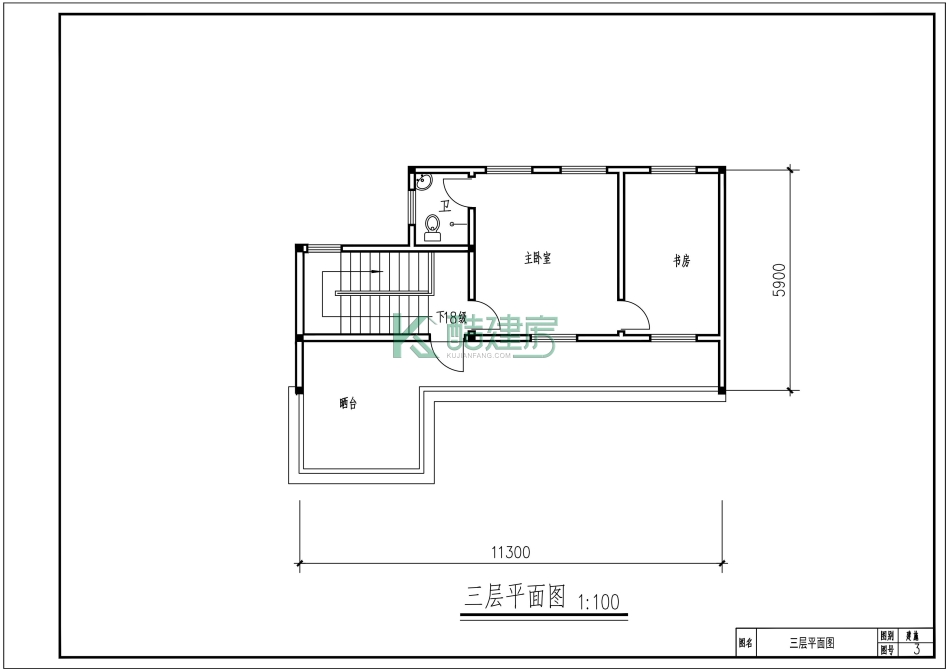

三层:卫生间,楼梯,主卧室,书房,晒台.
别墅效果图
