三层别墅设计图
>
四层现代简约别墅效果图简约实用现代,占地108平方13×14米带车库花园农村独栋小别墅设计图
四层现代简约别墅效果图简约实用现代,占地108平方13×14米带车库花园农村独栋小别墅设计图
图纸价格:¥0.00 图纸编号:14070
- 开间面宽:13米
- 进深长度:14米
- 占地面积:108平米
- 主体造价:72.93万元
- 别墅层数:
四层
- 别墅类型:
独栋 别墅
- 别墅风格:
现代简约
- 特色属性:
简约 实用 现代
- 开间房数:
三间房
- 结构形式:
框架
- 别墅位置:
云南文山
- 功能用房:
车库 花园
- 浏览次数:51
图纸说明
设计功能:
一层分主次两入口,主入口设置观景池,丰富视野。
二层为会客区和餐厅使用,都为幕墙相隔,展现其通透性。
三层为客房区,供客人使用。
四层为主卧,附属用房都供户主使用,并设屋顶花园丰富空间。
建筑外观:
山水别墅的主体中加入许多原木结构,与周围幽静相结合,给人一种自然舒适的感觉,全景落地窗则能更好的贴近自然,使人心旷神怡。
图纸内容

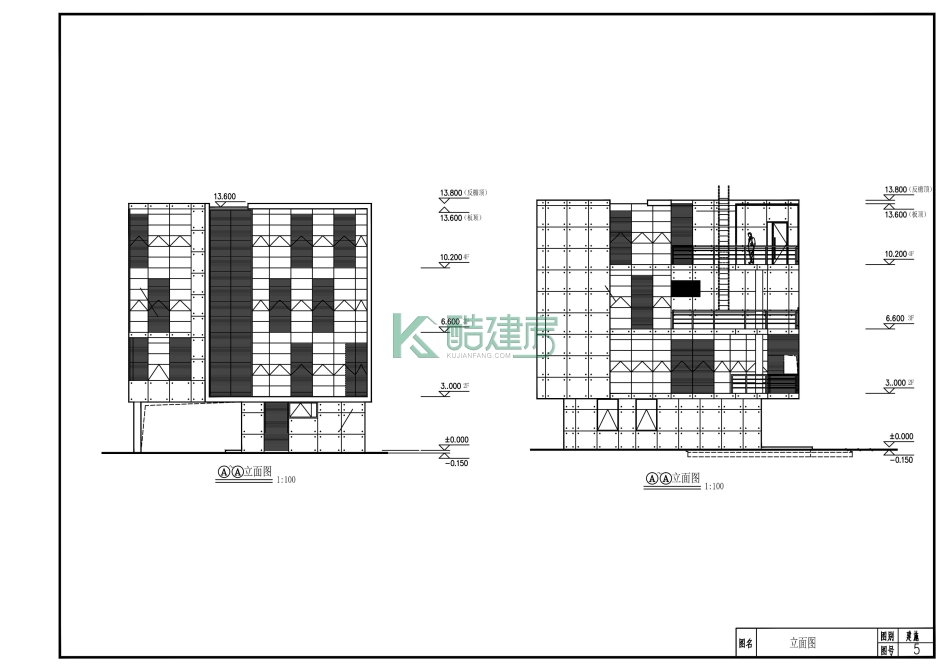

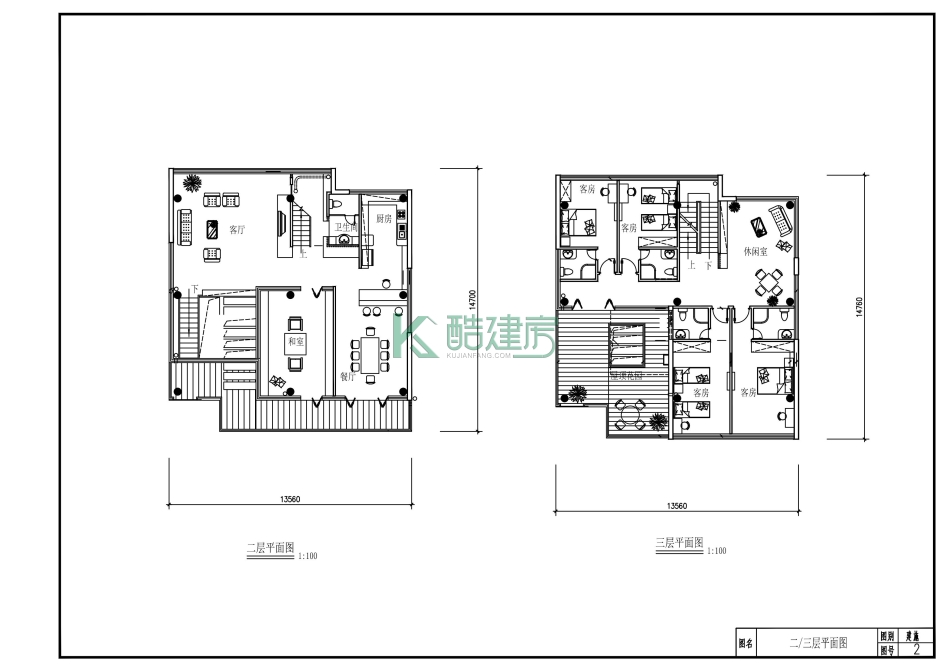

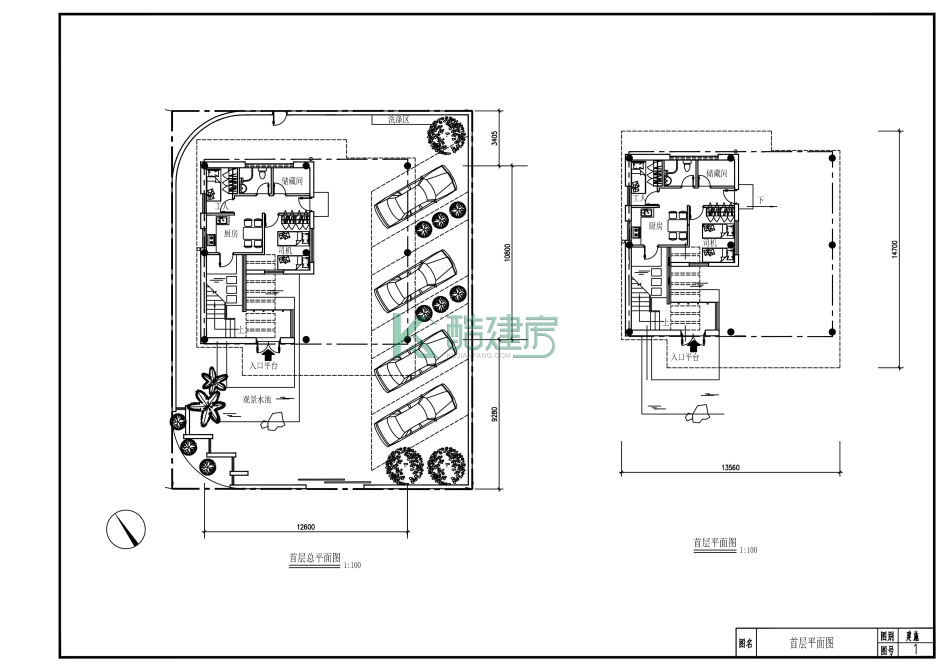

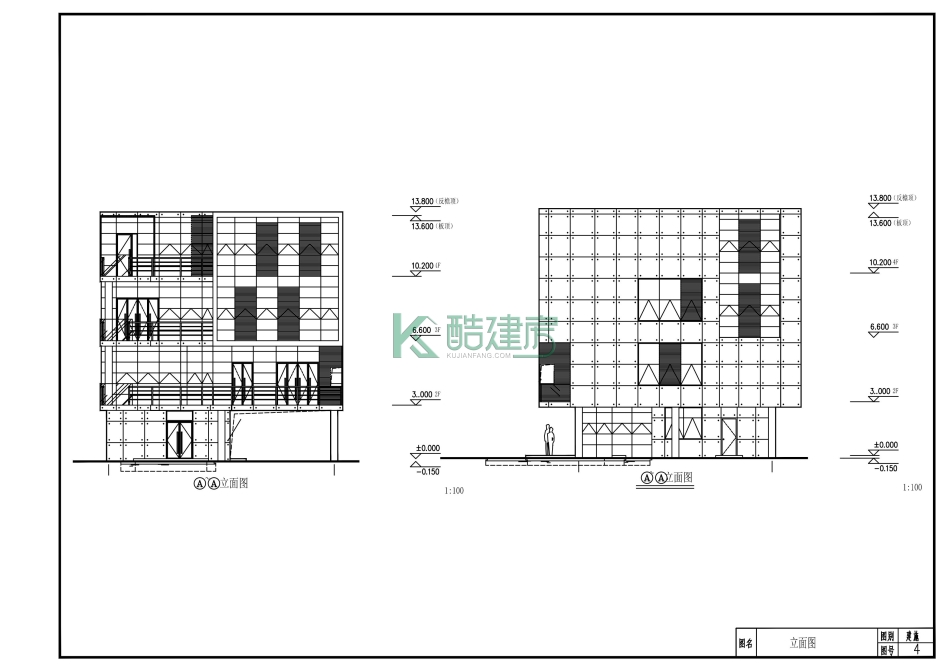

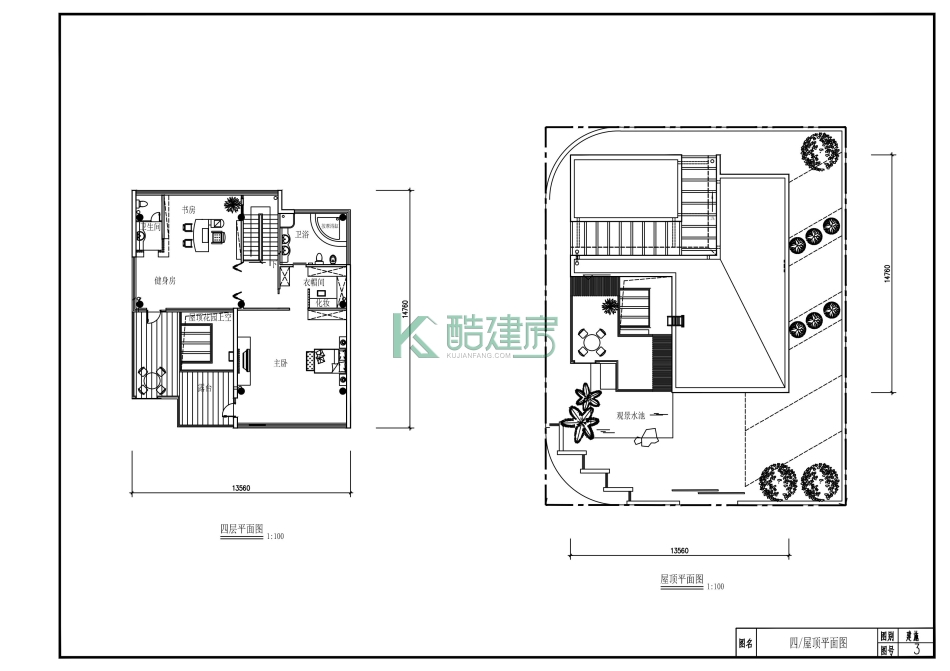

建筑图:设计说明、一层平面设计图、二层平面设计图、三层平面设计图、四层平面设计图、立面图、屋顶平面设计图、大样图、1-1剖面图、门窗表等;
功能布局
一层:工人房,卫生间,储藏间,厨房,卧室,楼梯,入口平台,观景水池,停车场;
二层:客厅,楼梯,卫生间,厨房,餐厅,和室,休闲木廊;
三层:4客房,楼梯,4卫生间,休闲室,屋顶花园;
四层:2卫生间,书房,健身房,楼梯,卫浴,衣帽间,化妆室,露台,主卧;
屋顶:露台,楼梯.
别墅效果图
