四层欧式别墅效果图简约大气,占地132平方11×11米带阁楼露台旋转楼梯农村独栋别墅设计图
四层欧式别墅效果图简约大气,占地132平方11×11米带阁楼露台旋转楼梯农村独栋别墅设计图
图纸价格：￥0.00 图纸编号：14005
- 开间面宽：11米
- 进深长度：11米
- 占地面积：132平米
- 主体造价：42.90万元
- 别墅层数：
四层
- 别墅类型：
独栋 别墅
- 别墅风格：
欧式
- 特色属性：
简约 大气
- 开间房数：
三间房
- 结构形式：
框架
- 别墅位置：
云南楚雄
- 功能用房：
阁楼 露台 旋转楼梯
- 浏览次数：52
图纸说明
设计功能：
一层平面由弧形与矩形穿插，客厅与餐厅采用半隔开式，互不影响的同时又相互联系。
二层上空，加强与一楼的联系。
三层都为休息室，氛围较安静。
四层南侧仅设置大露台，北侧设置大空间，便于交流活动。
建筑外观：
别墅将圆形与矩形相融合，小面积的圆形镂空的点缀，窗户采用落地窗，使别墅室内的视野更为广阔，入口的多立克支撑，使建筑看起来复古庄严。
图纸内容

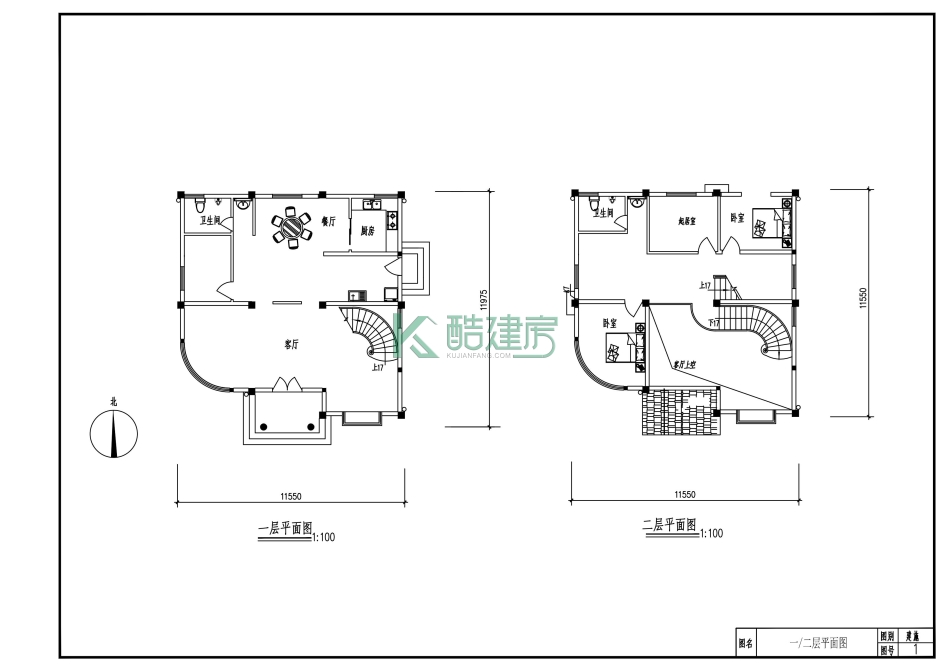

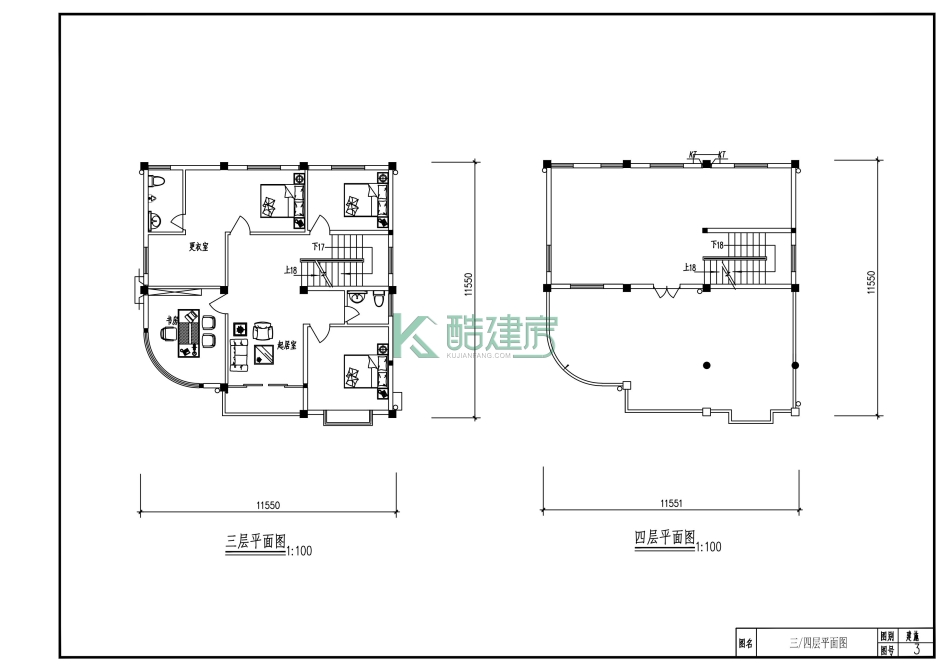

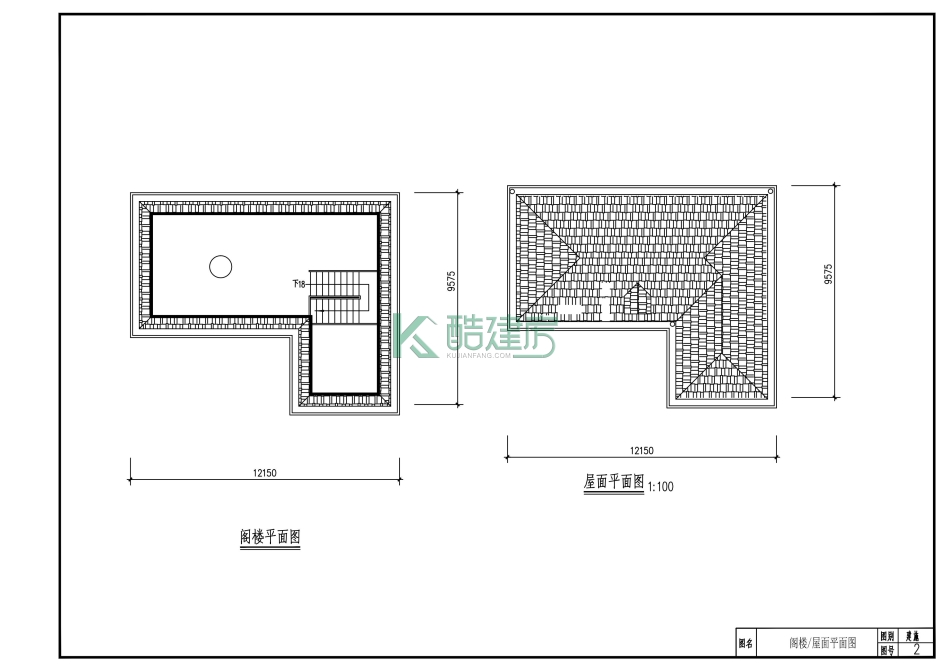

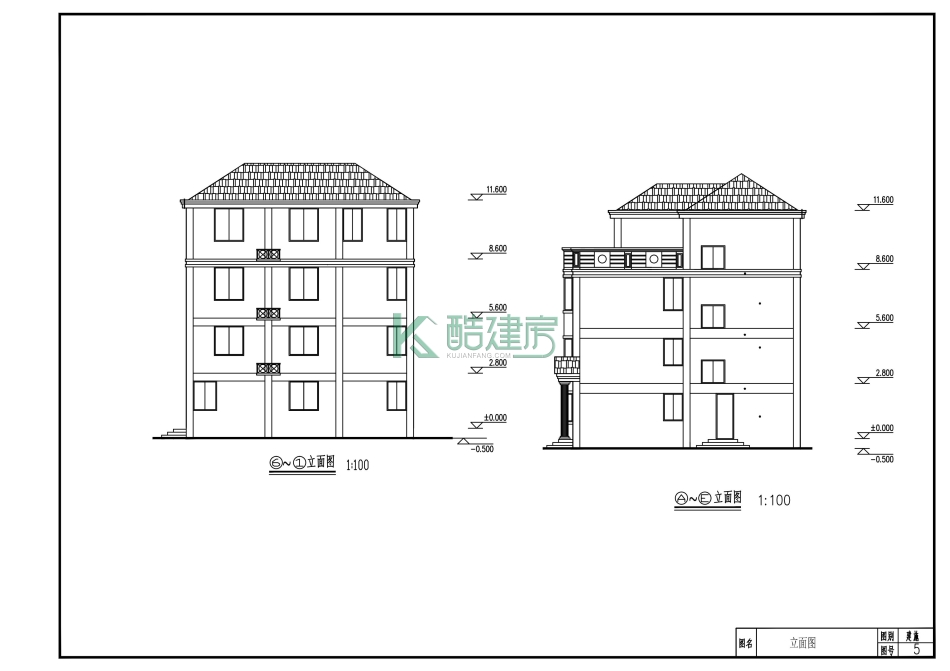

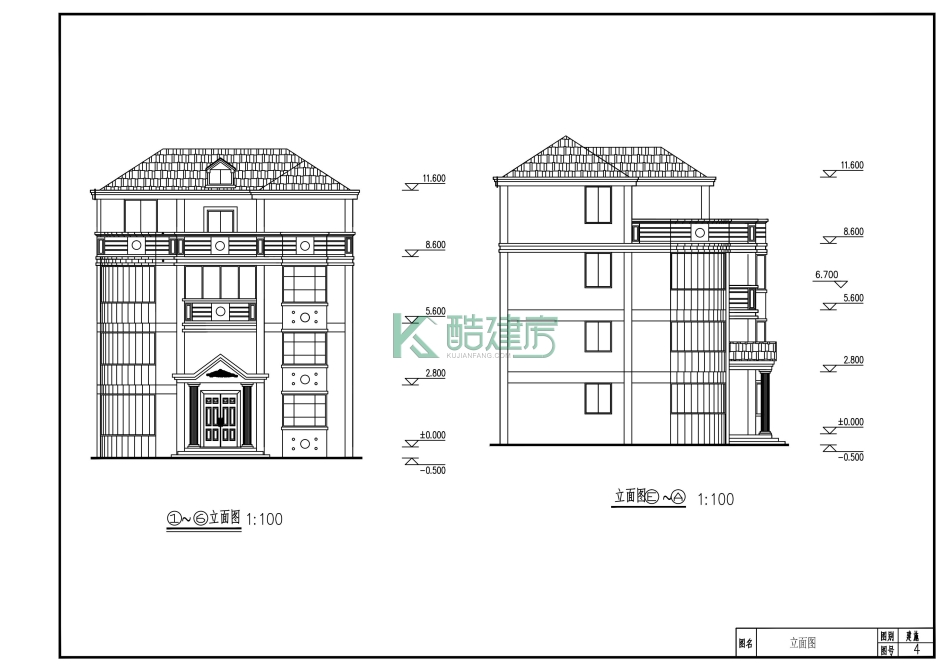

建筑图：设计说明、一层平面设计图、二层平面设计图、阁楼、屋面平面设计图、三层平面设计图、四层平面设计图、立面图、大样图、详图等；
结构图：结构设计总说明、基础平面布置设计图、基础梁配筋平面设计图、承台顶面~2.800柱配筋图、2.800~8.600柱配筋图、8.600~11.600、二层板配筋图、三层板配筋图、四层板配筋图、屋面板配筋图、斜屋面板配筋图、二层梁配筋图、三层梁配筋图、四层梁配筋图、屋面梁配筋图、构件大样图、楼梯大样配筋图等；
给排水：设计说明、图例表、阁楼平面设计图、一层给排水平面设计图、二层给排水平面设计图、卫生间给排水轴测图、三层给排水平面设计图、四层给排水平面设计图、排水系统原理图、给水系统原理图等；
电气图：电气设计说明、材料表、配电系统图、配电干线图、配电系统图、一层强电平面设计图、二层强电平面设计图、三层强电平面设计图、四层强电平面设计图、屋面防雷平面设计图、基础接地平面设计图、一层弱电平面设计图、二层弱电平面设计图、有线电视管线图、电话管线、三层弱电平面设计图、四层弱电平面设计图等；
功能布局
一层:卫生间,餐厅,厨房,洗衣机,客厅,楼梯;
二层:卫生间,起居室,2卧室,楼梯;
三层:2卫生间,3卧室,更衣室,楼梯,书房,起居室,阳台;
四层:楼梯.
