三层田园别墅效果图好看小户型,占地120平方8×15米带院子露台农村独栋自建房设计图
三层田园别墅效果图好看小户型,占地120平方8×15米带院子露台农村独栋自建房设计图
图纸价格：￥0.00 图纸编号：23559
- 开间面宽：8米
- 进深长度：15米
- 占地面积：120平米
- 主体造价：14.03万元
- 别墅层数：
三层
- 别墅类型：
独栋 自建房
- 别墅风格：
田园
- 特色属性：
好看 小户型
- 开间房数：
二间房
- 结构形式：
砖混
- 别墅位置：
湖北十堰
- 功能用房：
院子 露台
- 浏览次数：411
图纸说明
设计功能：一层功能布置合理，加入围合庭院。
二层通风采光良好，独特的露台设置。
三层房间独立隐私性好，搭配大露台。
建筑外观：田园诗别墅设计，清新淡雅，造型与环境协调。庭院与露台的设计使自然更多的融入生活当中。
图纸内容

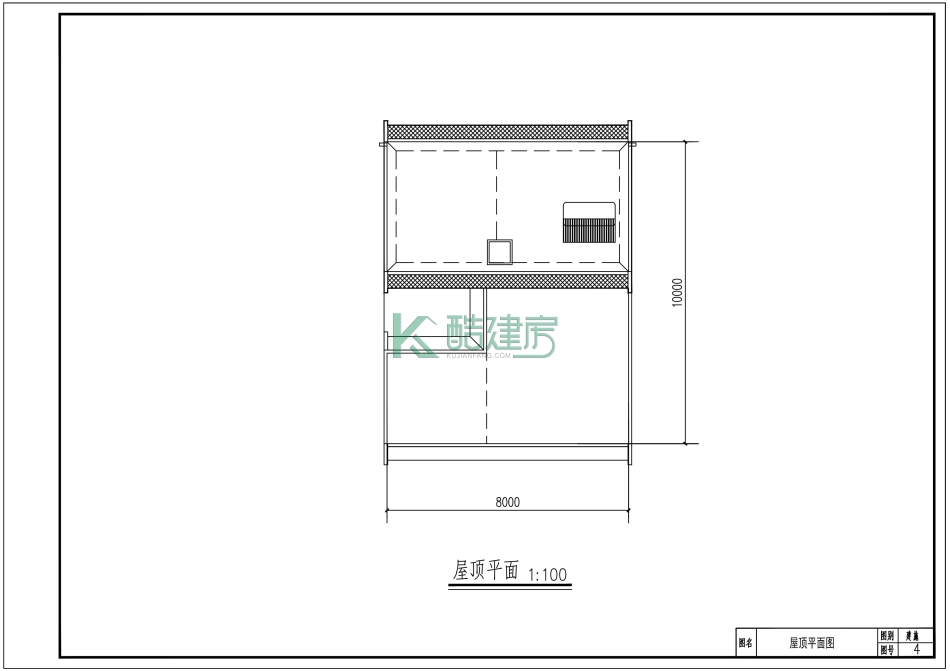

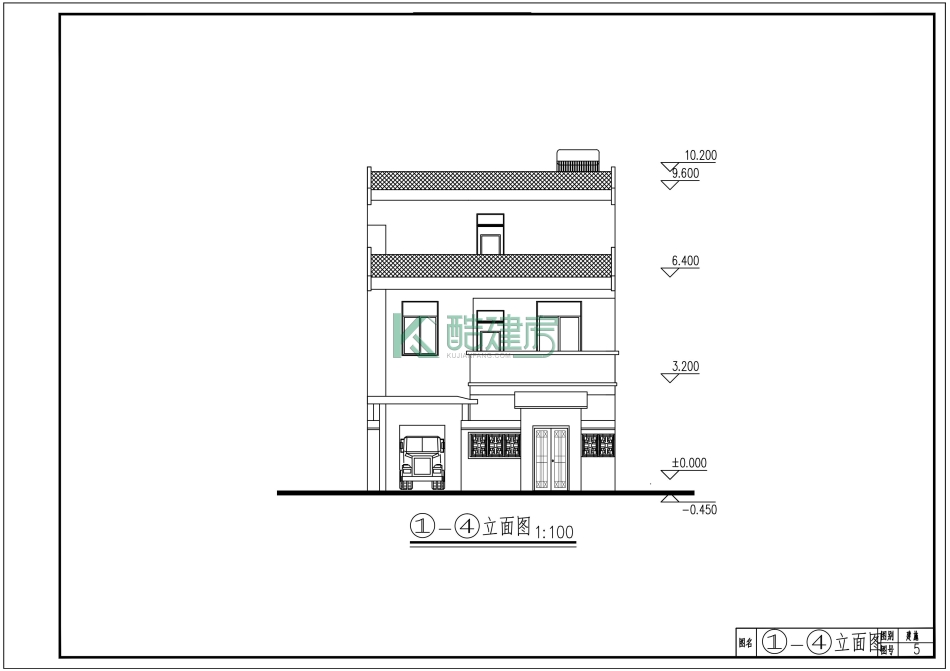

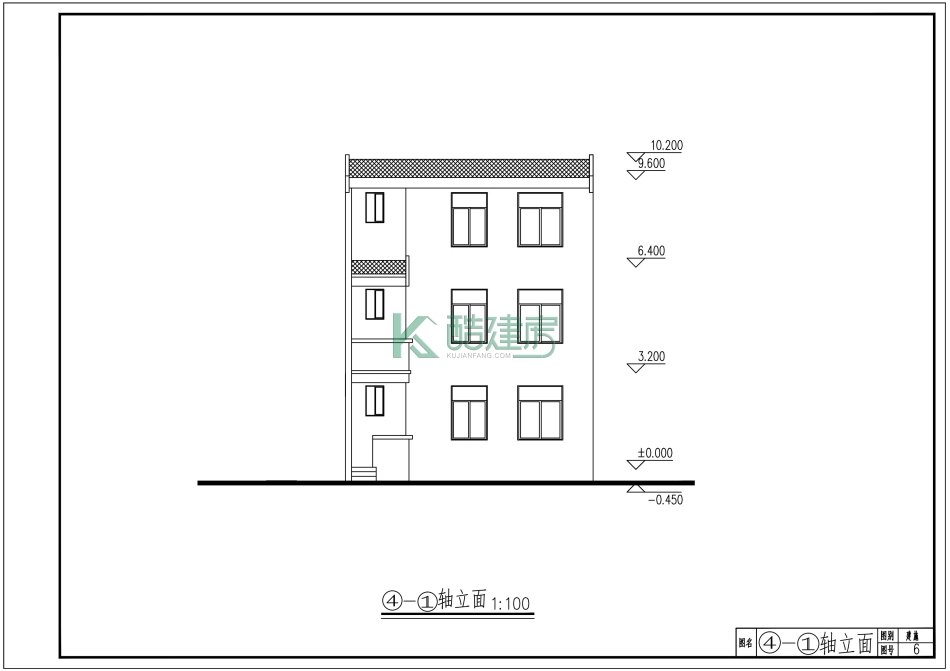

建筑图：门窗表、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、南立面图、北立面图、1-1剖面图、楼梯大样图、女儿墙大样图等；
结构图：结构设计说明（1）、结构设计说明（2）、基础平面设计图、基础详图、楼梯配筋详图、构造大样图、二层梁、板配筋图、三层梁、板配筋图、四层梁、板配筋图等；
功能布局

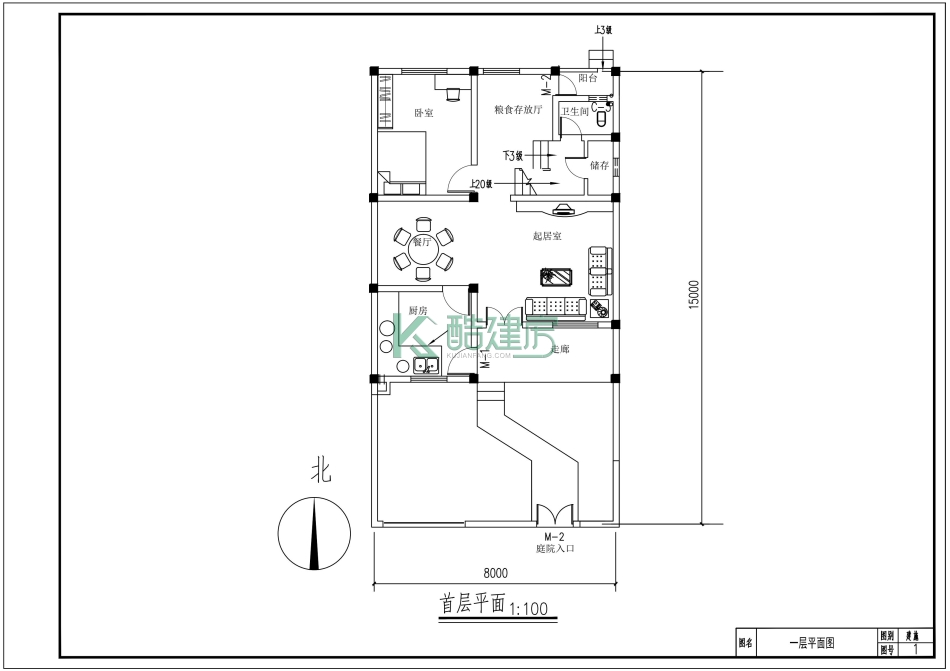

一层:卧室,粮食存放厅,阳台,卫生间,楼梯,储存室,餐厅,起居室,厨房,走廊;

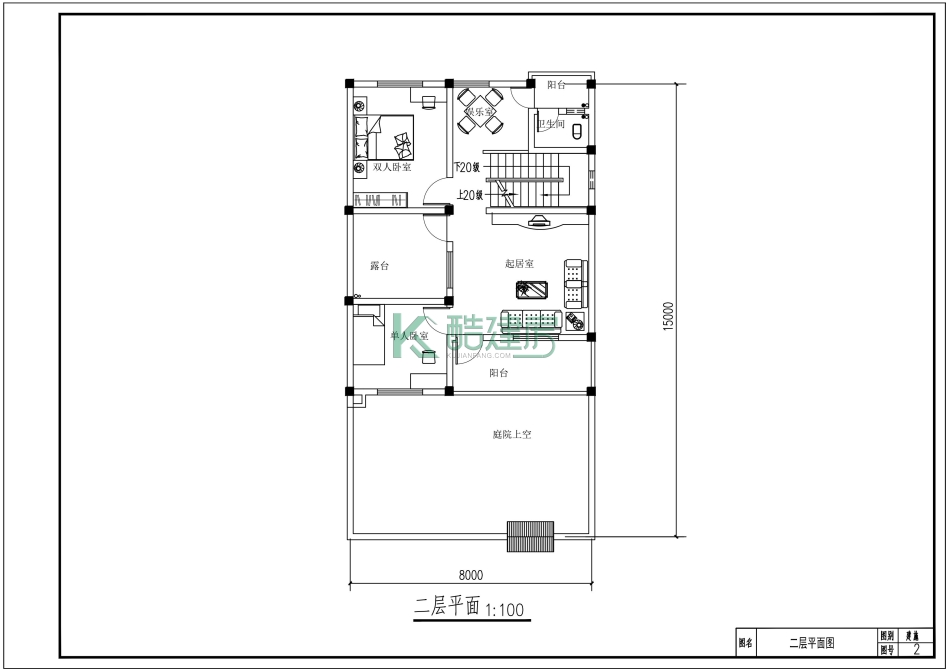

二层:双人卧室,娱乐室,2阳台,楼梯,露台,起居室,单人卧室,庭院上空;

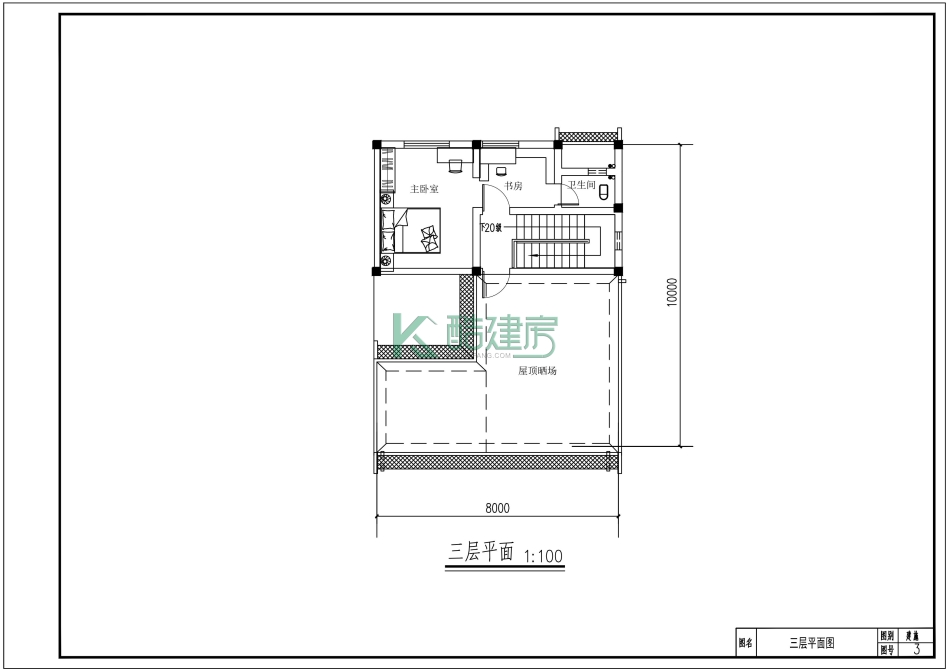

三层:主卧室,书房,卫生间,楼梯,屋顶晒场.
别墅效果图
