三层别墅设计图
>
三层中式别墅效果图实用小户型,占地88平方8×11米带露台花园阳台农村独栋自建房设计图
三层中式别墅效果图实用小户型,占地88平方8×11米带露台花园阳台农村独栋自建房设计图
图纸价格：￥0.00 图纸编号：13268
- 开间面宽：8米
- 进深长度：11米
- 占地面积：88平米
- 主体造价：21.15万元
- 别墅层数：
三层
- 别墅类型：
独栋 自建房
- 别墅风格：
中式
- 特色属性：
实用 小户型
- 开间房数：
二间房
- 结构形式：
砖混
- 别墅位置：
云南怒江
- 功能用房：
露台 花园 阳台
- 浏览次数：72
图纸说明
设计功能：
一层客厅与半开放性的餐厅空间给人似合似离的感觉，变化有致。
二层卧室连接密切，同时又相互独立，实用。
三层设置大屋顶花园，丰富家庭交流活动形式。
建筑外观：
本建筑为中式小别墅，底层浅灰贴砖加以上层的米黄色，对比鲜明，避免单调。入口庭院、露台和屋顶花园的设置使丰富建筑情调，形式典雅。
图纸内容

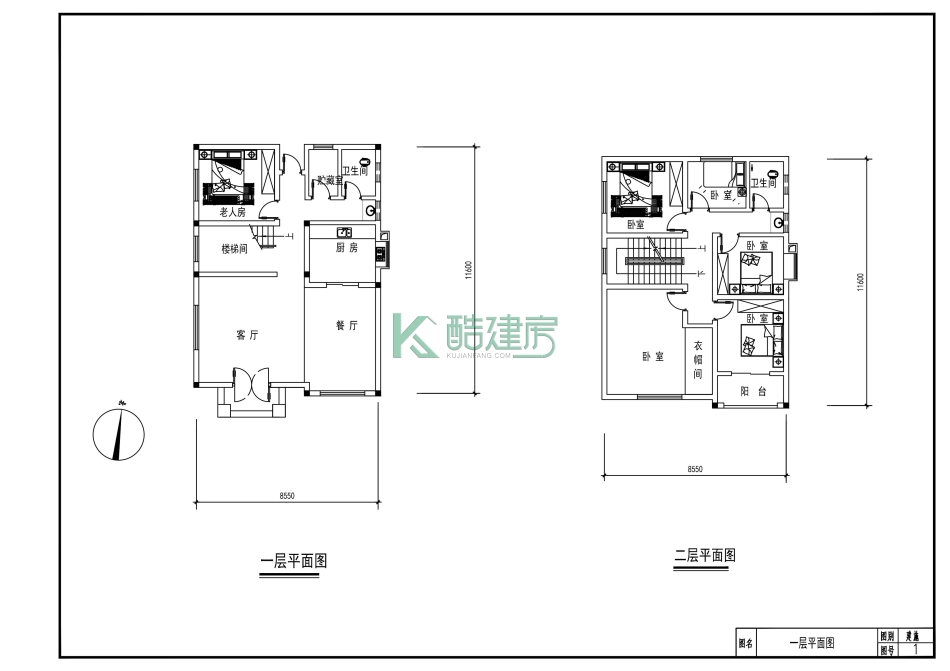

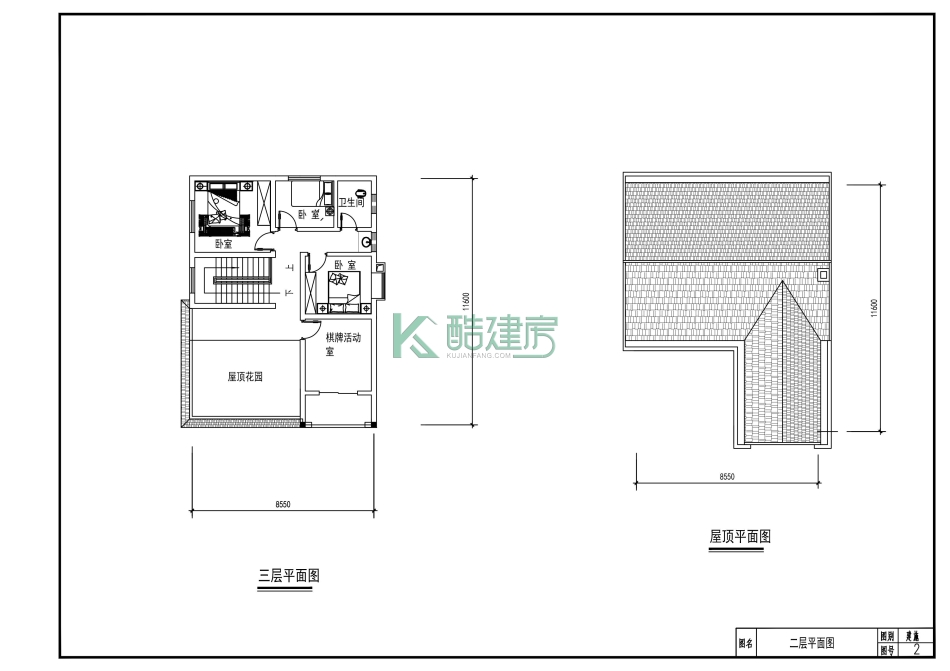

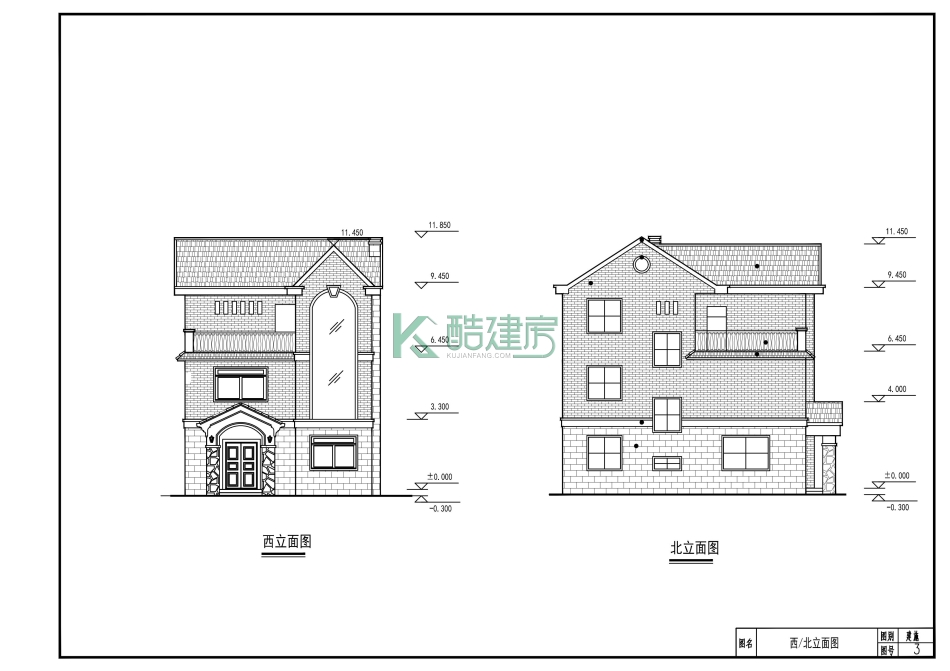

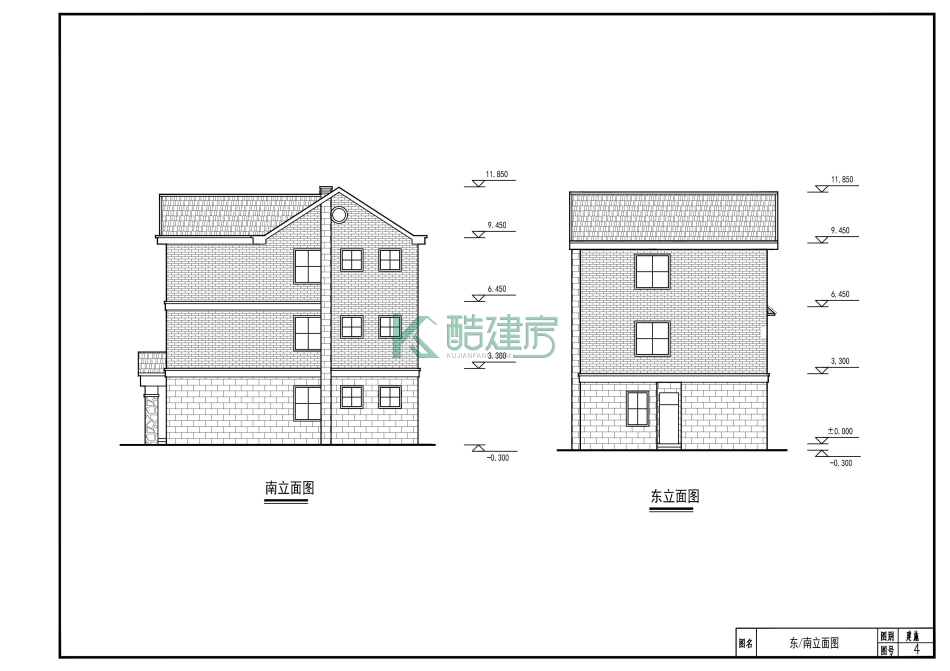

建筑图：一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、西、北立面图、东、南立面图、1-1剖面图等；
结构图：结构设计总说明、基础平面设计图、基础说明、基础详图、第2层梁结构平面设计图、第3层梁结构平面设计图、夹层梁结构平面设计图、屋面层梁结构平面设计图、第2层结构平面设计图、第3层结构平面设计图、夹层结构平面设计图、屋面层结构平面设计图等；
功能布局
一层:老人房,贮藏室,卫生间,楼梯间,厨房,客厅,餐厅;
二层:5卧室,卫生间,楼梯,衣帽间,阳台;
三层:3卧室,卫生间,楼梯,屋顶花园,棋牌活动室.
