三层别墅设计图
>
三层美式别墅效果图豪华小户型,占地130平方10×13米带露台旋转楼梯阳台农村独栋小别墅设计图
三层美式别墅效果图豪华小户型,占地130平方10×13米带露台旋转楼梯阳台农村独栋小别墅设计图
图纸价格:¥0.00 图纸编号:13260
- 开间面宽:10米
- 进深长度:13米
- 占地面积:130平米
- 主体造价:43.12万元
- 别墅层数:
三层
- 别墅类型:
独栋 别墅
- 别墅风格:
美式
- 特色属性:
豪华 小户型
- 开间房数:
三间房
- 结构形式:
框架
- 别墅位置:
云南昭通
- 功能用房:
露台 旋转楼梯 阳台
- 浏览次数:78
图纸说明
设计功能:
一层大面积客厅使室内开放性增强,高级豪华,旋转楼梯形式避免空间单调。
二层阳台位于入口上方,方便交流。
三层南向大露台和阳台对室外交流性进一步增强。
建筑外观:
该建筑为中式小别墅,入口出采用欧式落柱加坡顶做法,使入口形象突出,同时也丰富立面效果。
图纸内容

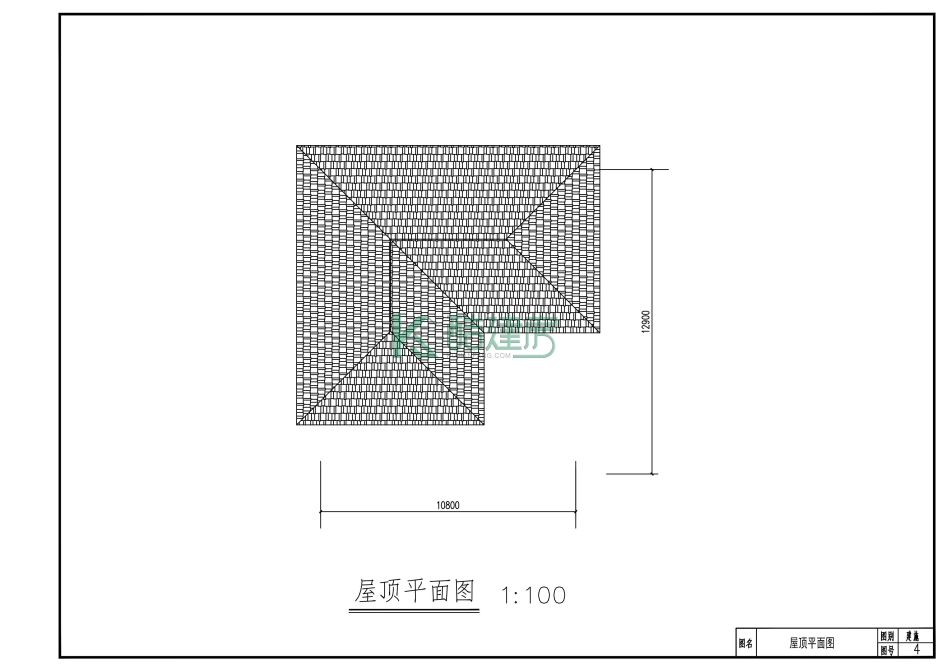

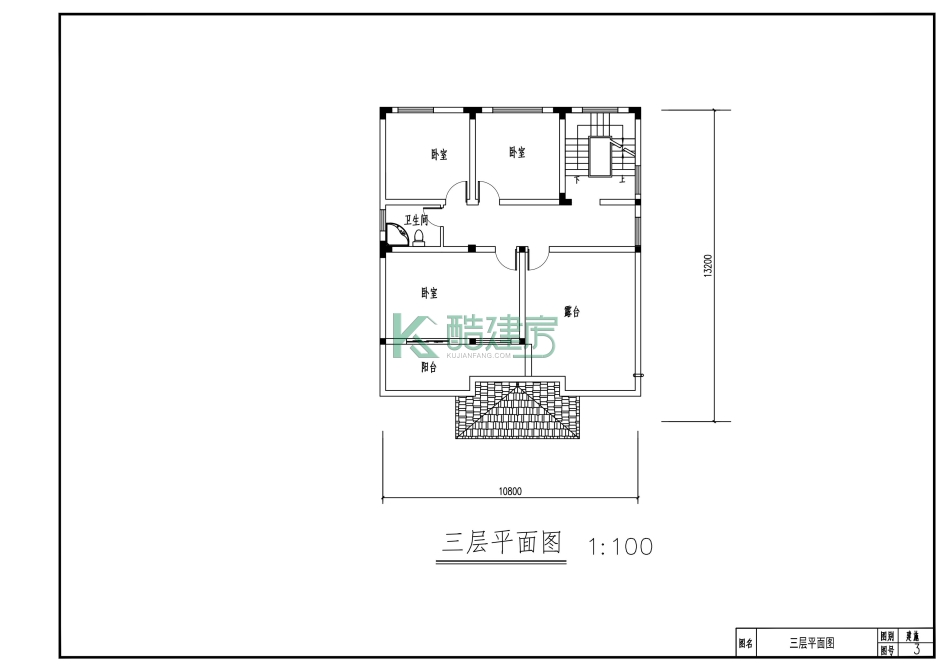

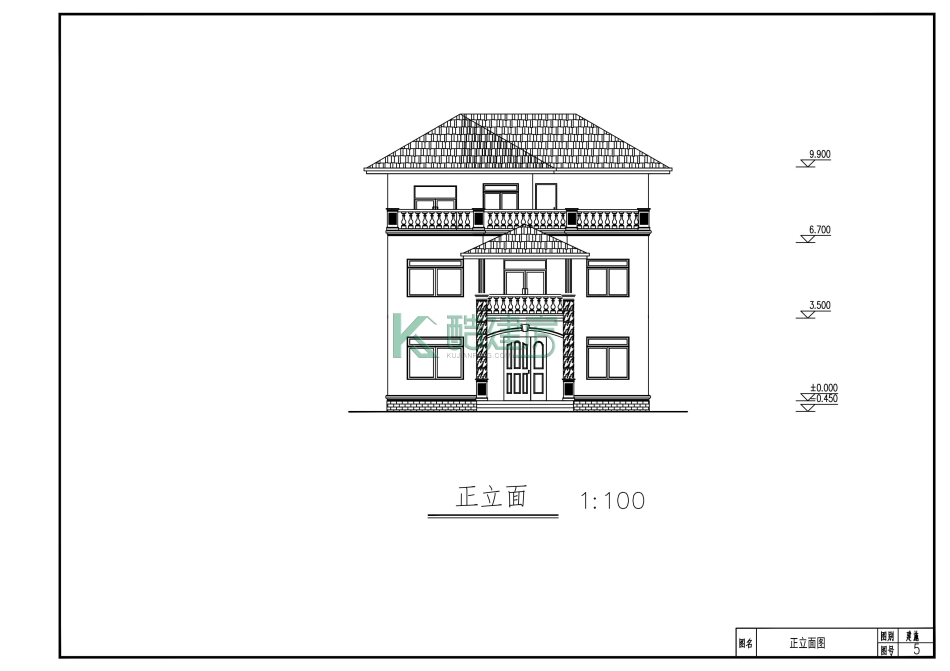

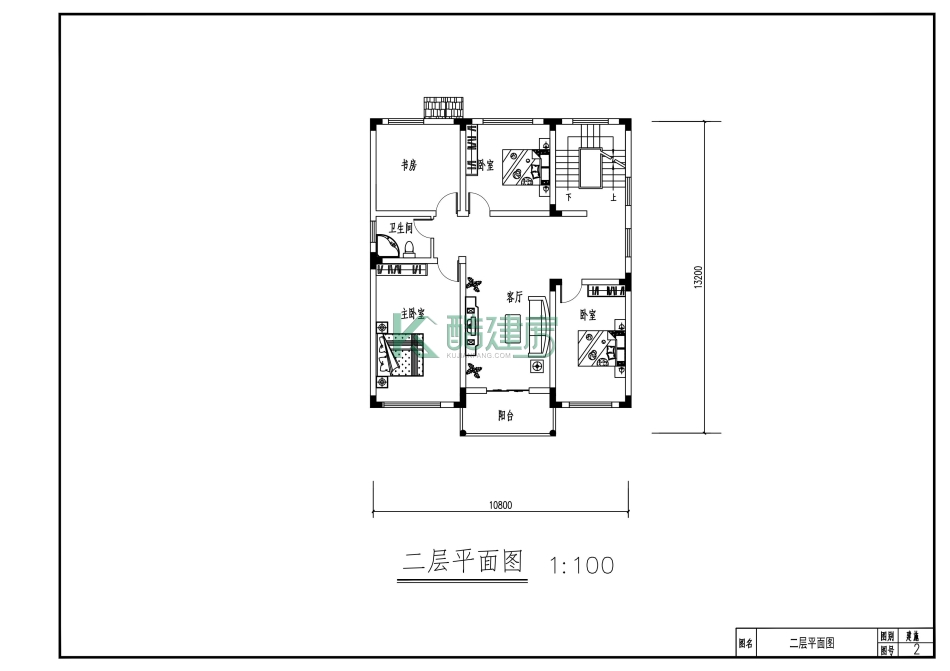

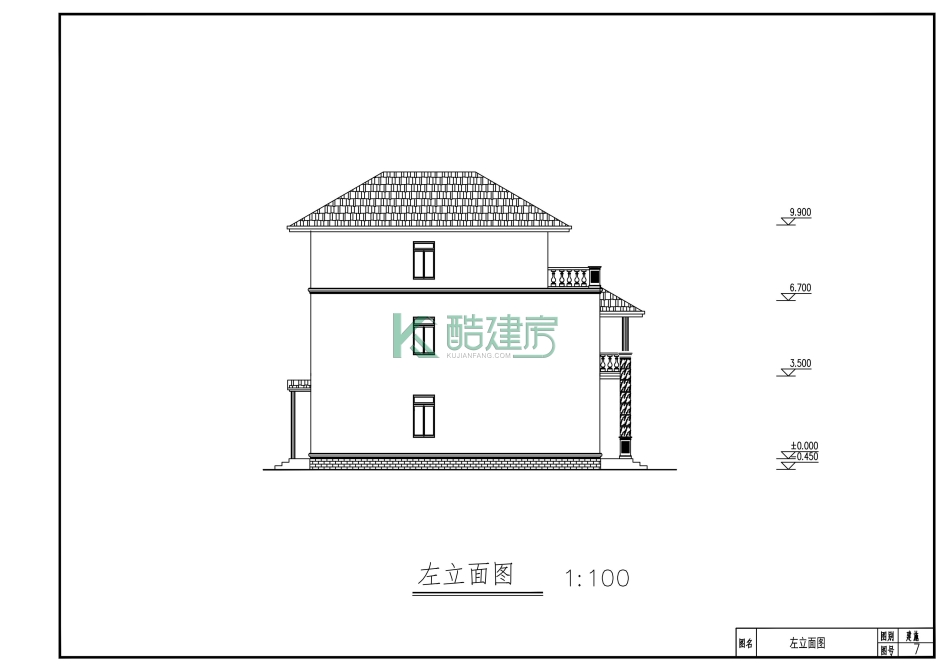

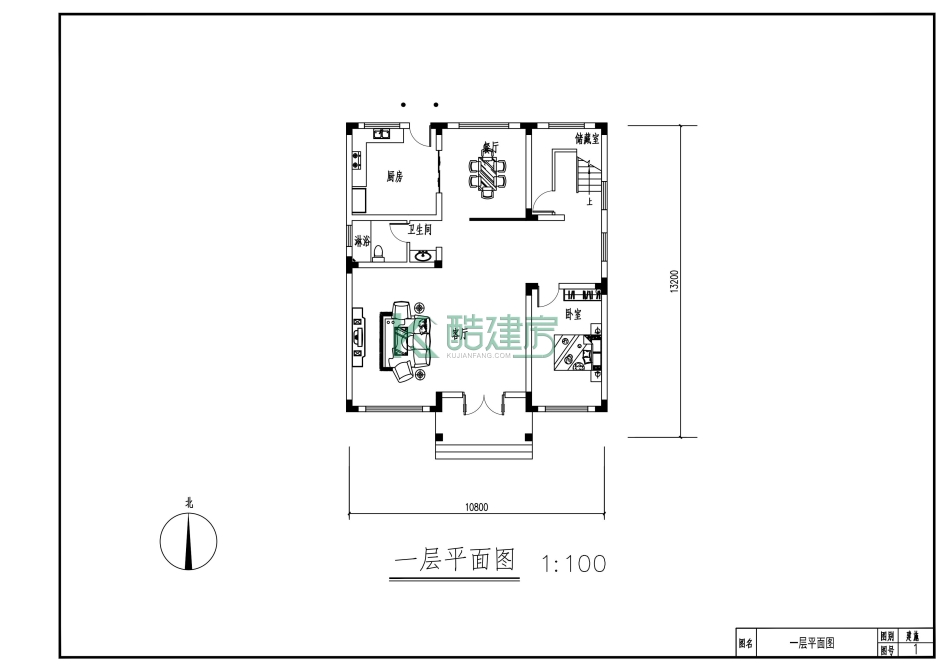

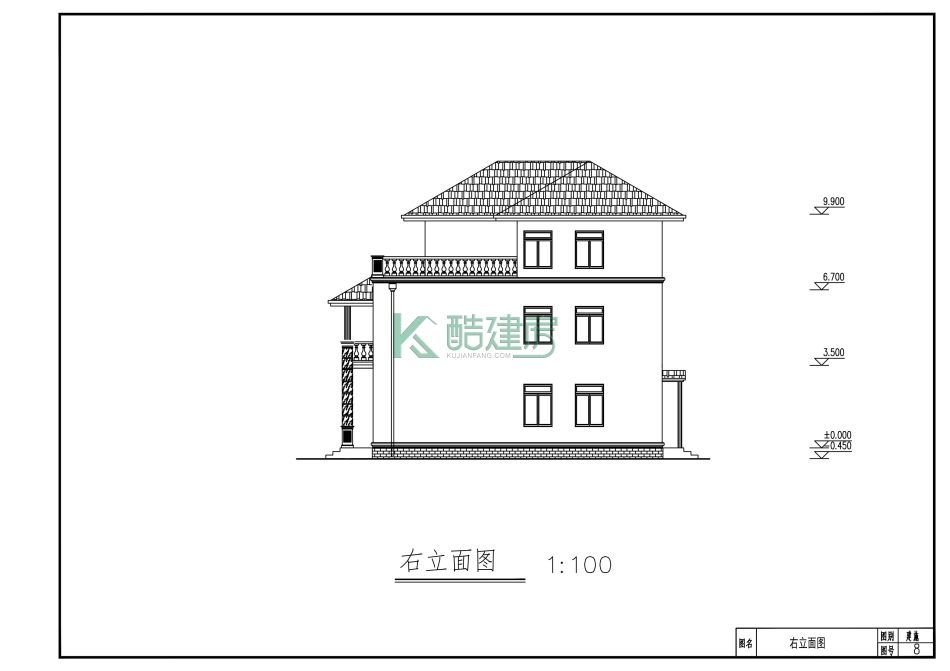

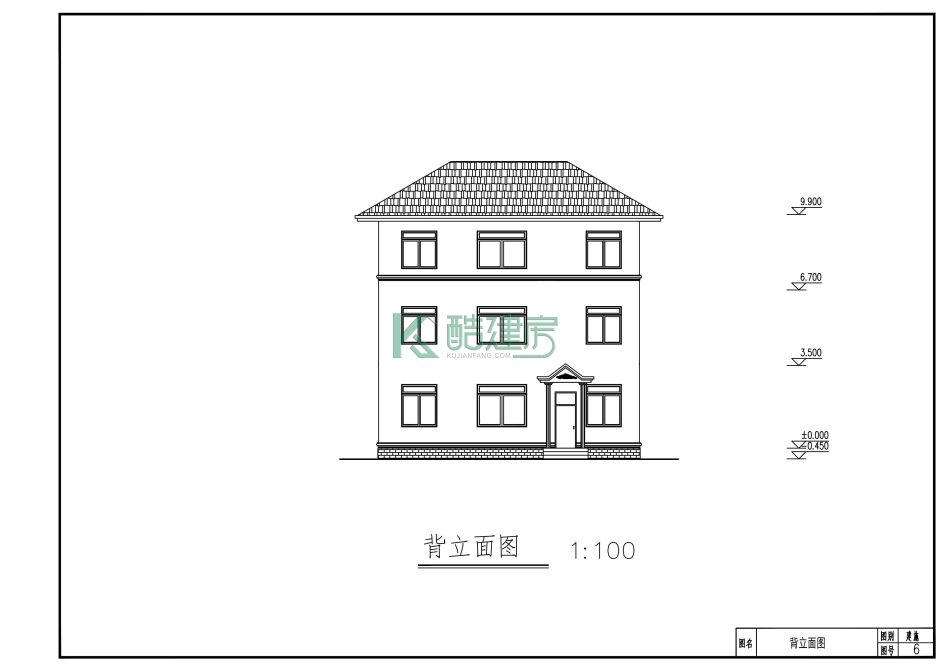

建筑图:设计说明、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、正立面图、背立面图、左立面图、右立面图、1-1剖面图等;
结构图:结构设计总说明(一)、结构设计总说明(二)、一层柱平法施工图、二层梁平法施工图、二层板配筋图、二层柱平法施工图、三层梁平法施工图、三层板配筋图、三层柱平法施工图、闷顶层梁平法施工图、闷顶层板配筋图、屋脊梁平法施工图、坡屋面板配筋图、楼梯结构剖面图、楼梯结构详图(一)、楼梯结构详图(二)等;
给排水:给排水设计说明、一层给排水平面设计图、二层给排水平面设计图、三给排水平面设计图、屋顶给排水平面设计图、给排水系统原理图等;
电气图:电气设计说明、一层强电平面设计图、二层强电平面设计图、三层强电平面设计图、屋顶防雷平面设计图等;
功能布局
一层:厨房,餐厅,储藏室,楼梯,淋浴间,卫生间,客厅,卧室;
二层:书房,2卧室,楼梯,卫生间,主卧室,客厅,阳台;
三层:楼梯,卫生间,2露台.
