三层中式别墅效果图实用优雅,占地323平方19×17米带车库地下室露台旋转楼梯农村独栋小别墅设计图
三层中式别墅效果图实用优雅,占地323平方19×17米带车库地下室露台旋转楼梯农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：13226
- 开间面宽：19米
- 进深长度：17米
- 占地面积：323平米
- 主体造价：55.44万元
- 别墅层数：
三层
- 别墅类型：
独栋 别墅
- 别墅风格：
中式
- 特色属性：
实用 优雅
- 开间房数：
四间房
- 结构形式：
框架
- 别墅位置：
四川甘孜
- 功能用房：
车库 地下室 露台 旋转楼梯
- 浏览次数：45
图纸说明
设计功能：
地下层卧室私密性好，以采光井进行采光。通过旋转楼梯联通一层，为空间增添些许趣味。
底层交通流线清晰合理，设置有多个通往室外的出口，实用方便。
二层功能围绕旋转楼梯进行布置，并设置有豪华大卫生间，实用性强。
建筑外观：
建筑以红砖白墙为主，红色坡屋顶呼应整个建筑的色调，整体协调一致。整个建筑立面形体错落合理，凹凸有致。
图纸内容

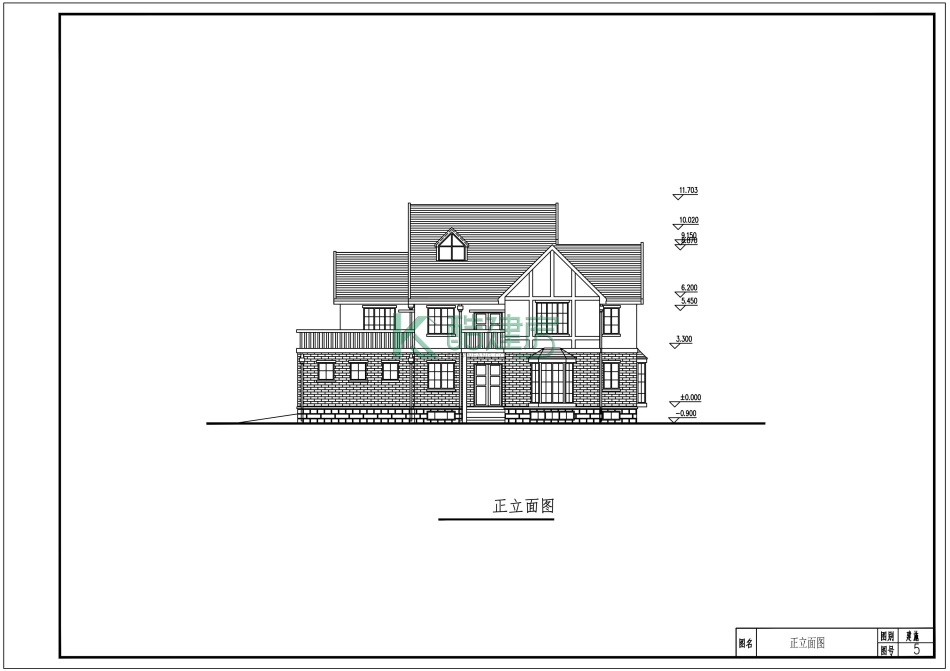

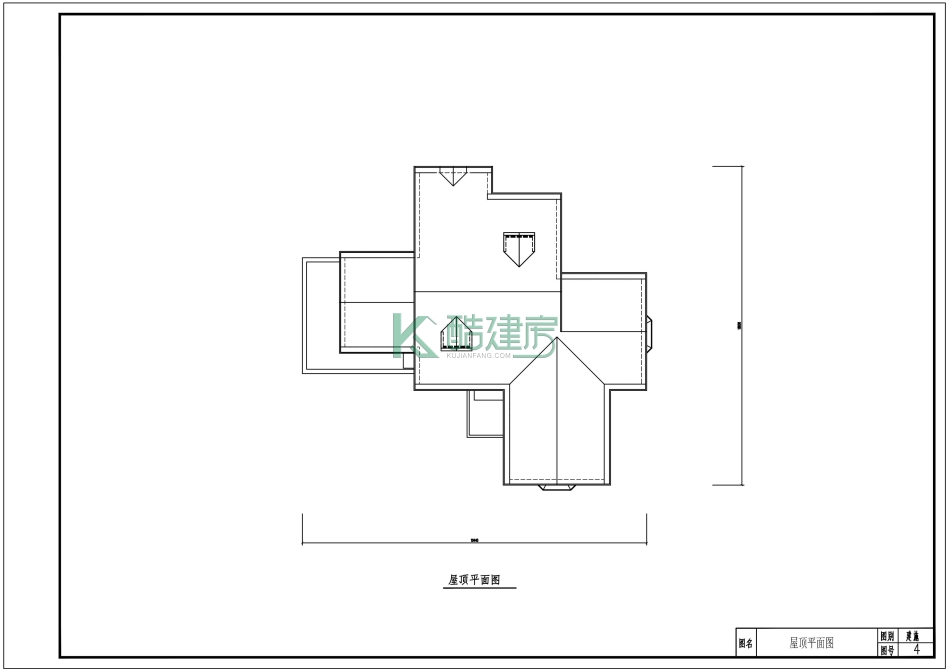

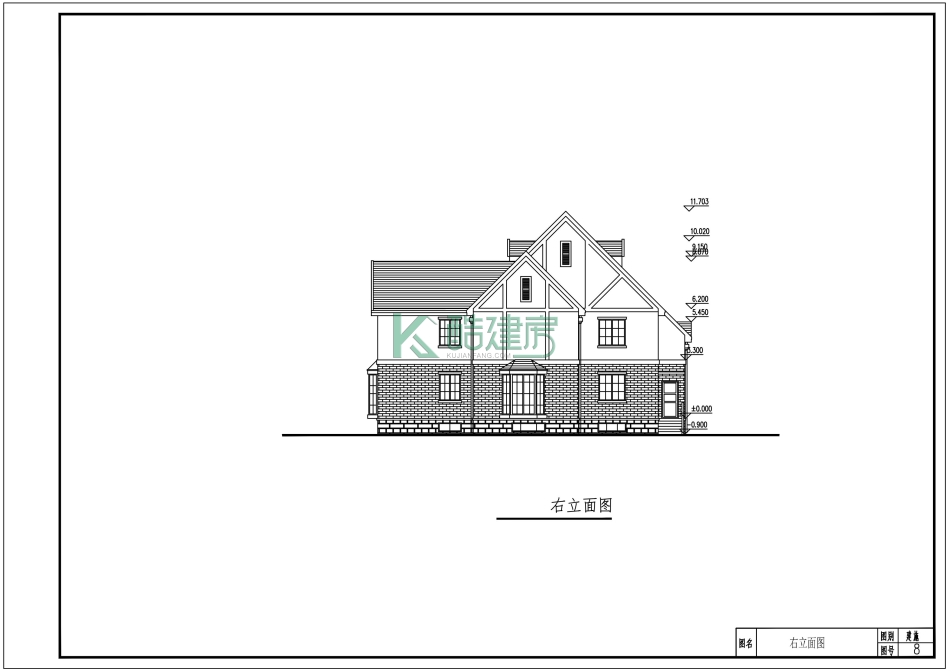

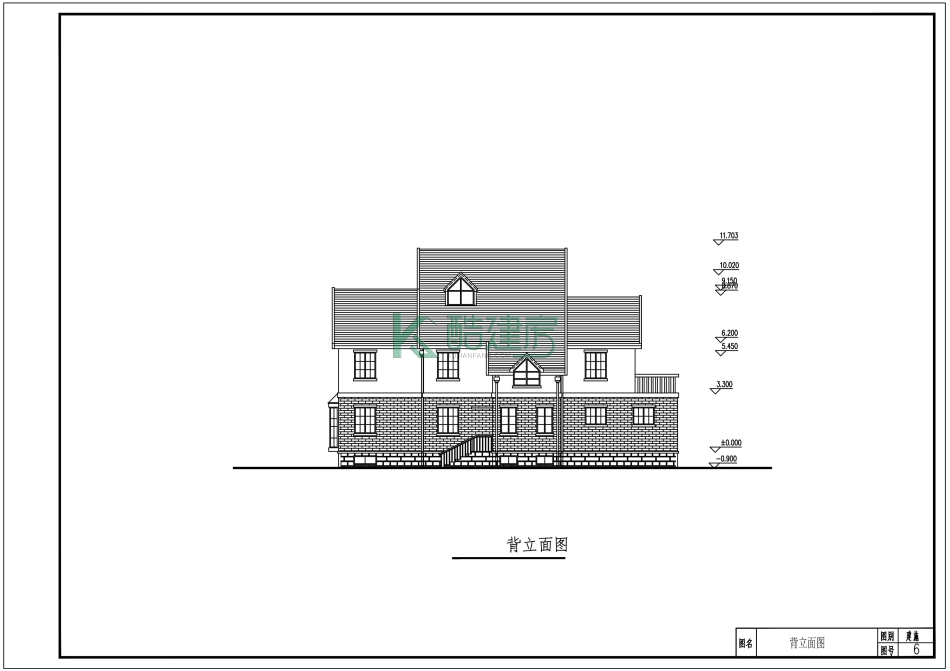

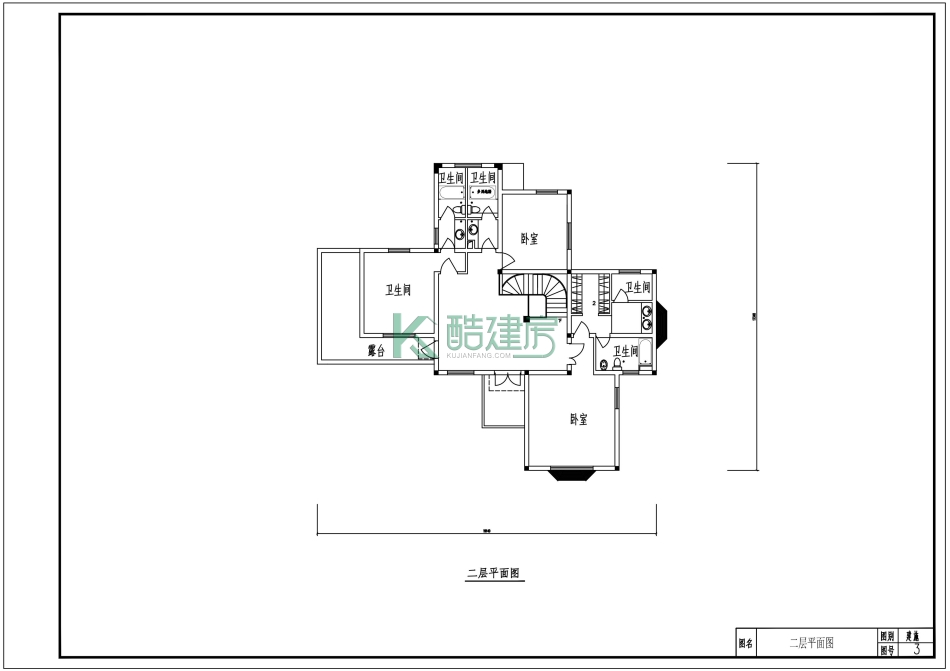

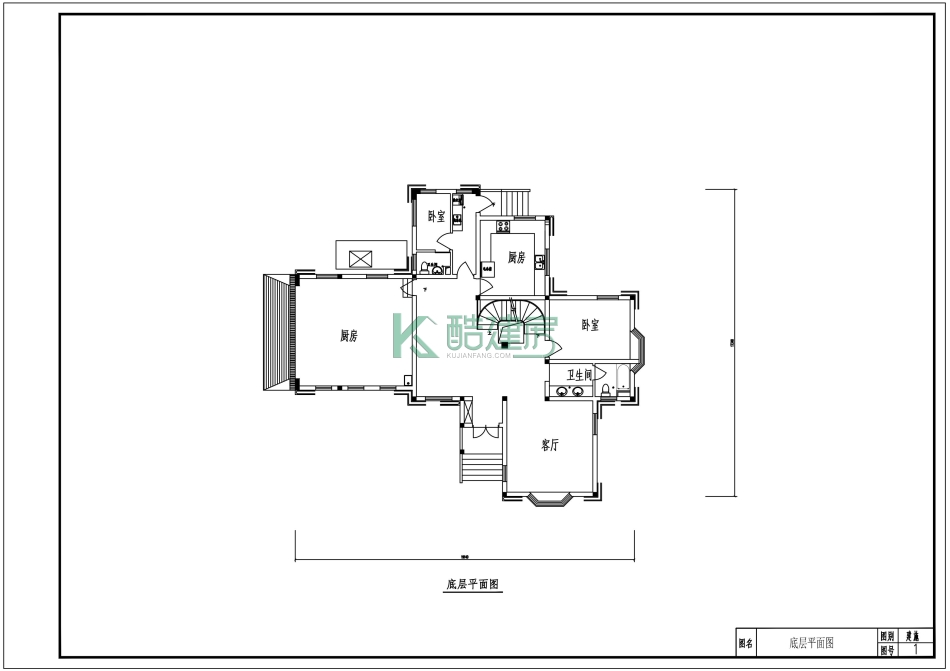

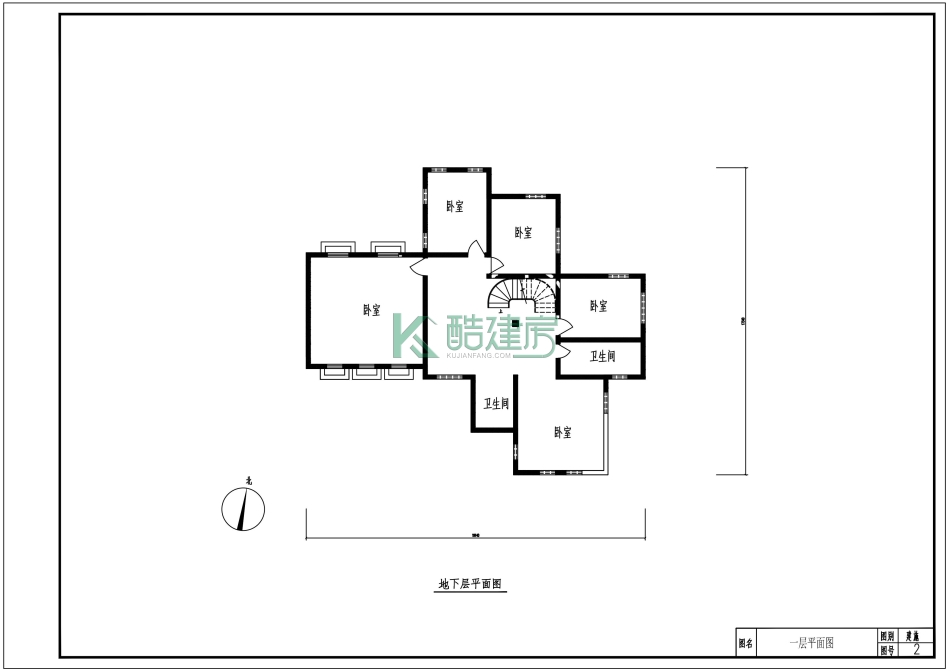

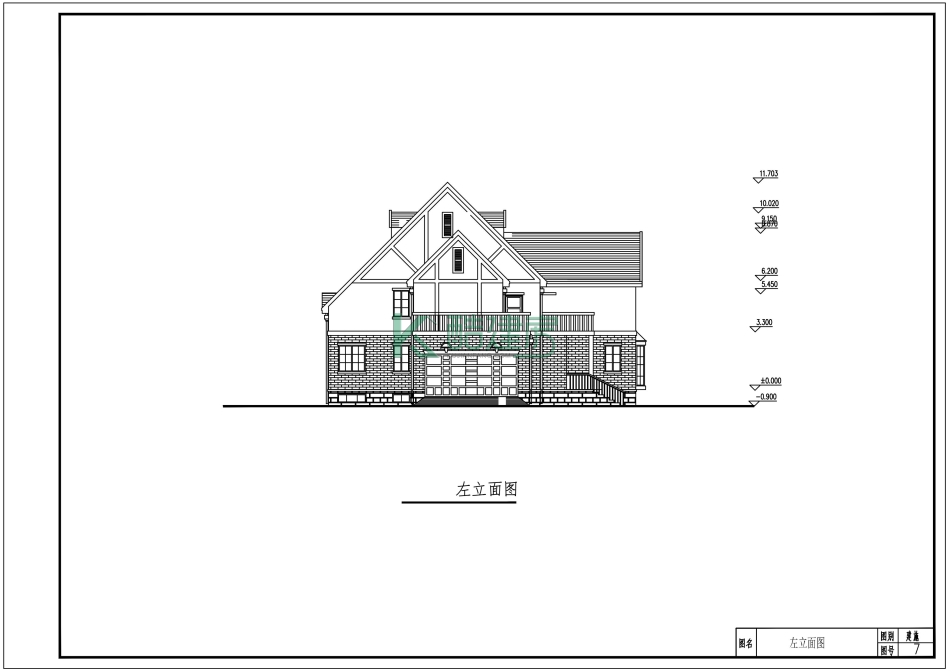

建筑图：地下层平面设计图、底层平面设计图、二层平面设计图、屋顶平面设计图、立面图（一）、立面图（二）、立面图（三）、立面图（四）、1-1剖面图、大样图（一）、大样图（二）、门窗表等；
功能布局
地下室：健身房1，健身房2，视听室1，储藏室，视听室2，家庭娱乐室，休闲厅，旋转楼梯
一层：车库，旋转楼梯，客厅，厨房，餐厅，玄关，客房，卫生间，工人房，卫生间，洗衣房
二层：主卧，主卫，更衣室，储藏室，洗手间，露台，家庭起居室，卧室，卫生间，卫生间，卧室，露台
