三层别墅设计图
>
三层欧式别墅效果图个性新式,占地187平方11×17米带车库露台天井阳台农村独栋小别墅设计图
三层欧式别墅效果图个性新式,占地187平方11×17米带车库露台天井阳台农村独栋小别墅设计图
图纸价格:¥0.00 图纸编号:13224
- 开间面宽:11米
- 进深长度:17米
- 占地面积:187平米
- 主体造价:35.62万元
- 别墅层数:
三层
- 别墅类型:
独栋 别墅
- 别墅风格:
欧式
- 特色属性:
个性 新式
- 开间房数:
三间房
- 结构形式:
砖混
- 别墅位置:
四川雅安
- 功能用房:
车库 露台 天井 阳台
- 浏览次数:50
图纸说明
设计功能:
一层布局空间紧致,墙体隔断少,便于活动。
二层由一双跑楼梯相通,各房间有走道相联系。
三层面积缩小,并在西南设置露台,方便进行晾晒。
建筑外观:
别墅地形有部分高差,入口设在东侧,出挑围栏由金属框围着,各层错落有致,别墅将欧式风格的屋顶做法和现代风格的简约装饰融合在了一起。
图纸内容

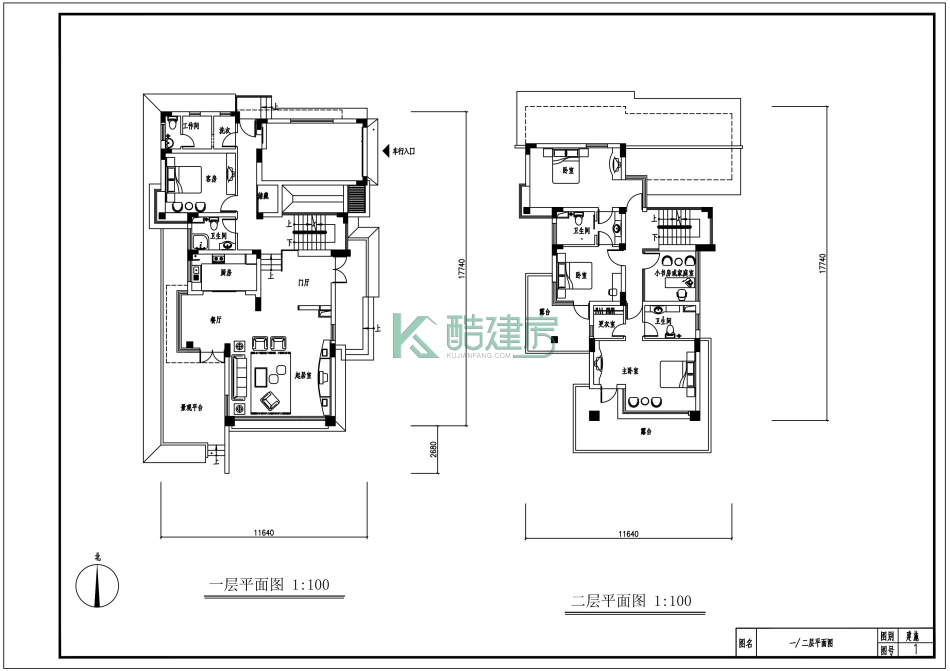

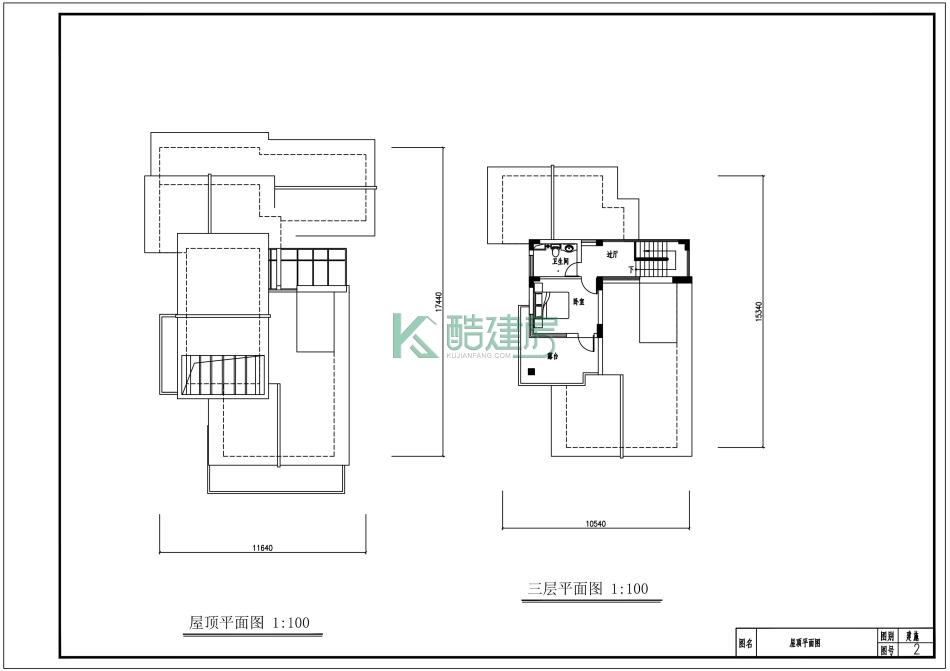

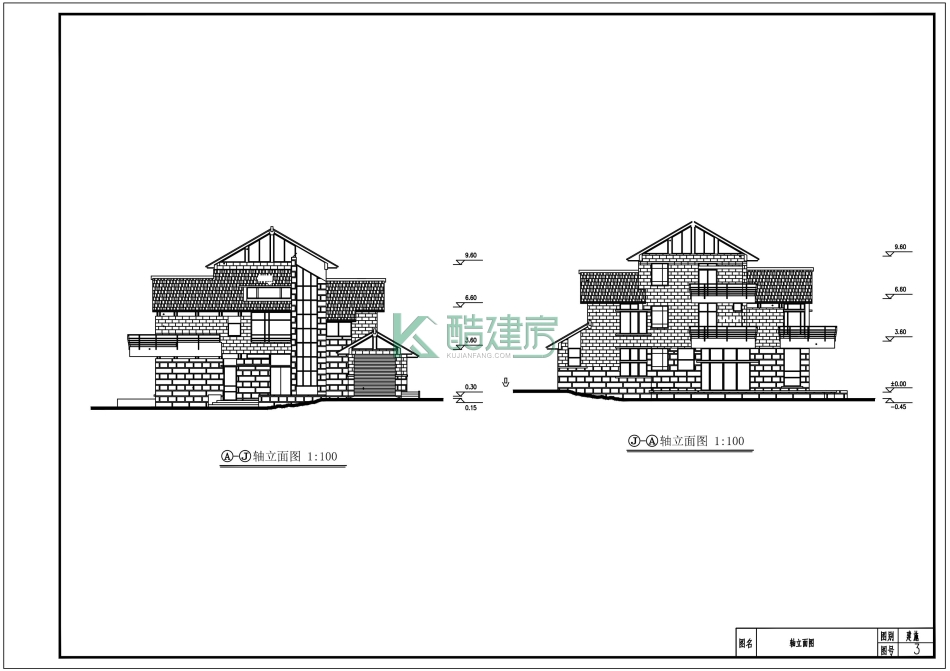

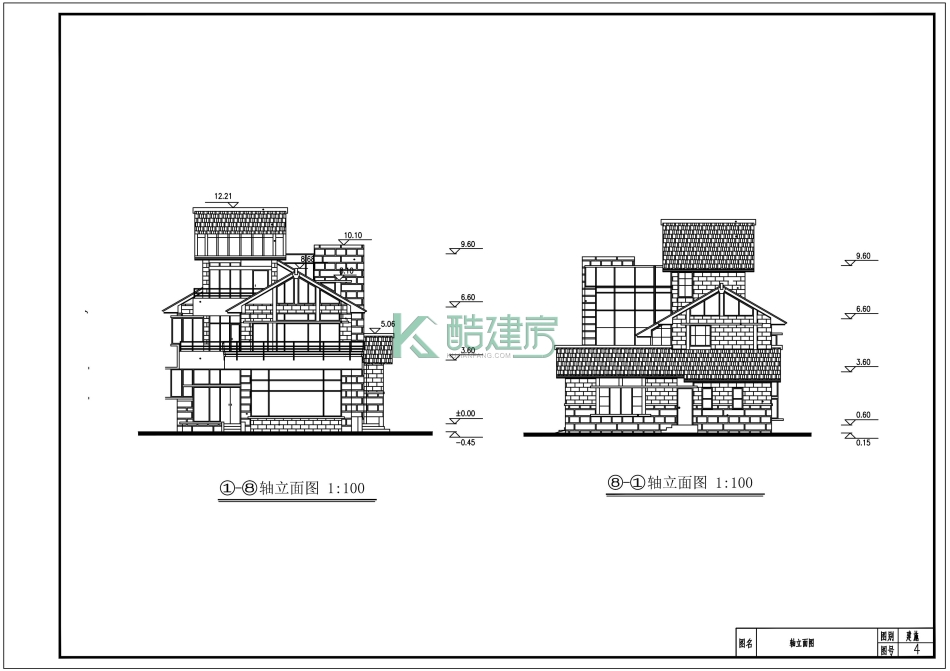

建筑图:一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、轴立面图(一)、轴立面图(二)、A-A剖面图、大样图(一)、大样图(二)等;
功能布局
一层:2卫生间,工作间,洗衣间,客房,储藏间,车库,通风采光井,车行入口,楼梯,厨房,餐厅,门厅,景观平台,起居室;
二层:2卧室,2卫生间,楼梯,小书房或家庭室,2露台,更衣室,主卧室;
三层:卫生间,过厅,楼梯,卧室,露台.
