三层欧式别墅效果图小户型美观,占地108平方9×12米带车库露台阳台农村独栋小别墅设计图
三层欧式别墅效果图小户型美观,占地108平方9×12米带车库露台阳台农村独栋小别墅设计图
图纸价格:¥0.00 图纸编号:13253
- 开间面宽:9米
- 进深长度:12米
- 占地面积:108平米
- 主体造价:23.18万元
- 别墅层数:
三层
- 别墅类型:
独栋 别墅
- 别墅风格:
欧式
- 特色属性:
小户型 美观
- 开间房数:
三间房
- 结构形式:
砖混
- 别墅位置:
安徽宿州
- 功能用房:
车库 露台 阳台
- 浏览次数:85
图纸说明
设计功能:
一层餐厅客厅融为一体,通透宽敞,老人房南向,适宜居住。
二层卧室格局分散,独立性强,互不干扰。
三层卧室私密性强,视野开阔。
立面设计:
大面积砖石贴面运用,增加了别墅的材质的层次感,坡屋顶错落有致,旁侧烟筒用于点缀别墅的复古感,别墅将欧式风格的屋顶做法和现代风格的简约装饰融合在了一起。
图纸内容

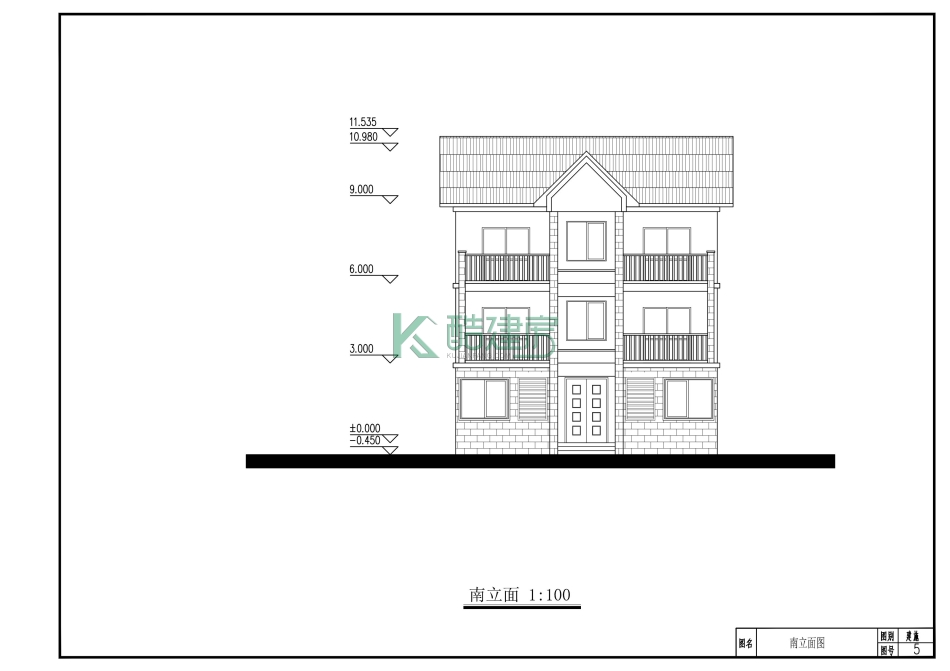

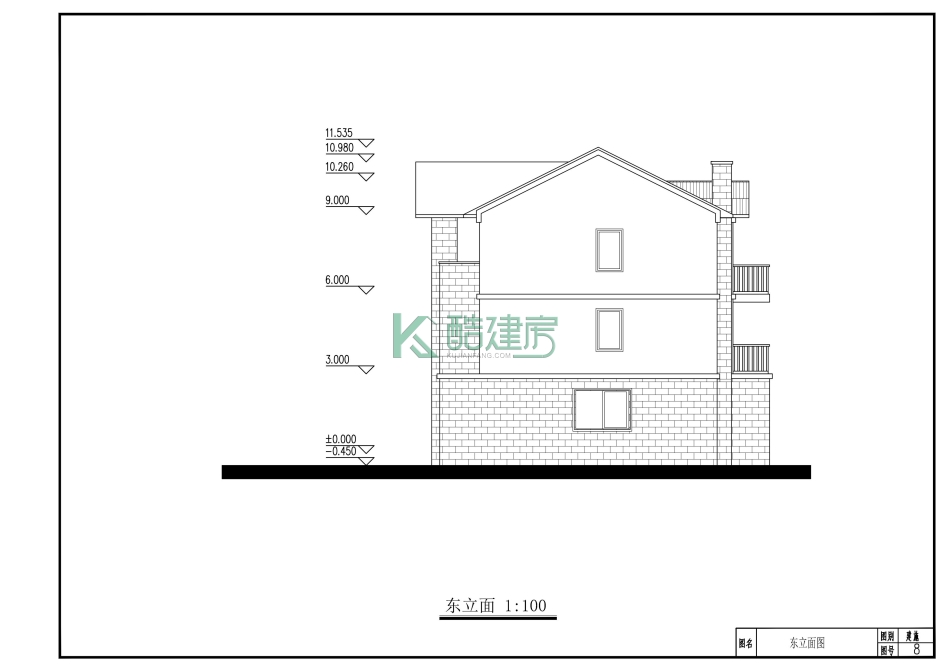

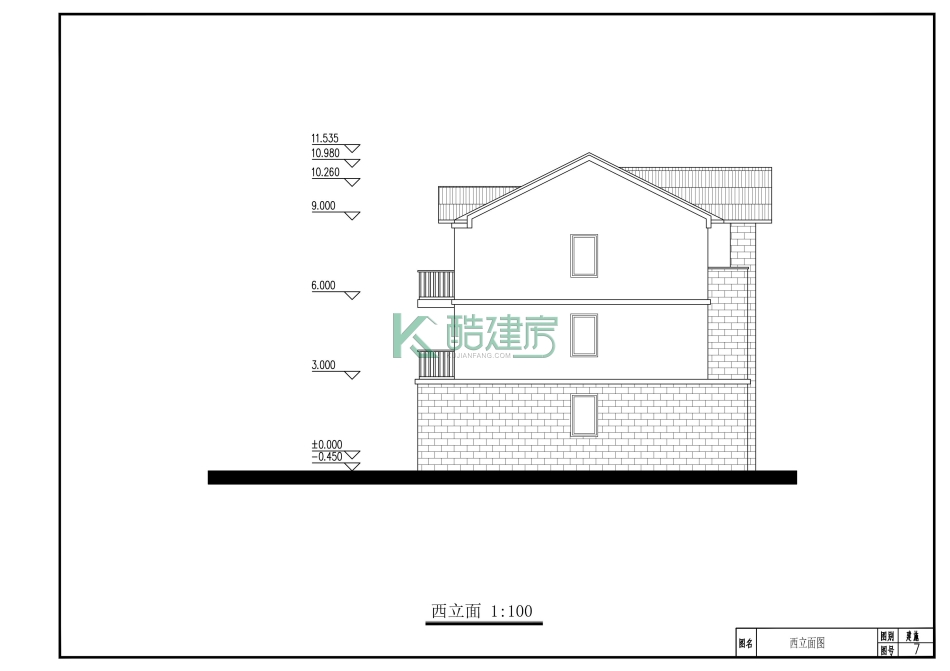

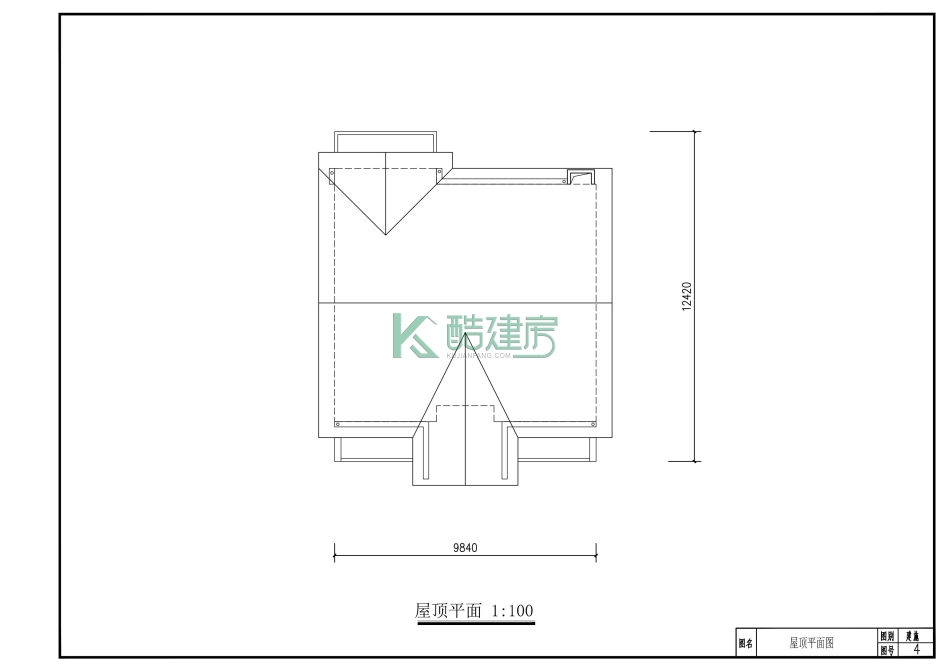

建筑图:设计说明1、设计说明2、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、南立面图、北立面图、西立面图、东立面图、A-A剖面图1、A-A剖面图2等;
结构图:结构设计说明、基础平面施工图、一层梁平法施工图、二层梁平法施工图、三层梁平法施工图、屋面梁平法施工图、板顶标高为-0.050板配筋图、板顶标高为2.950板配筋图、板顶标高为5.950板配筋图、屋面板配筋图等;
给排水:给排水设计说明、图例、给排水设计说明、图例2、给排水设计说明、图例3、给排水设计说明、图例4、给排水设计说明、图例5、一层给排水平面设计图、二层给排水平面设计图、三层给排水平面设计图、屋顶层给排水平面设计图、生活给水及雨水排水系统示意图、生活排水系统示意图、卫生间给排水详图等;
电气图:电气设计总说明、电气节能设计专篇、防雷、接地及安全设计说明、配电箱系统、一层照明平面设计图、二层照明平面设计图、三层照明平面设计图、一层配电及插座平面设计图、二层配电及插座平面设计图、三层配电及插座平面设计图、一层等电位接地平面设计图、二层等电位接地平面设计图、三层等电位接地平面设计图等;
功能布局

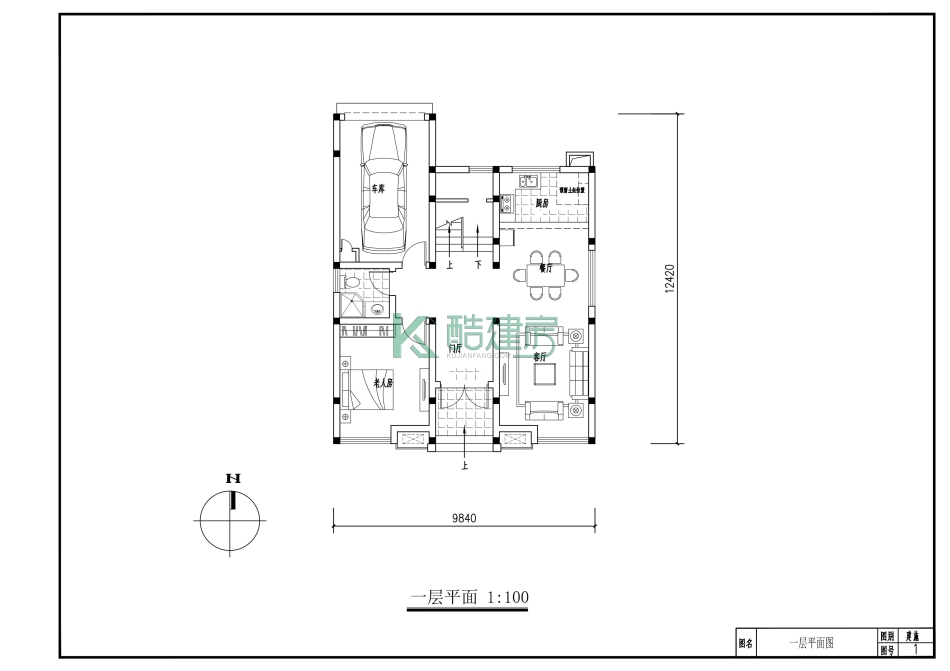

一层:车库,楼梯,卫生间,餐厅,厨房,客厅,门厅,老人房,卫生间

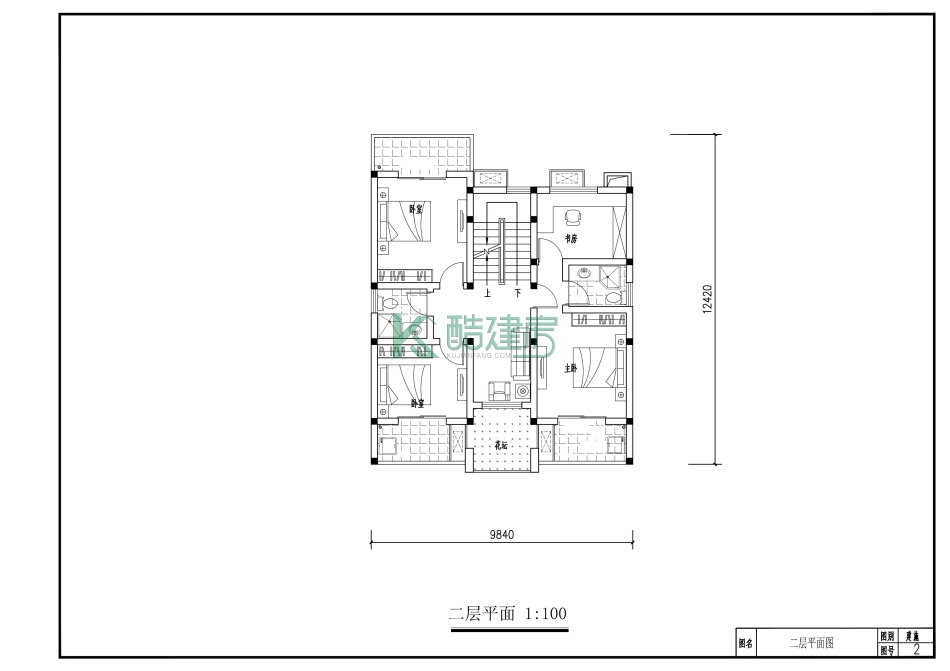

二层:卧室,阳台,楼梯,书房,主卧,主卫,阳台,起居室,花坛,卧室,卫生间,阳台

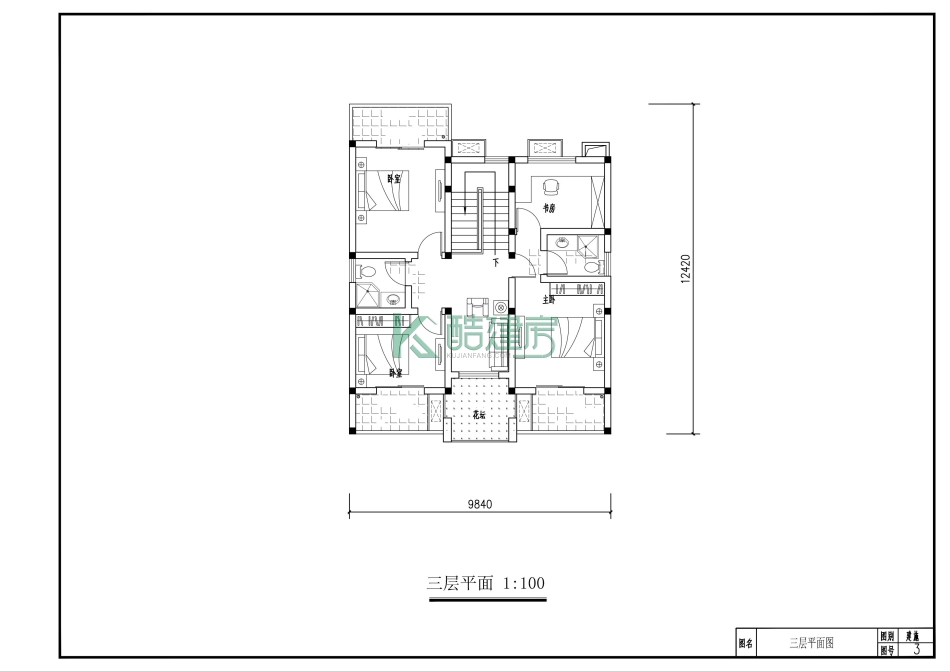

三层:卧室,楼梯,书房,主卫,主卧,露台,花坛,卧室,卫生间,露台,起居室
别墅效果图
