三层别墅设计图
>
三层欧式别墅效果图新款经典,占地224平方14×16米带车库露台阳台农村独栋小别墅设计图
三层欧式别墅效果图新款经典,占地224平方14×16米带车库露台阳台农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：13081
- 开间面宽：14米
- 进深长度：16米
- 占地面积：224平米
- 主体造价：28.43万元
- 别墅层数：
三层
- 别墅类型：
独栋 别墅
- 别墅风格：
欧式
- 特色属性：
新款 经典
- 开间房数：
三间房
- 结构形式：
砖混
- 别墅位置：
广东广州
- 功能用房：
车库 露台 阳台
- 浏览次数：28
图纸说明
设计功能：
一层东侧设置独立车库空间，与主体用房相隔离，人车分流。
二层设客厅上空，扩宽一层视野，加大与二层的联系。
三层东侧的独立空间设置露台，与主用房相贯通。
建筑外观：
别墅分有三层高差，使建筑看起来错落有致，入口至顶的整体突出，用柱子来连接支撑，突出中心位置，使人一眼明了建筑的个出入方向
图纸内容

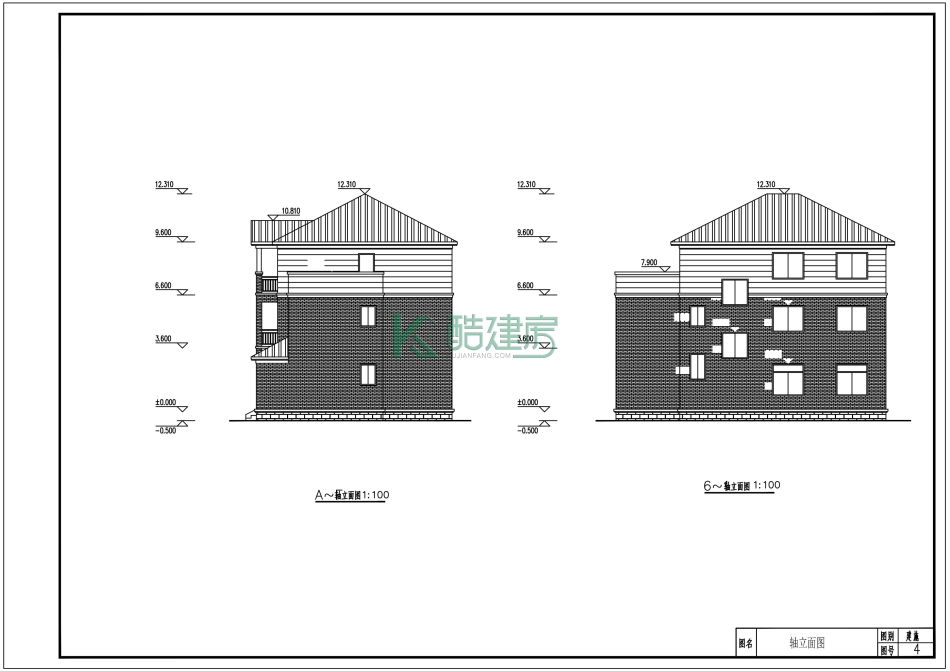

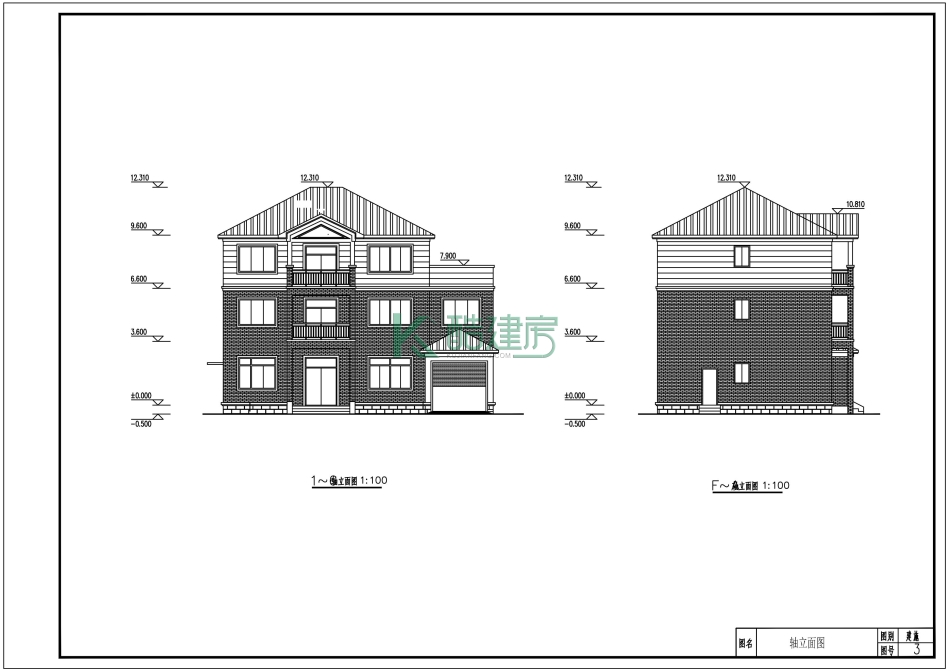

建筑图：设计说明、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、轴立面图、轴立面图（二）、1-1、A~A剖面图、大样图（一）、大样图（二）、大样图（三）等；
结构图：结构设计总说明、基础详图、基础平面布置设计图、基础详图、一层柱平面大样图、二层柱平面大样图、三层柱平面大样图、二层梁、板布置配筋图、三层梁、板布置配筋图、屋面梁、板布置配筋图、楼梯详图、大样图等；
给排水：给排水设计说明、图表、雨、污、废、给水系统原理图、卫生间大样平面、系统图、一层给排水平面设计图、二层给排水平面设计图、三层给排水平面设计图、屋面给排水平面设计图等；
电气图：一层电气平面设计图、二层电气平面设计图、三层电气、弱电平面设计图、屋顶防雷、基础接地平面设计图、一层弱电平面设计图、二层弱电平面设计图、配电系统图、电气设计说明、图表等；
功能布局

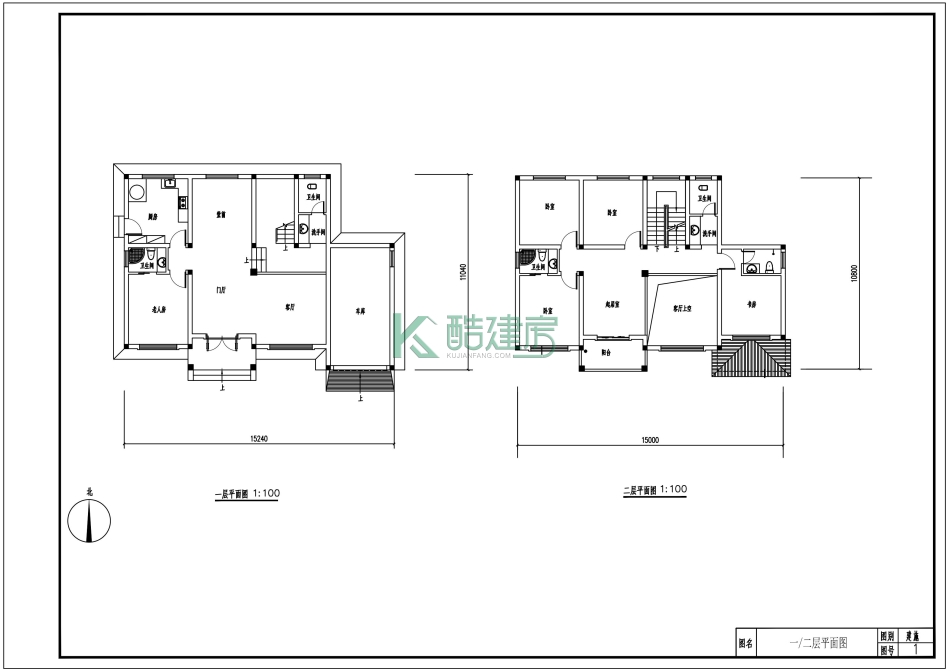

一层：厨房，堂前，门厅，老人房，卫生间，客厅，车库，洗手间，卫生间，楼梯
二层：卧室，卧室，楼梯，卫生间，洗手间，书房，卫生间，起居室，卧室，卫生间，阳台

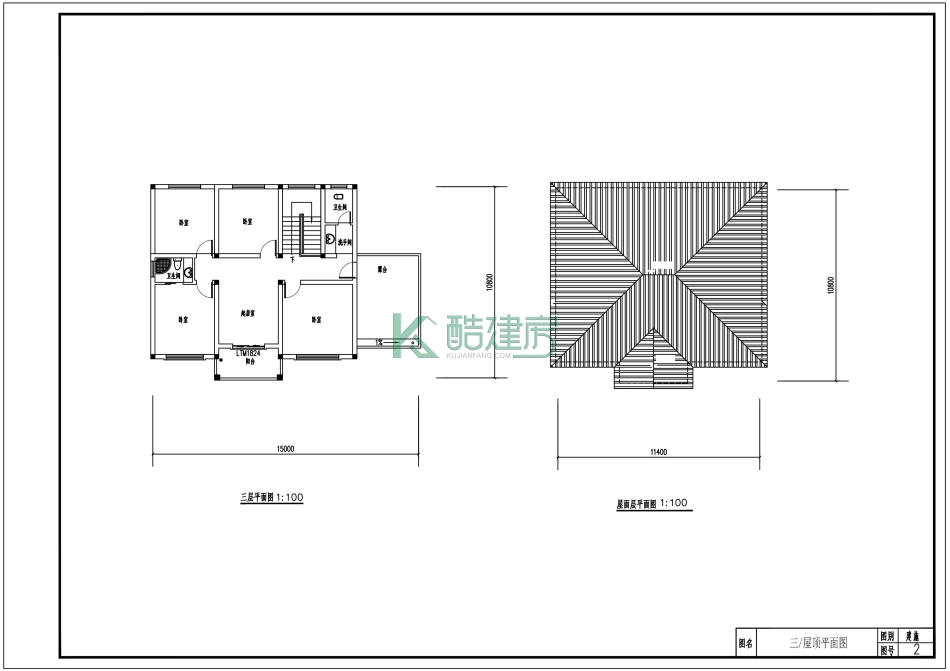

三层：卧室，卧室，楼梯，卫生间，洗手间，露台，卧室，起居室，卧室，卫生间，阳台
别墅效果图
