三层别墅设计图
>
三层欧式别墅效果图豪华气派,占地110平方11×10米带露台阳台农村独栋小别墅设计图
三层欧式别墅效果图豪华气派,占地110平方11×10米带露台阳台农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：13078
- 开间面宽：11米
- 进深长度：10米
- 占地面积：110平米
- 主体造价：21.52万元
- 别墅层数：
三层
- 别墅类型：
独栋 别墅
- 别墅风格：
欧式
- 特色属性：
豪华 气派
- 开间房数：
三间房
- 结构形式：
砖混
- 别墅位置：
甘肃敦煌
- 功能用房：
露台 阳台
- 浏览次数：56
图纸说明
设计功能：
一层设置独立烤火间，增添生活乐趣。
二层主要为休息室，与一层的动态分区相隔离。
三层大半空间为次用房区和开放区。主次分区明确。
建筑外观：
别墅入口顶三角形出挑，用柱子支撑，顶部采用绚丽石膏雕花，使建筑的整体气派豪华。
图纸内容

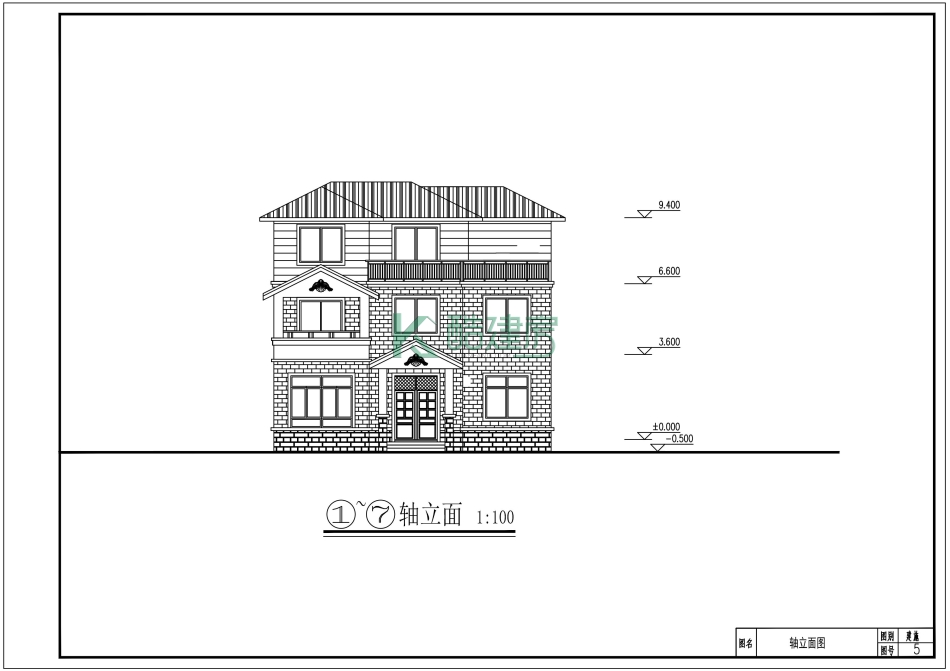

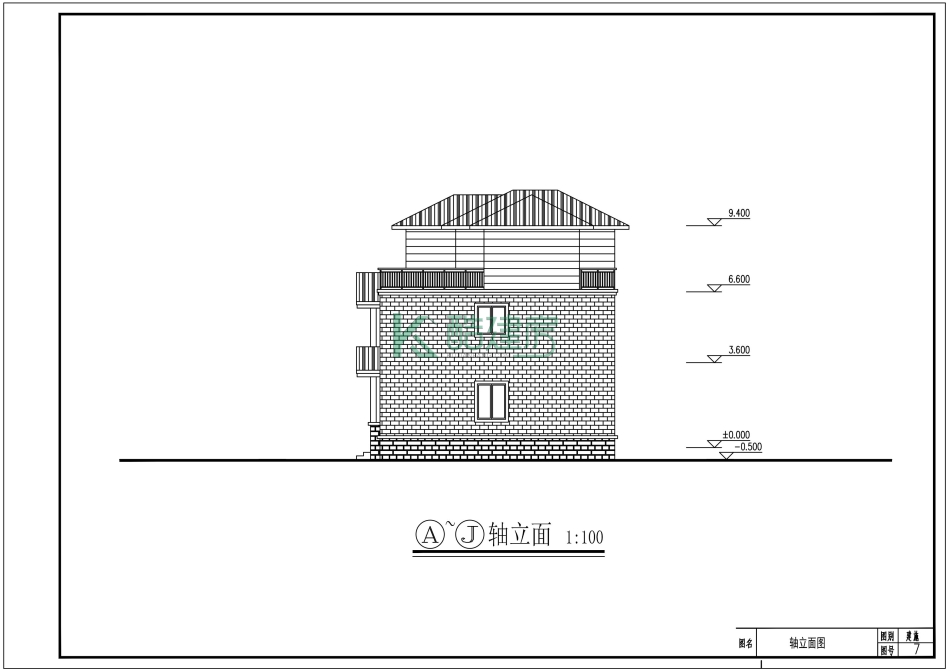

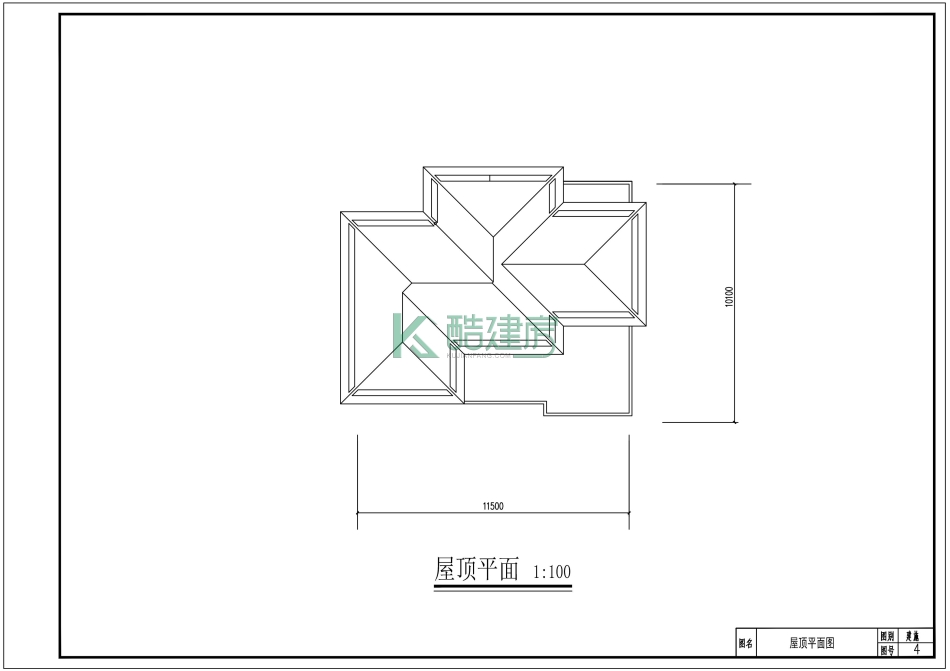

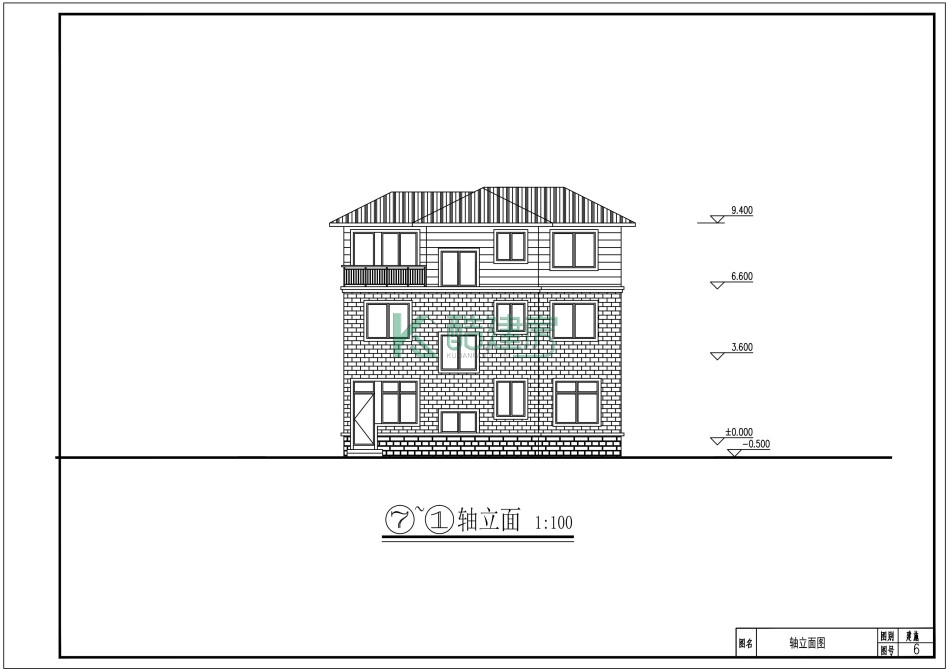

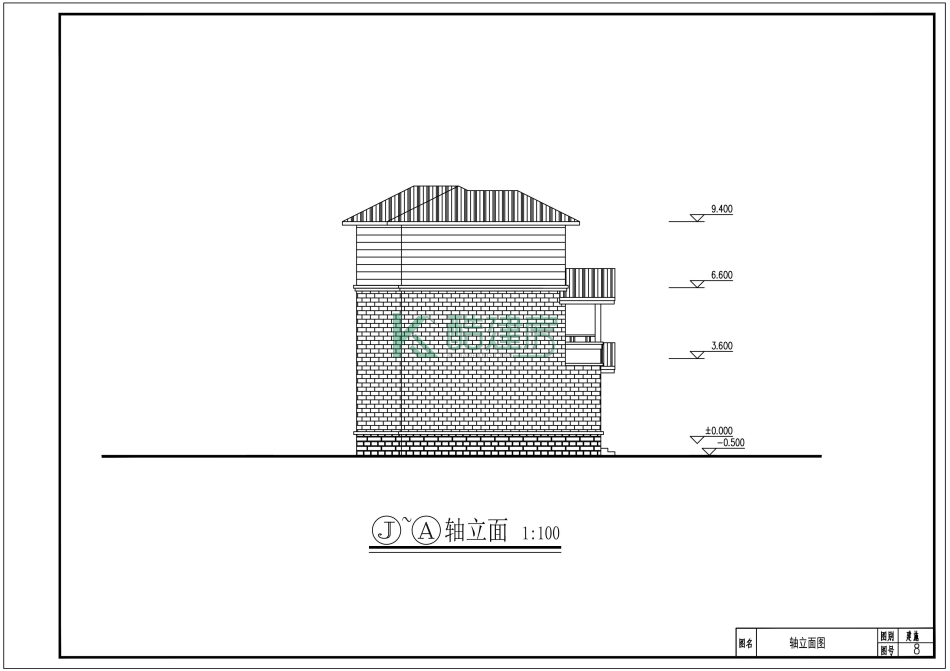

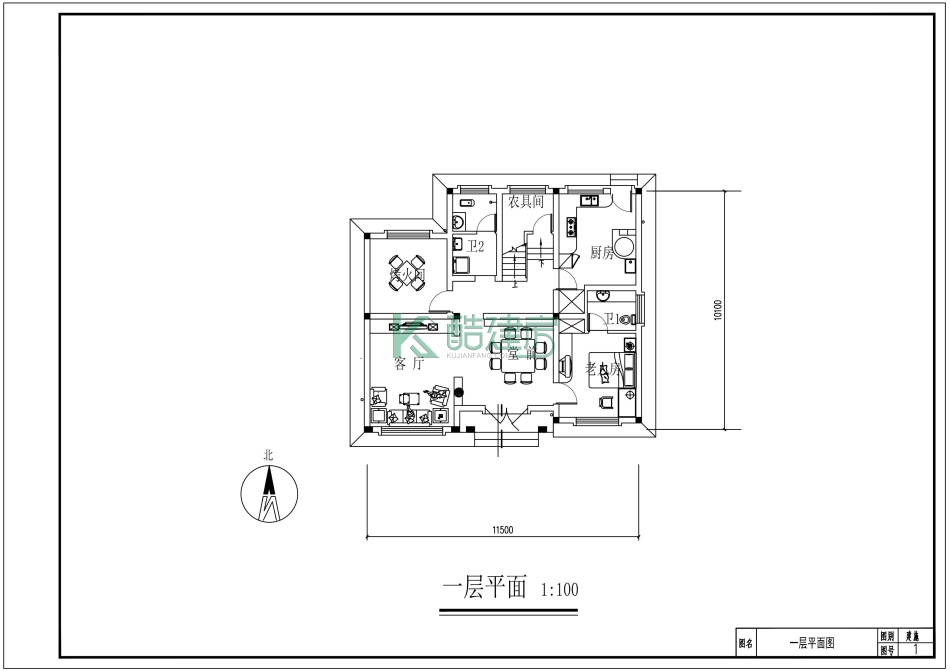

建筑图：建筑设计说明、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、①~⑦轴立面图、⑦~①轴立面图、A~J轴立面图、J~A轴立面图、1-1剖面图、楼梯大样1、楼梯大样2、楼梯详图、门窗大样及门窗表、卫生间大样、节点详图A、节点详图B等；
结构图：结构设计总说明、架构构造详图、基础平面布置设计图、基础详图、一层柱位布置图、二层柱位布置图、三层柱位布置图、3.570m梁施工图、6.570m梁施工图、屋面梁施工图、3.570m楼板配筋图、6.570m楼板配筋图、屋面板配筋图、楼梯结构平面及节点图、楼梯结构平面及结构剖面图、楼梯梯段板配筋图等；
给排水：给排水设计说明与图例、一层给排水平面设计图、二层给排水平面设计图、三层给排水平面设计图、屋顶给排水平面设计图、给排水系统图、卫生间大样图等；
电气图：电气设计说明、图例、配电系统图、弱电系统图、一层配电平面设计图、二层配电平面设计图、三层配电平面设计图、屋顶防雷平面设计图、基础接地平面布置设计图、一层弱电平面设计图、二层弱电平面设计图、三层弱电平面设计图等；
功能布局
一层：烤火间，卫生间，厨房，卫生间，老人房，堂前，客厅，农具间，楼梯

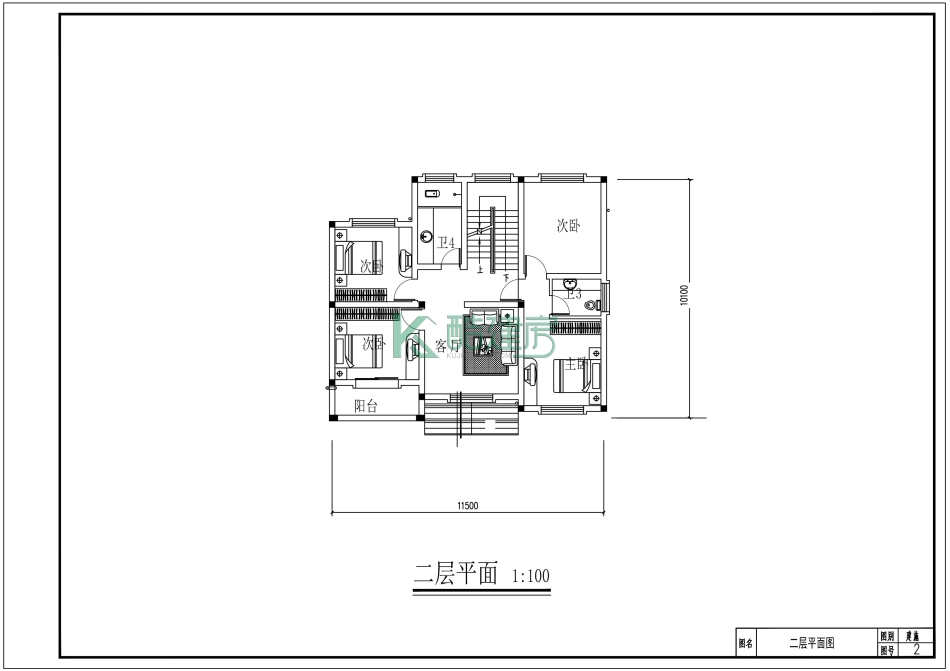

二层：次卧，卫生间，楼梯，次卧，卫生间，主卧，客厅，次卧，阳台

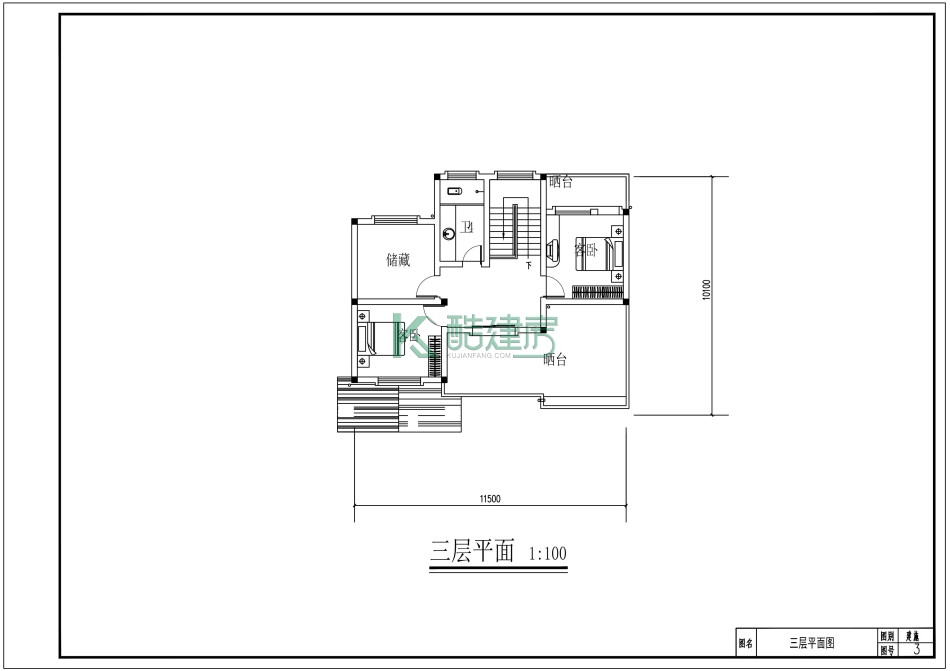

三层：储藏室，卫生间，楼梯，客卧，客卧，露台
