  • 图纸说明
  • 设计功能:
    一层东侧设置独立车库空间,与主体用房相隔离,人车分流。
    二层设客厅上空,扩宽一层视野,加大与二层的联系。
    三层东侧的独立空间设置露台,与主用房相贯通。
    建筑外观:
    别墅分有三层高差,使建筑看起来错落有致,入口至顶的整体突出,用柱子来连接支撑,突出中心位置,使人一眼明了建筑的个出入方向。
  • 图纸内容
  • 建筑图:设计说明、一层平面设计图、二层平面设计图、三层平面设计图、顶层平面设计图、立面图、立面图(二)、剖面图、大样图(一)、大样图(二)、大样图(三)等;
    结构图:结构设计总说明、大样图、基础平面布置设计图、基础详图、一层柱平面大样图、二层柱平面大样图、三层柱平面大样图、二层梁、板布置图、三层梁、板布置图、屋面梁、板布置图、楼梯详图、大样图等;
    给排水:给排水设计说明、雨、污、废、给水系统原理图、卫生间大样平面、系统图、一层给排水平面设计图、二层给排水平面设计图、三层、屋面层给排水平面设计图等;
    电气图:设计说明、图例设计、材料表、一层电气平面设计图、二层电气平面设计图、三层电气、弱电平面设计图、屋顶防雷、基础接地平面设计图、一层弱电平面设计图、二层弱电平面设计图、配电系统图等;
  • 功能布局

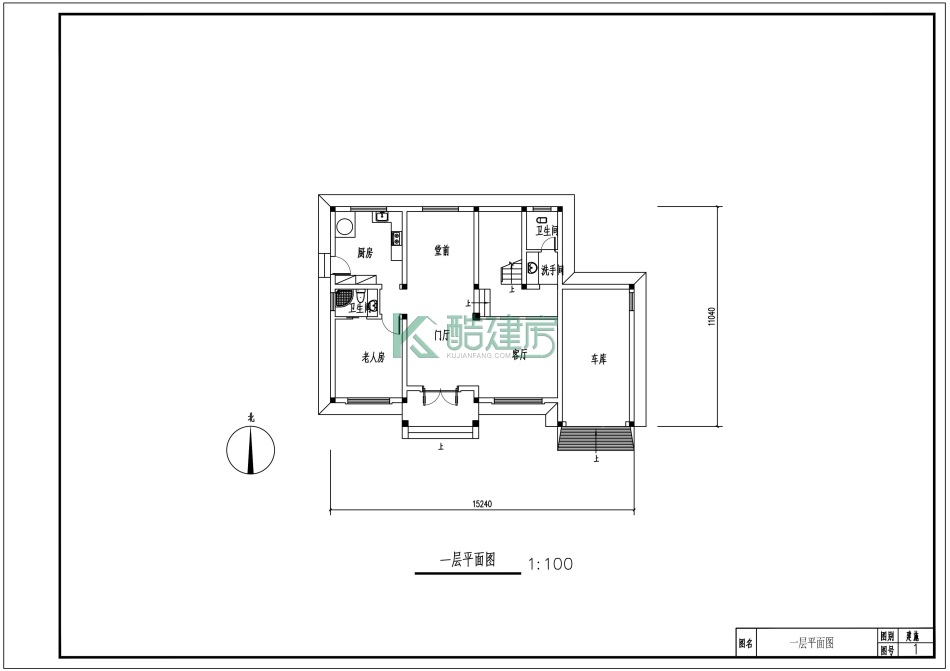

  • 一层:车库,客厅,门厅,堂前,洗手间,卫生间,厨房,老人房,卫生间,楼梯

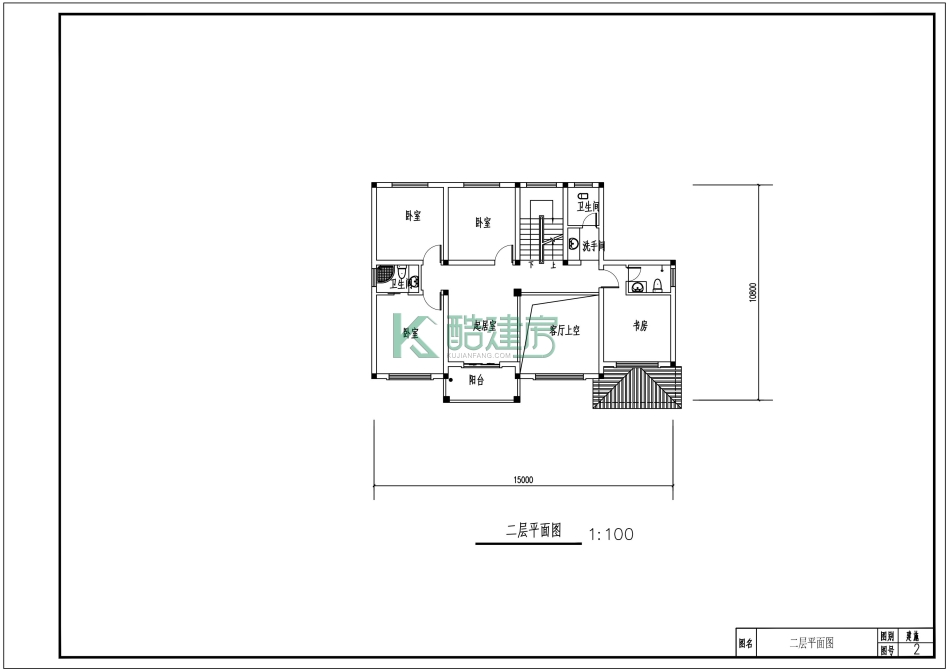

    二层:卧室,卧室,卫生间,起居室,阳台,书房,卫生间,洗手间,卫生间,楼梯

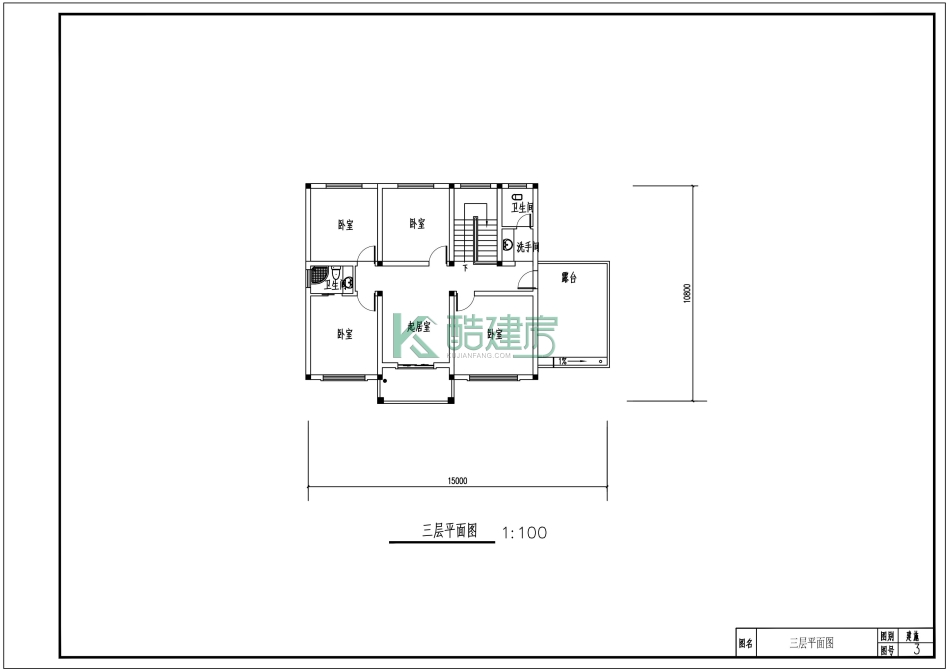

    三层:卧室,主卫,主卧,卧室,起居室,卧室,卫生间,洗手间,露台
  • 别墅说明 图纸展示

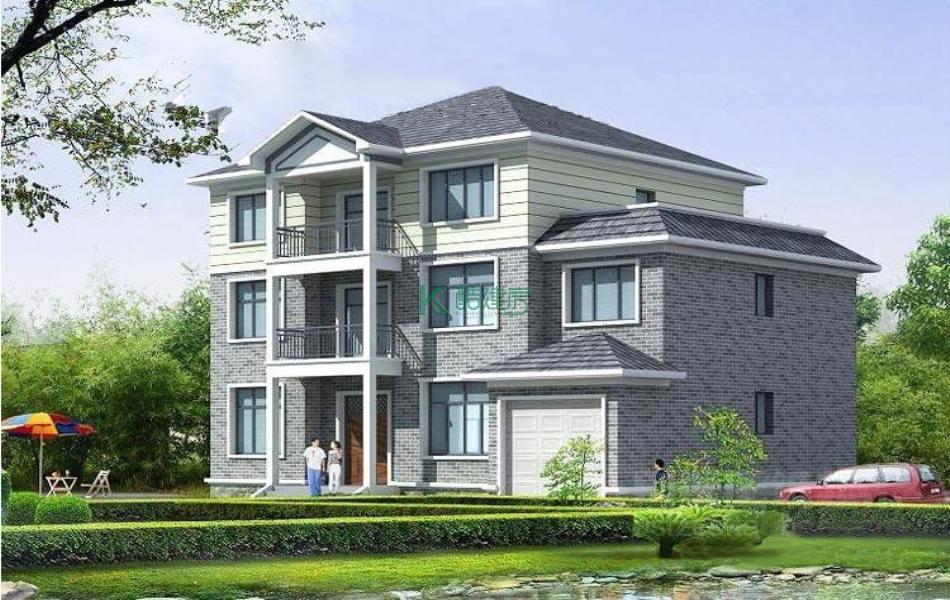

  • 别墅效果图
  • 三层中式别墅效果图新型高端效果图

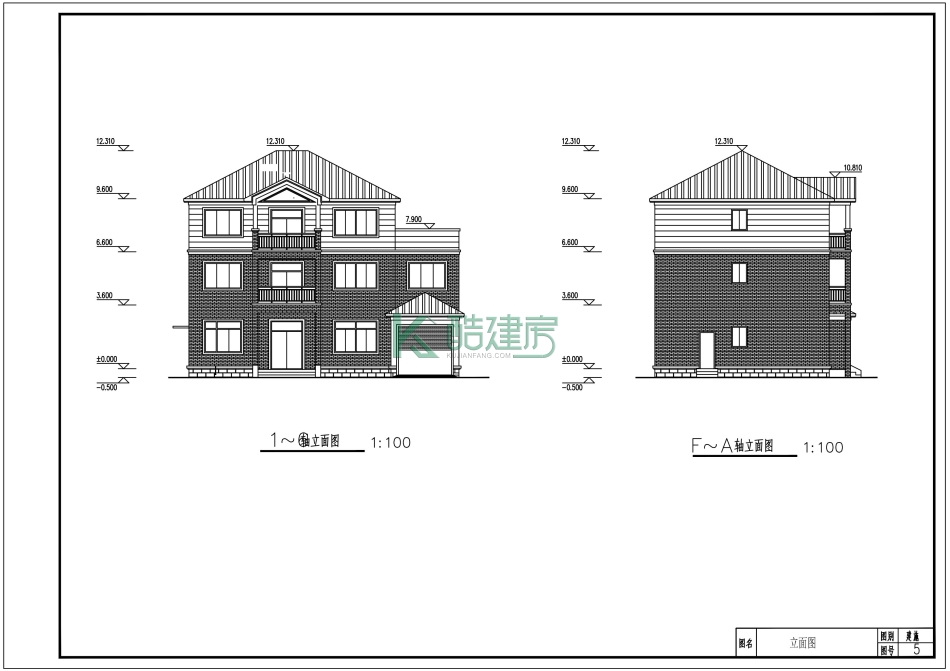

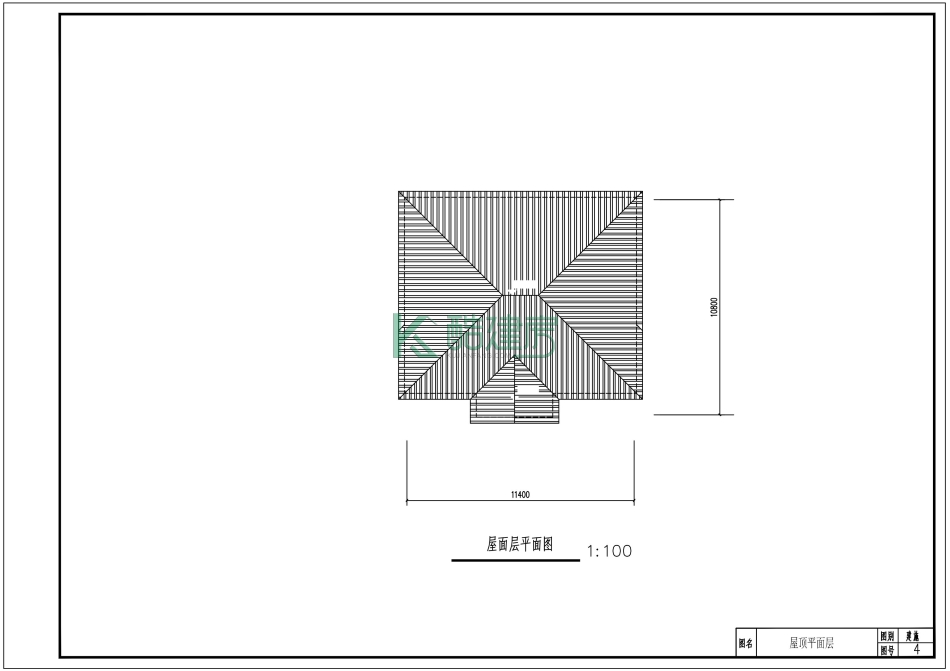

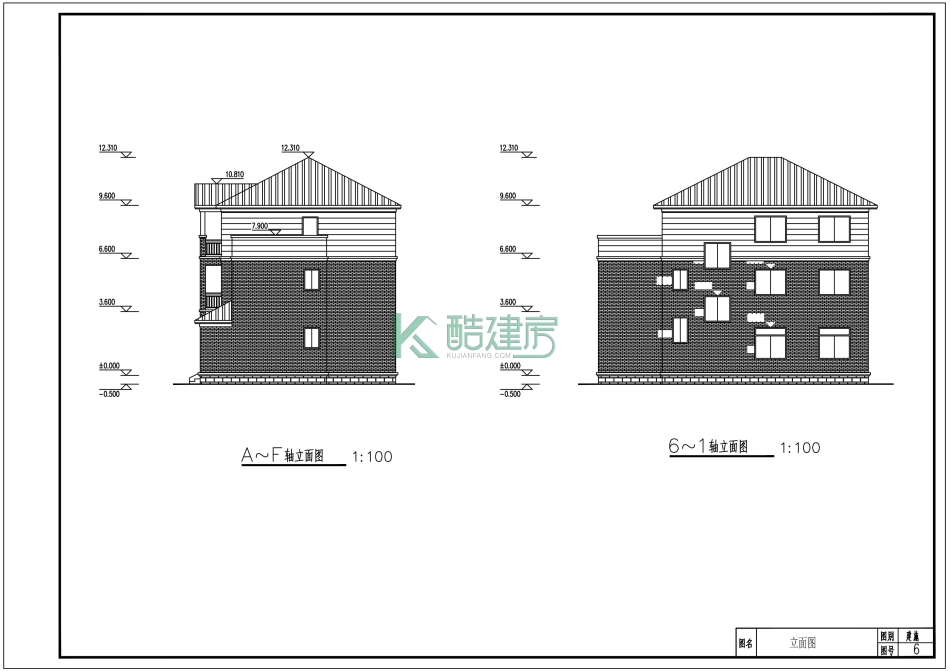

  • 别墅施工图
  • 三层中式别墅效果图新型高端施工图 三层中式别墅效果图新型高端施工图 三层中式别墅效果图新型高端施工图 三层中式别墅效果图新型高端施工图 三层中式别墅效果图新型高端施工图 三层中式别墅效果图新型高端施工图
