三层别墅设计图
>
三层欧式别墅效果图经典实用,占地104平方13×8米带露台堂屋阳台农村独栋小别墅设计图
三层欧式别墅效果图经典实用,占地104平方13×8米带露台堂屋阳台农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：13036
- 开间面宽：13米
- 进深长度：8米
- 占地面积：104平米
- 主体造价：32.78万元
- 别墅层数：
三层
- 别墅类型：
独栋 别墅
- 别墅风格：
欧式
- 特色属性：
经典 实用
- 开间房数：
三间房
- 结构形式：
框架
- 别墅位置：
甘肃庆阳
- 功能用房：
露台 堂屋 阳台
- 浏览次数：164
图纸说明
设计功能：
一层以前堂为中心，向东西两边布房，猪舍设置在边上，与中心活动区相隔开。
二层猪舍上方不设置房间，而是设置露台，避免猪舍对房间气味的影响。
三层西侧设置露台，减少了西晒的室内的影响，还提高的晾晒率。
建筑外观：
一层与二三层立面采用不同的材质贴砖进行合理跳跃，使其不单一，避免审美疲劳。多面的出挑阳台，使别墅各立面都得到点缀的效果。
图纸内容

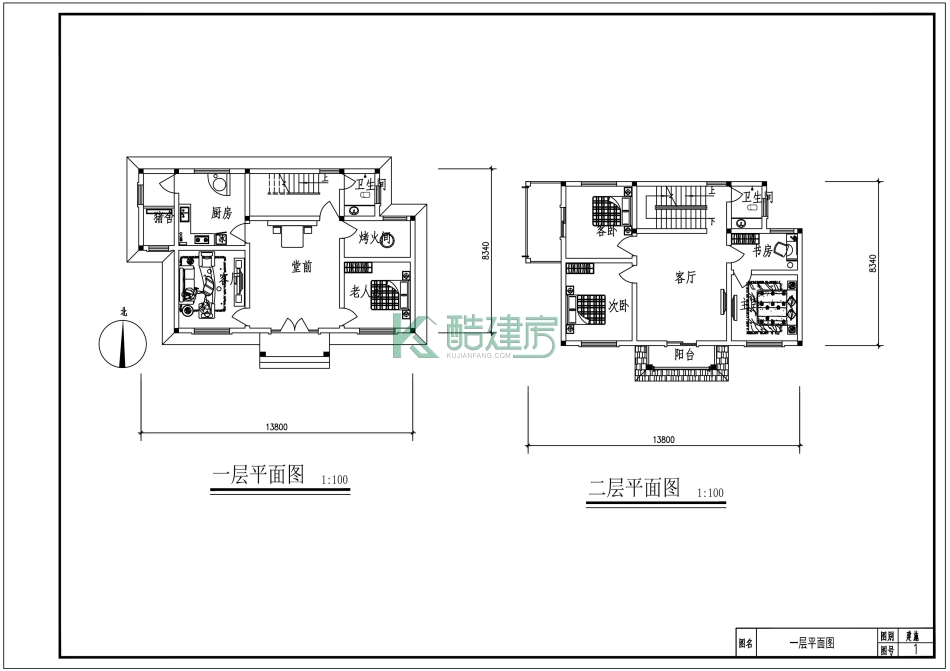

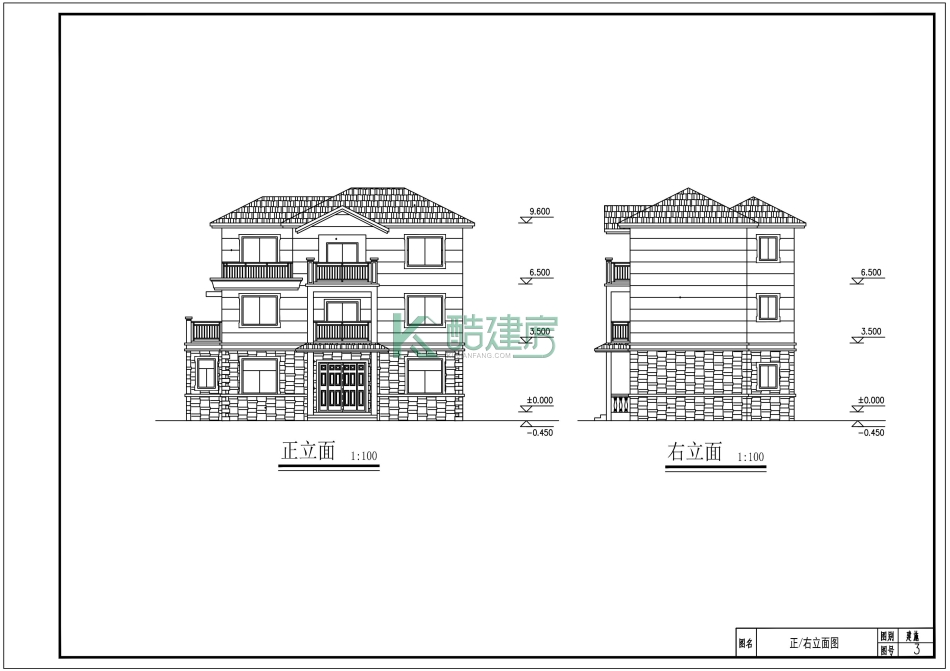

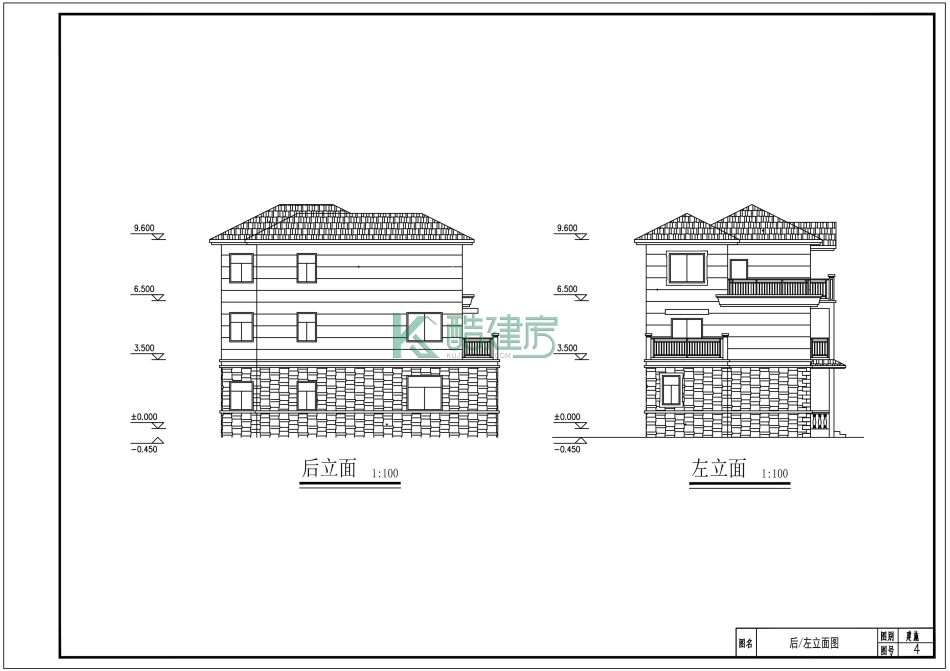

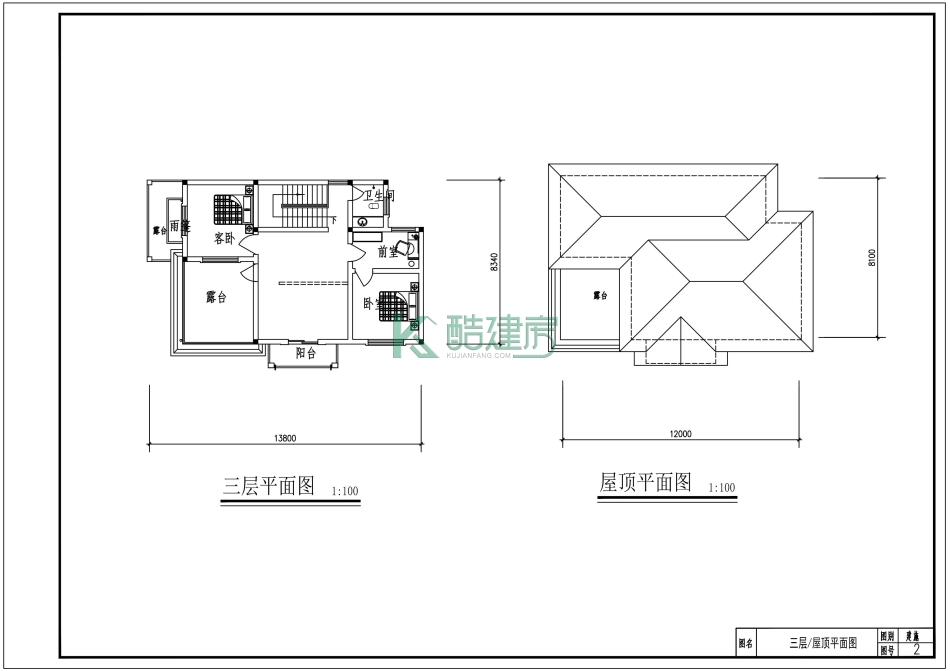

建筑图：建筑施工图设计总说明、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、正、右立面图、后、左立面图、1-1剖面图、门窗汇总表、楼梯平面布置设计图、节点详图一、节点详图二等；
结构图：结构设计总说明、构造详图、基础平面布置设计图及配筋图、柱位平面布置设计图及配筋图、3.470m梁施工图、6.470m梁施工图、3.470m楼板配筋图、6.470m楼板配筋图、屋面楼板配筋图、楼梯结构平面设计图、楼梯结构剖面图、节点配筋等；
给排水：给排水设计说明与图例、一层给排水平面设计图、二层给排水平面设计图、三层给排水平面设计图、屋面排水平面设计图、卫生间大样图、给排水系统图等；
电气图：电气设计说明及图例、配电系统图、弱电系统图、一层配电平面设计图、二层配电平面设计图、三层配电平面设计图、基础接地平面布置设计图、屋顶防雷平面设计图、一层弱电平面设计图、二层弱电平面设计图、三层弱电平面设计图等；
功能布局
一层：猪舍，厨房，堂前，客厅，楼梯，卫生间，烤火间，老人房
二层：露台，楼梯，客卧，次卧，客厅，阳台，主卫，书房，卫生间
三层：客卧，露台，阳台，客厅，卧室，前室，卫生间
别墅效果图
定制咨询
图纸下载
电话咨询
13737070710
别墅设计咨询电话
