三层别墅设计图
>
三层欧式别墅效果图经典现代,占地288平方18×14米带车库露台旋转楼梯阳台农村独栋小别墅设计图
三层欧式别墅效果图经典现代,占地288平方18×14米带车库露台旋转楼梯阳台农村独栋小别墅设计图
图纸价格：￥0.00 图纸编号：13024
- 开间面宽：18米
- 进深长度：14米
- 占地面积：288平米
- 主体造价：41.17万元
- 别墅层数：
三层
- 别墅类型：
独栋 别墅
- 别墅风格：
欧式
- 特色属性：
经典 现代
- 开间房数：
三间房
- 结构形式：
砖混
- 别墅位置：
甘肃酒泉
- 功能用房：
车库 露台 旋转楼梯 阳台
- 浏览次数：122
图纸说明
设计功能：
一层布局宽阔，墙体隔断少，便于活动。
二层由两楼梯相通，进入大门入口。
三层仅通双跑楼梯，个房间有中心客体相联系。
建筑外观：
根据地形的抬高，入口设在二层，出挑围栏由金属框围着，中间烟筒用于点缀别墅的复古感，别墅将欧式风格的屋顶做法和现代风格的简约装饰融合在了一起。
图纸内容

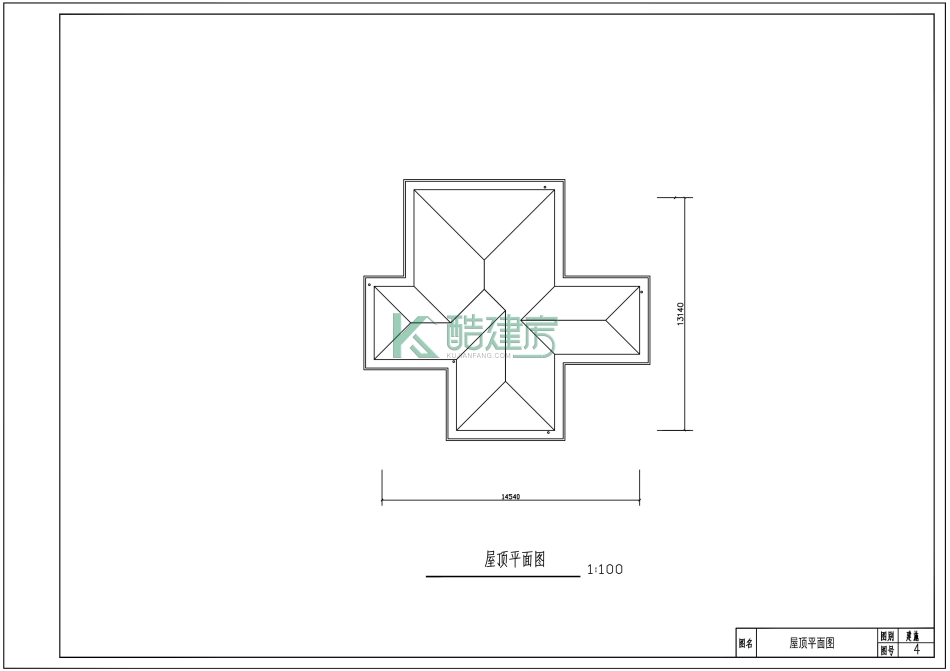

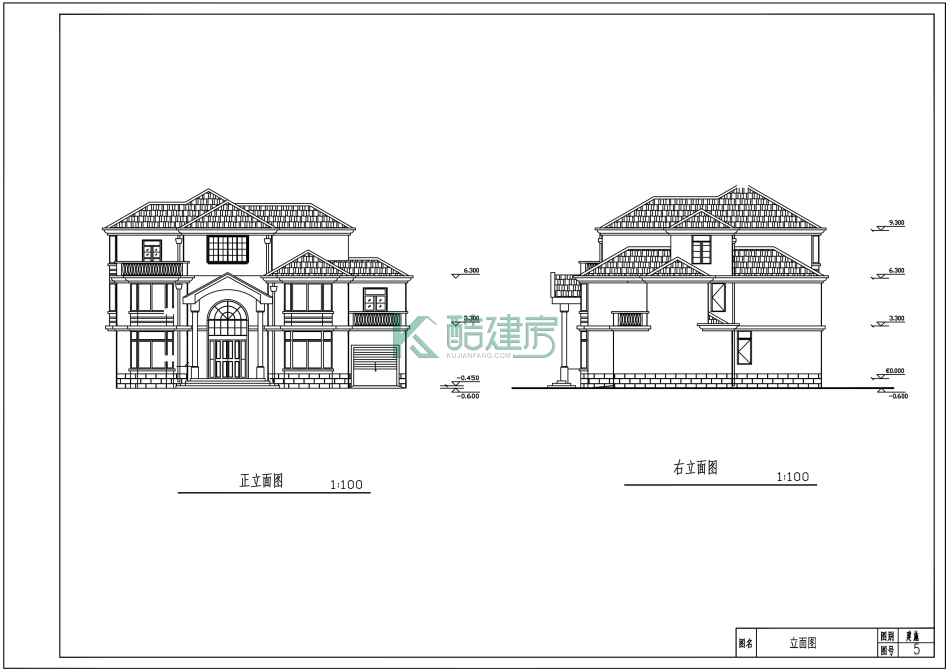

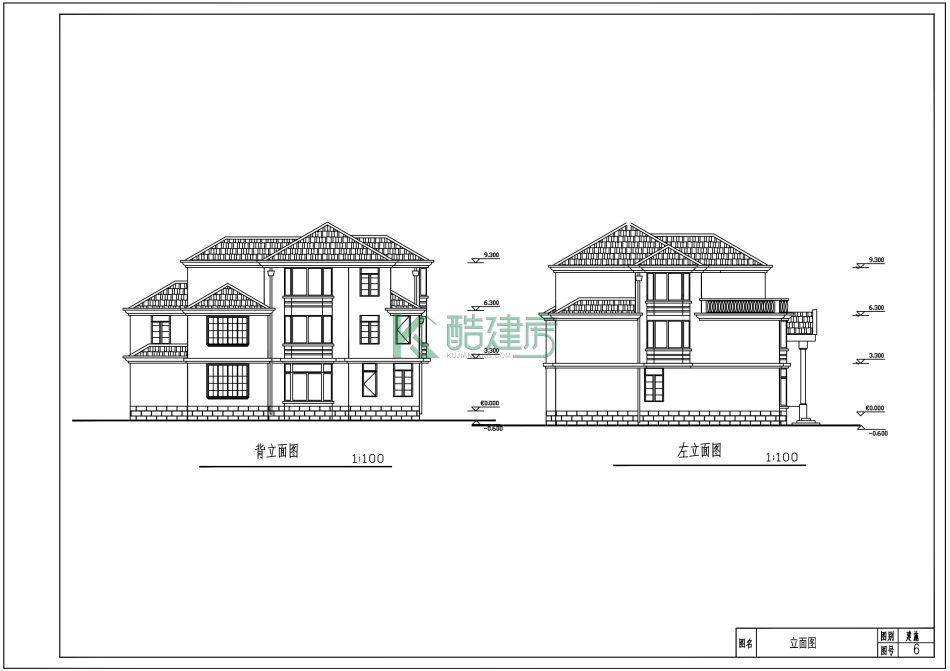

建筑图：建筑施工说明、一层平面设计图、门窗表、二层平面设计图、三层平面设计图、屋顶平面设计图、1-1剖面图、①~⑤、A~J轴立面图、⑤~①、J~A轴立面图、卫生间详图等；
结构图：结构设计总说明、基础平面设计图、基础详图、二层结构平面设计图、三层结构平面设计图、屋面结构、架空层平面设计图、基础平面设计图、梁截面配筋图、梁截面配筋、屋顶详图、楼梯大样图等；
功能布局

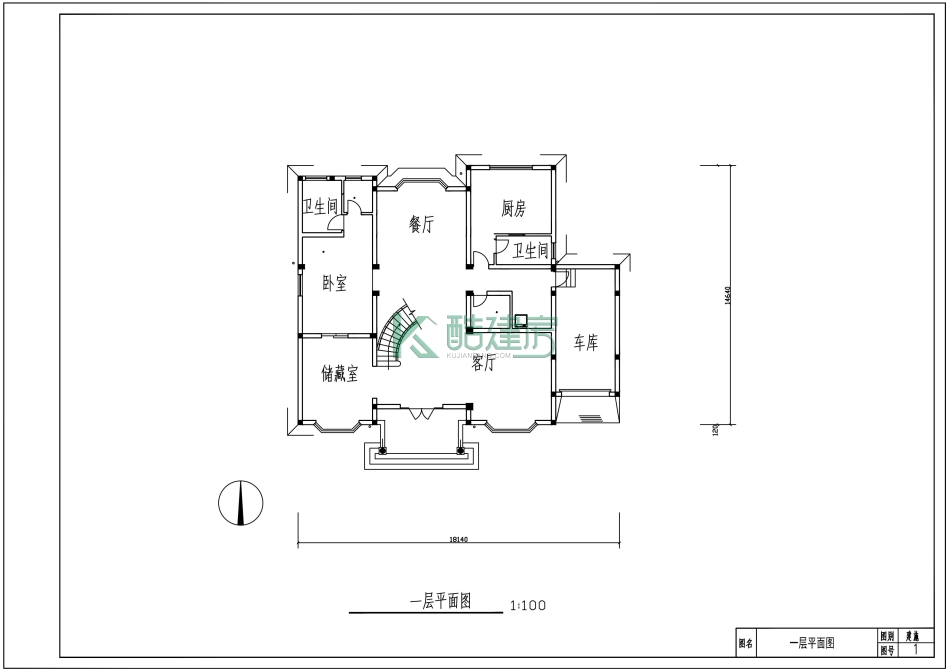

一层：卧室，卫生间，客厅，餐厅，厨房，卧室，卫生间，洗衣房，车库，旋转楼梯，门厅

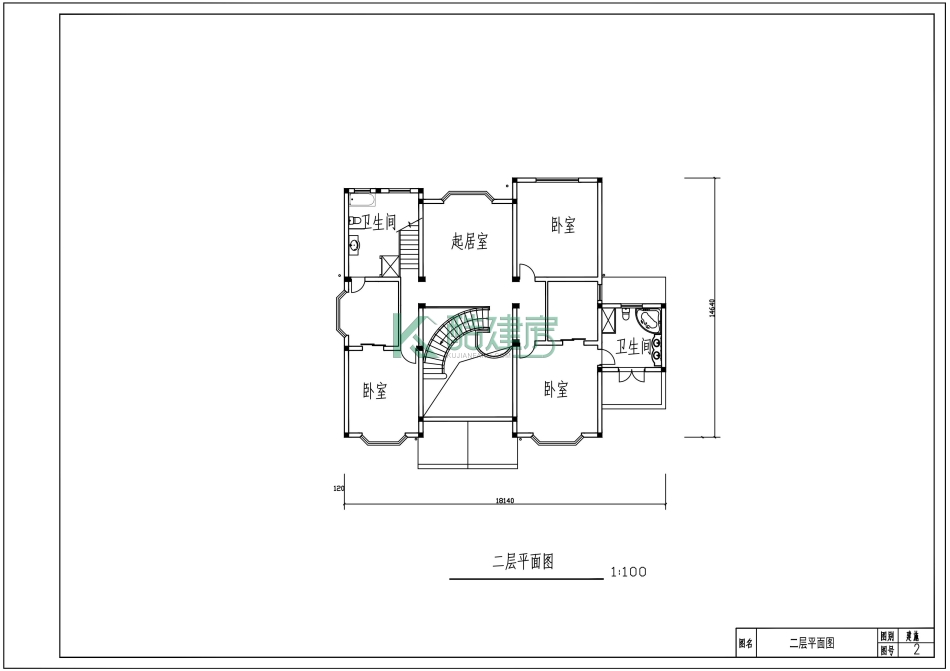

二层：露台，书房，起居室，卫生间，卧室，主卧，更衣室，主卫，楼梯

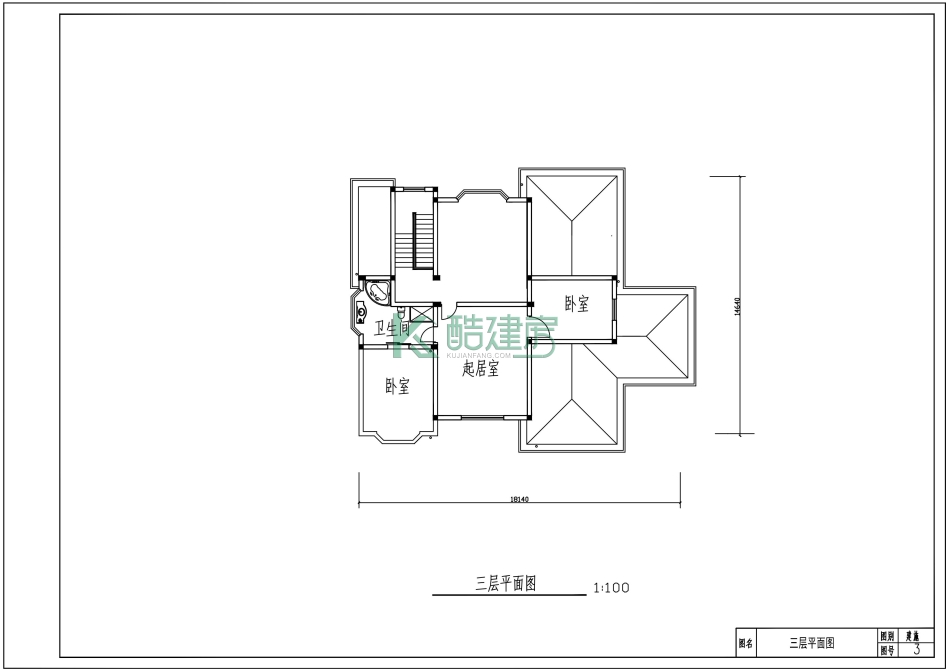

三层：起居室，卧室，卫生间，储藏室
别墅效果图
