三层欧式别墅效果图素雅时尚,占地204平方17×12米带车库地下室露台阳台农村独栋小别墅设计图

图纸价格：￥0.00 图纸编号：13023

图纸说明

设计功能：
有储藏地下室，一层楼梯设置与起居室中央相对应，方便四周各房间与楼上的交通。
二三层的西边面积逐渐递减，房屋使用功能更为紧凑合理。
建筑外观：
别墅运用各种挑屋檐和斜屋顶来装饰整个立面造型，黄灰色的搭配，既沉稳又不缺乏活力，建筑看起来舒适自然。

图纸内容

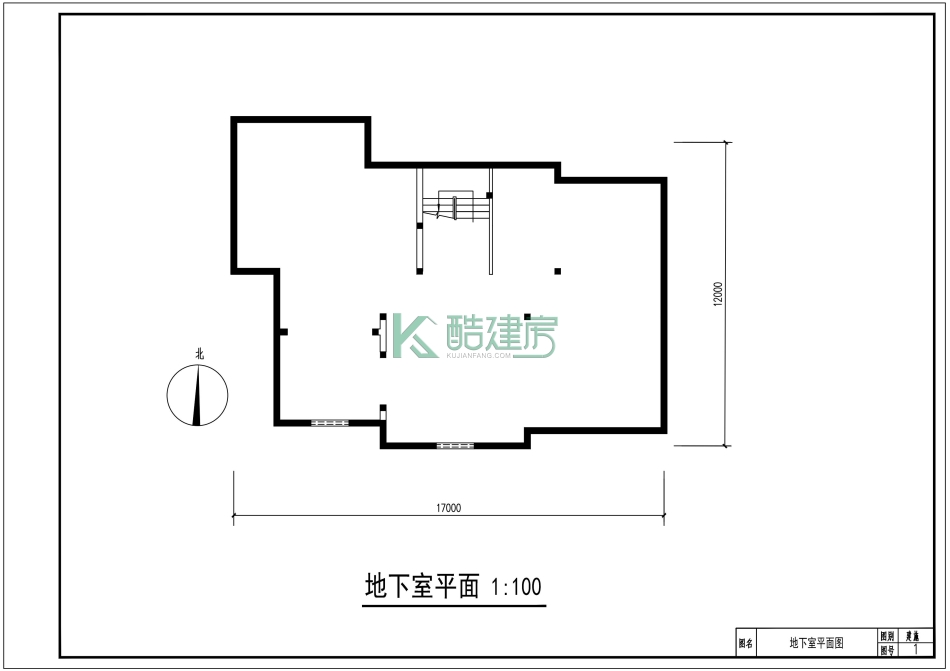

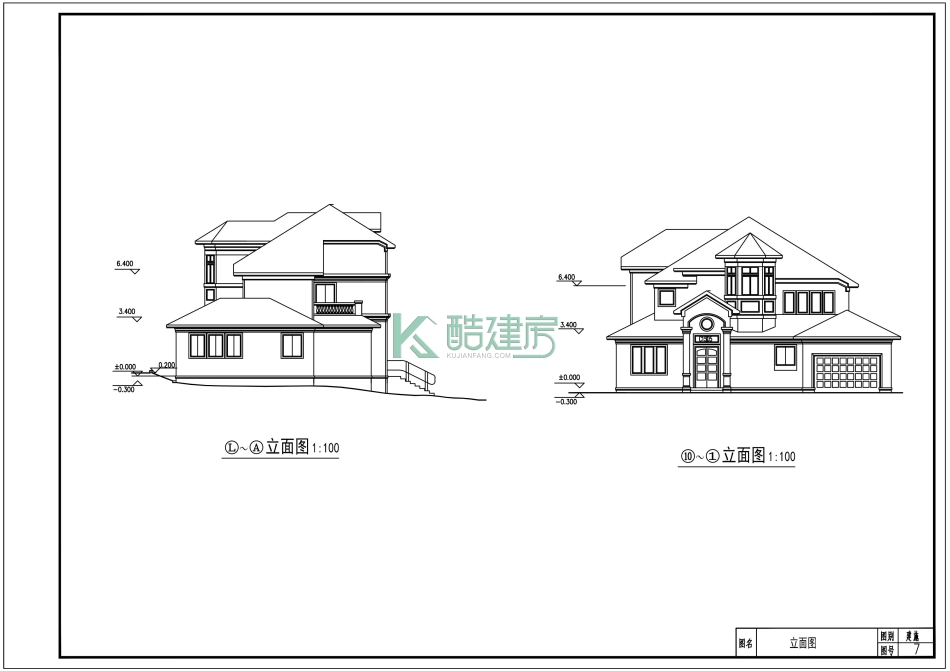

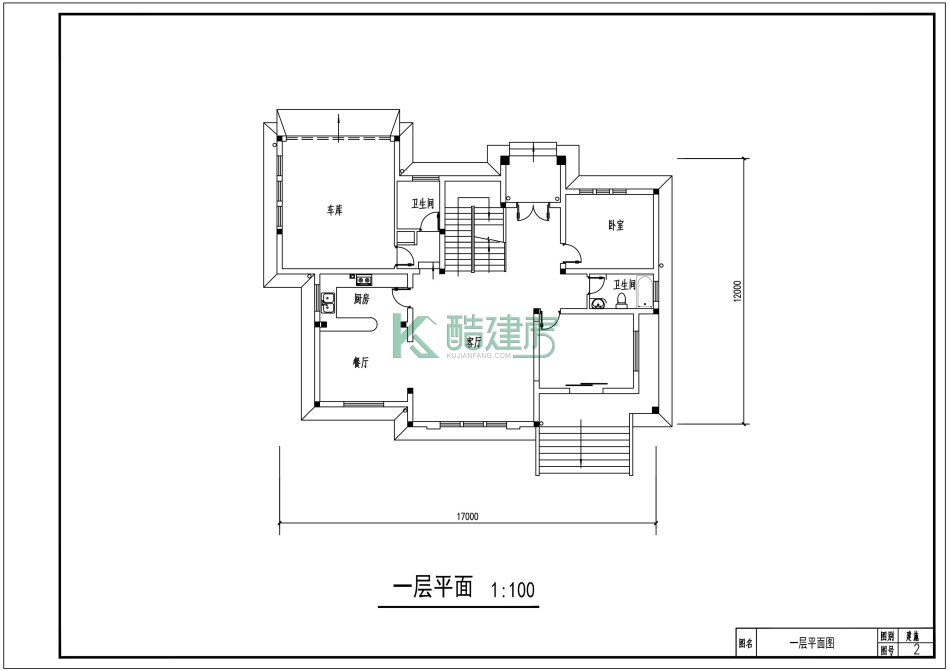

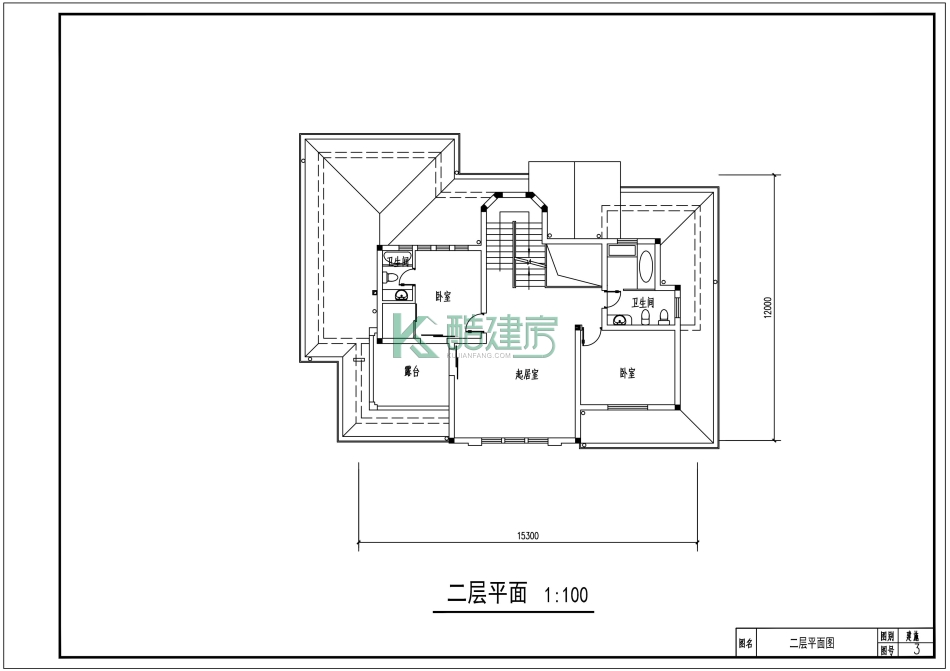

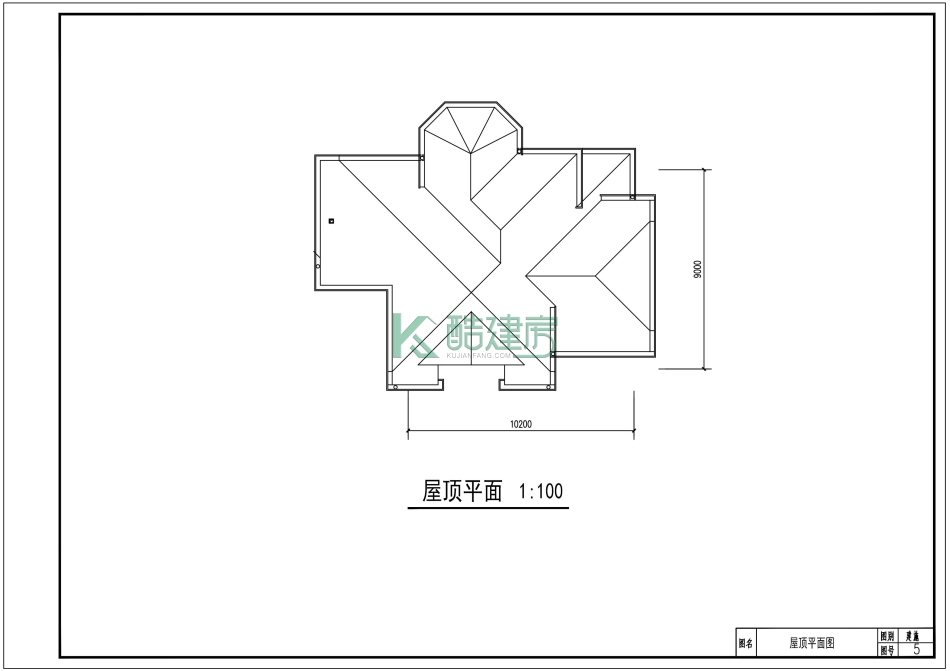

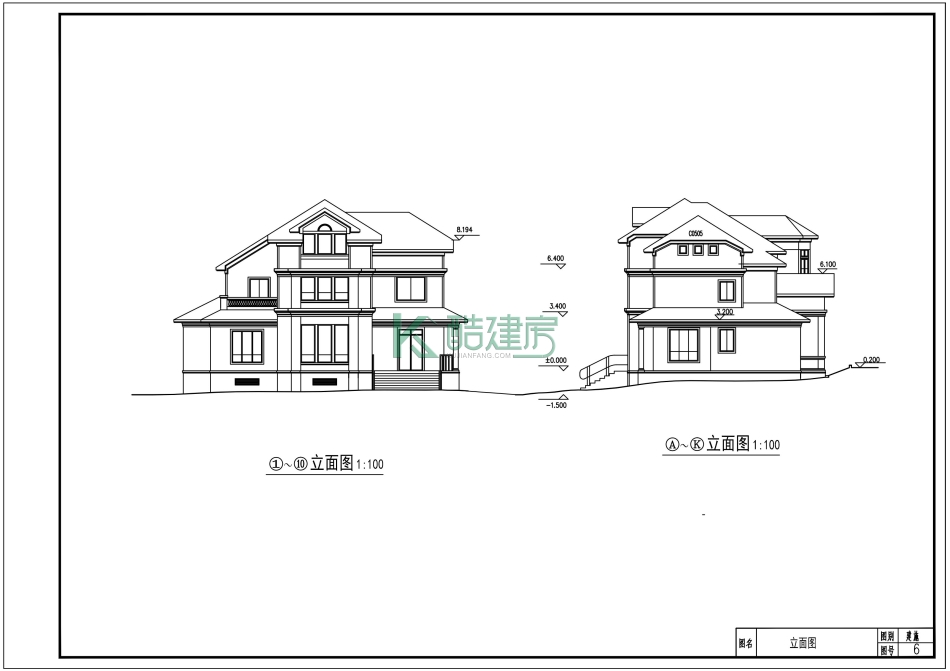

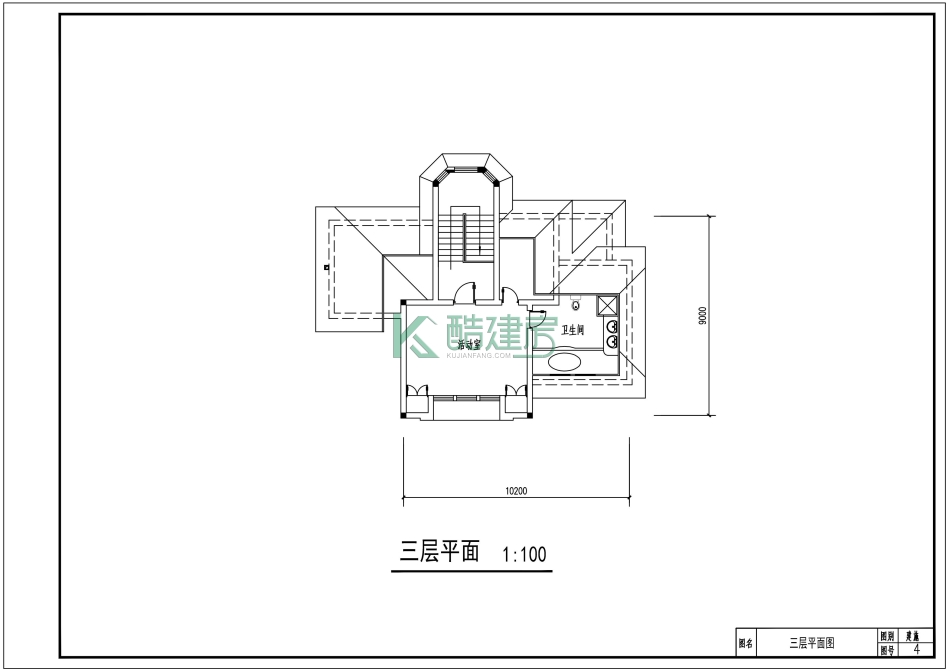

建筑图：总平面设计图、地下室平面设计图、一层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、立面图、1-1剖面图、卫生间、楼梯大样图、大样图（一）、大样图（二）、门窗表等；

功能布局

地下室:楼梯;
一层:车库,工人房,楼梯,卧室,厨房,餐厅,卫生间,活动室,起居室;
二层:2卫生间,衣橱,2卧室,楼梯,进厅上空,阳台,起居室;
三层:楼梯,衣橱,卧室,卫生间.
