三层欧式别墅效果图豪华大气,占地323平方17×19米带车库露台旋转楼梯农村独栋小别墅设计图

图纸价格：￥0.00 图纸编号：13018

图纸说明

设计功能：
一层用隔墙分离客厅和接待厅，由连通道相连，隐蔽又相通。
二层设客厅上空，加大一层的视觉空间。
三层设置大露台，便于休闲娱乐，放松身心。

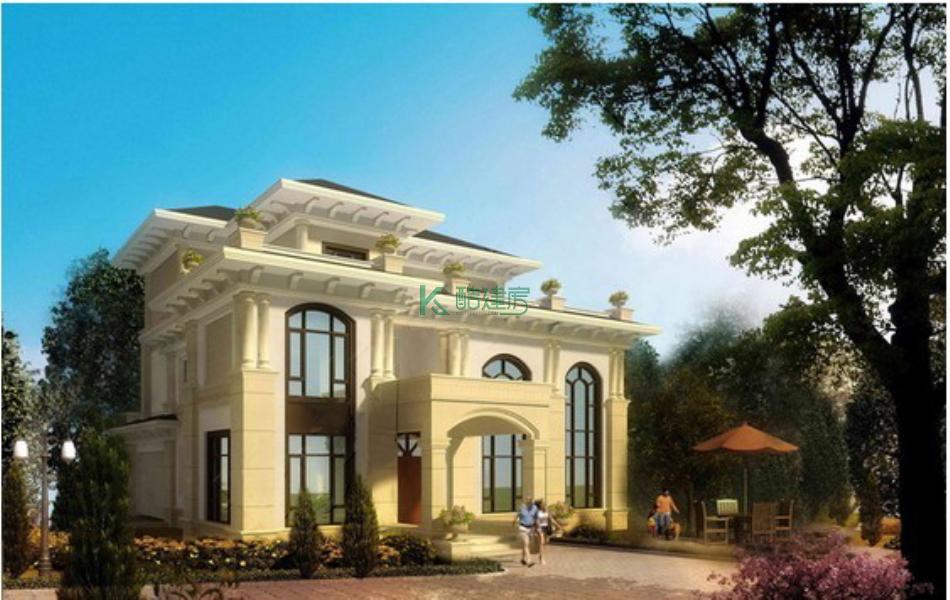

建筑外观：
别墅在色彩和造型上，借鉴了东南亚建筑风格，用各华丽美观的石膏雕刻来装饰屋檐。尽显建筑的富丽堂皇。

图纸内容

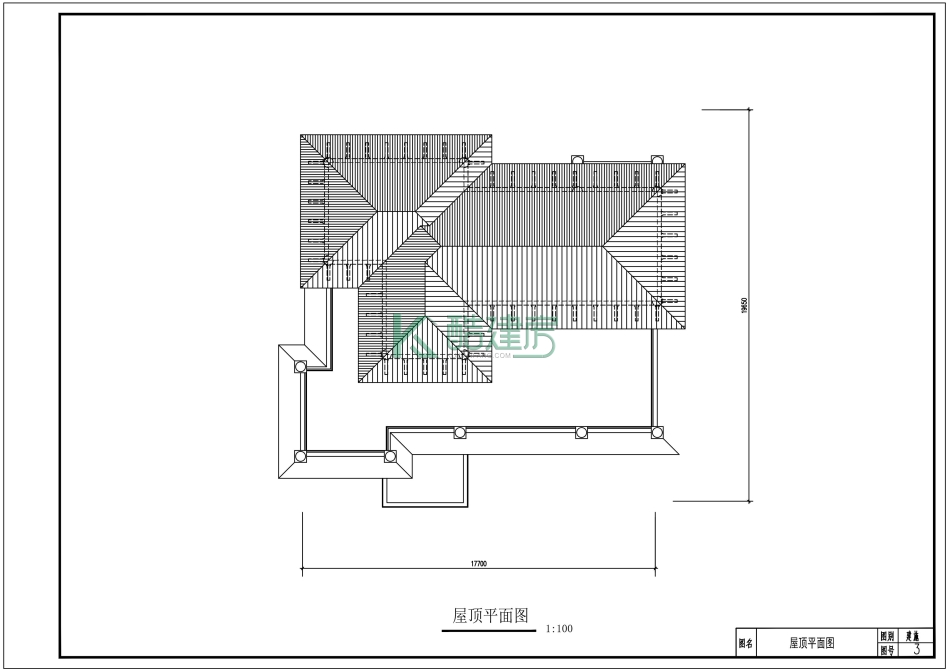

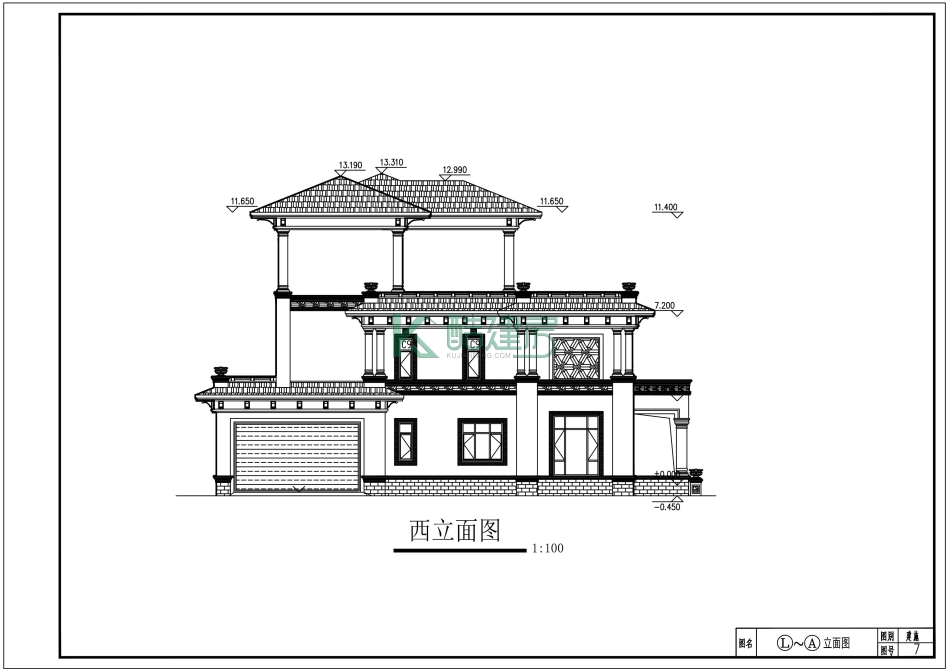

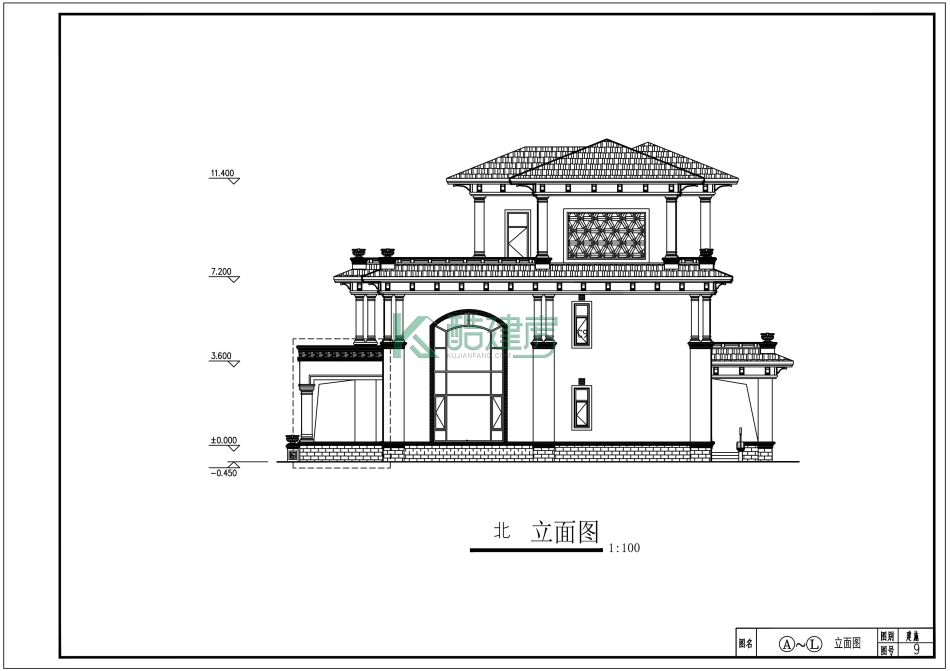

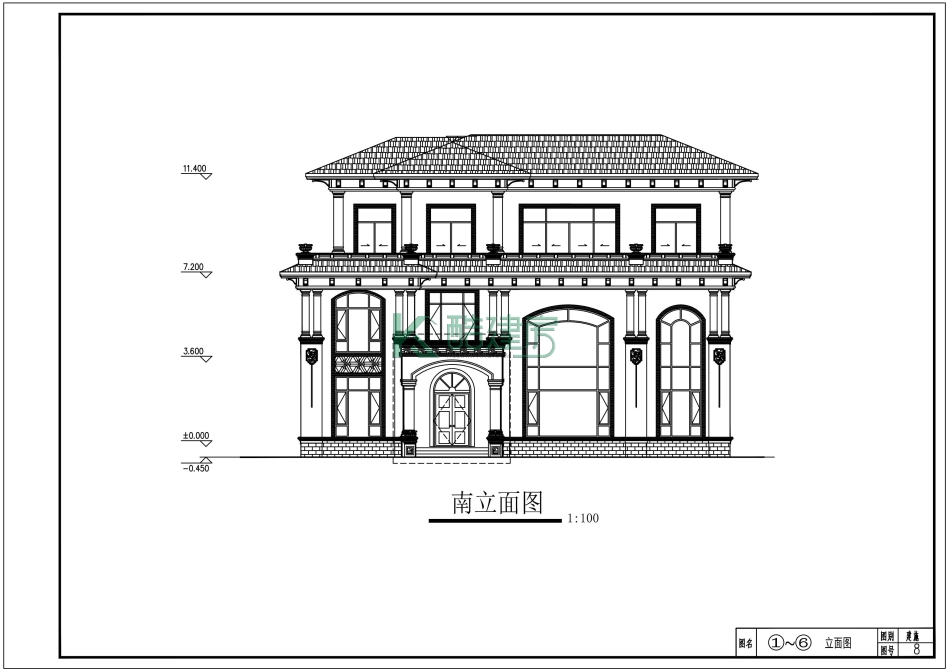

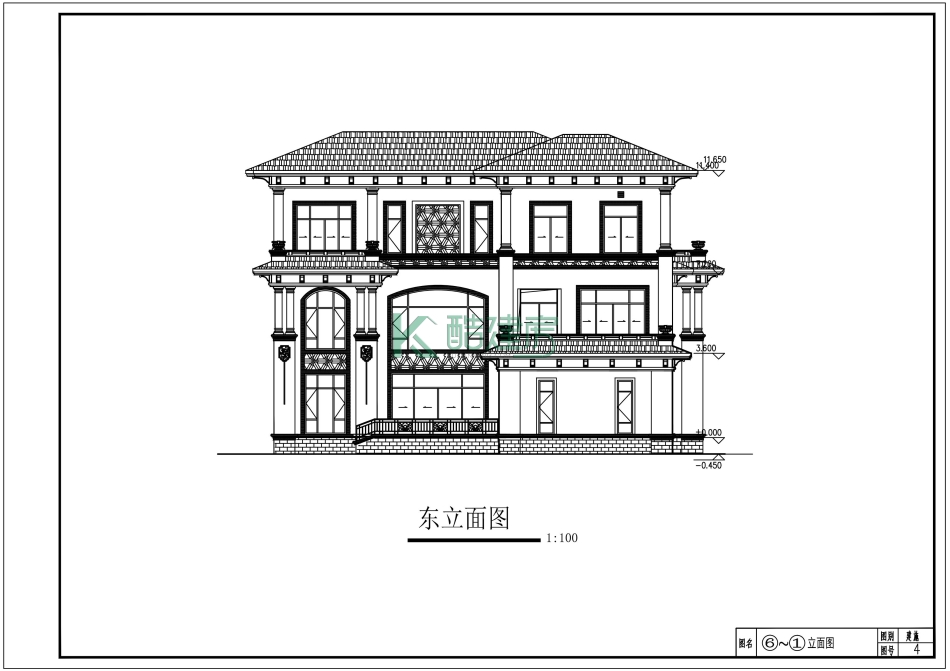

建筑图：建筑设计说明、首层平面设计图、二层平面设计图、三层平面设计图、屋顶平面设计图、⑥~①立面图、①~⑥立面图、L~A立面图、A~L立面图、剖面图表等；

功能布局

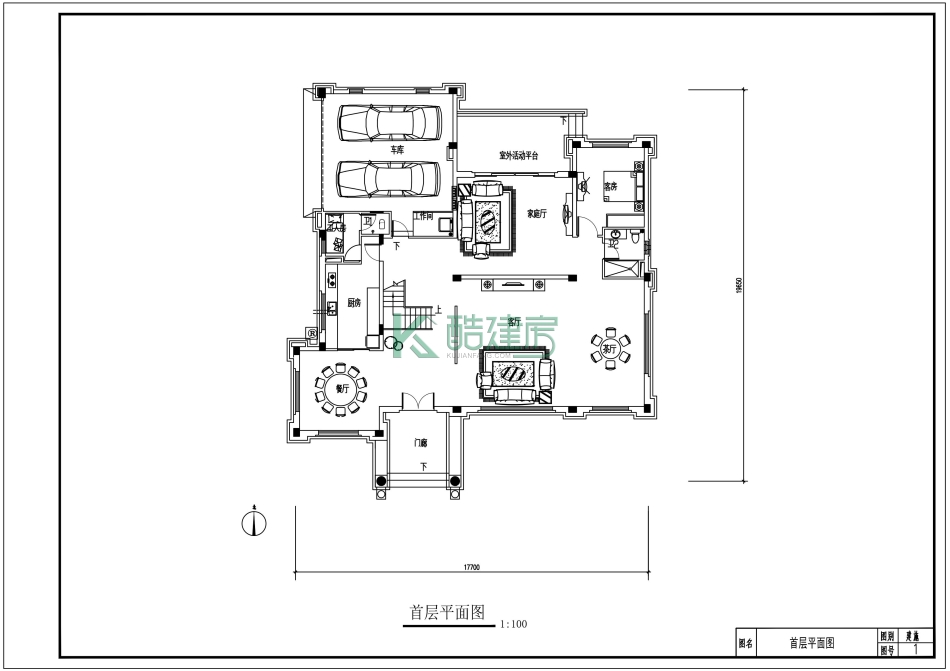

一层:车库,室外活动平台,工人房,2卫生间,工作间,家庭厅,客房,厨房,楼梯,餐厅,客厅,茶厅,门廊;

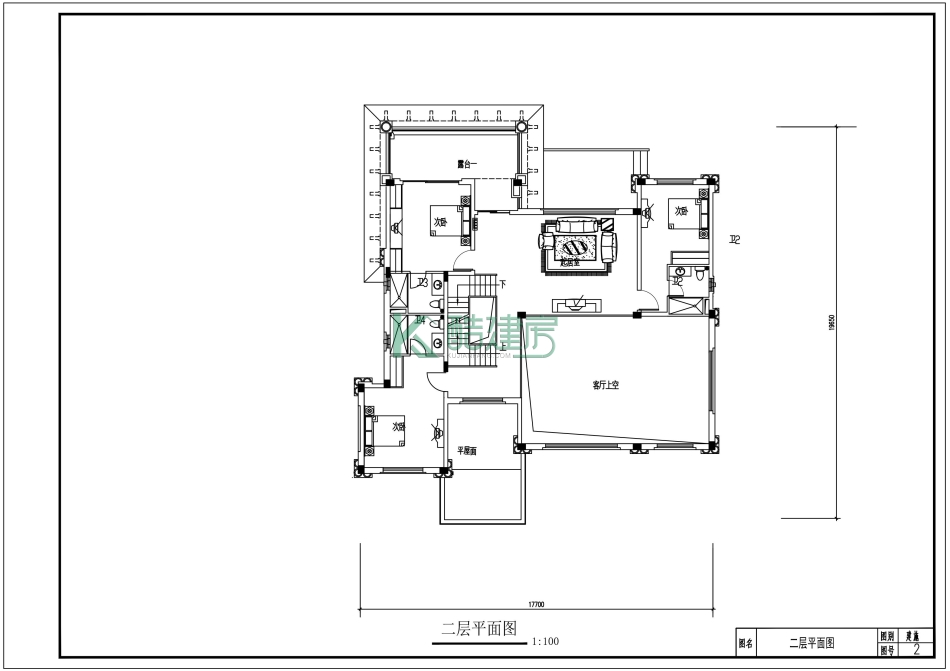

二层:露台,3次卧,起居室,3卫生间,楼梯,客厅上空;
三层:卫生间,衣帽间,2露台,主卧室,书房,楼梯.
